双轴联动大传动比精密传动机构

项目分类:通用机械零部件 发布时间:2021-04-26 ID:149034
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构
  • 双轴联动大传动比精密传动机构

该双轴传动机构主要面向需要低速大扭矩输出、双轴独立同步动作的精密传动场景,常见于精密微调工作台、小型实验测试设备、精密进给装置等对输出转速控制精度有较高要求的工业配套场景,可实现单动力输入下的双轴差异化转速输出,替代传统多电机独立驱动的复杂布局,有效缩减传动系统的整体安装空间,降低多电机同步控制的调试难度与硬件成本。

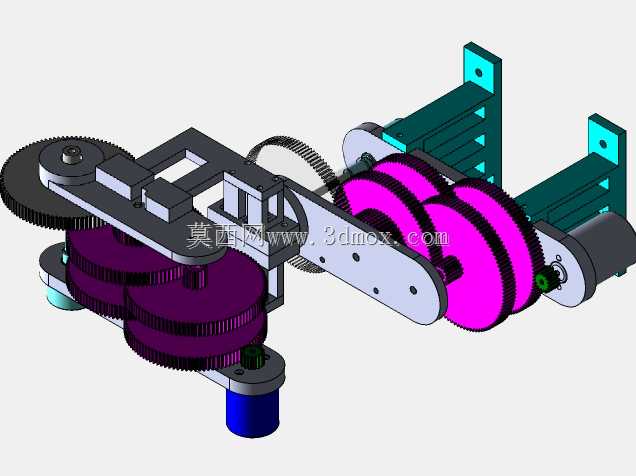

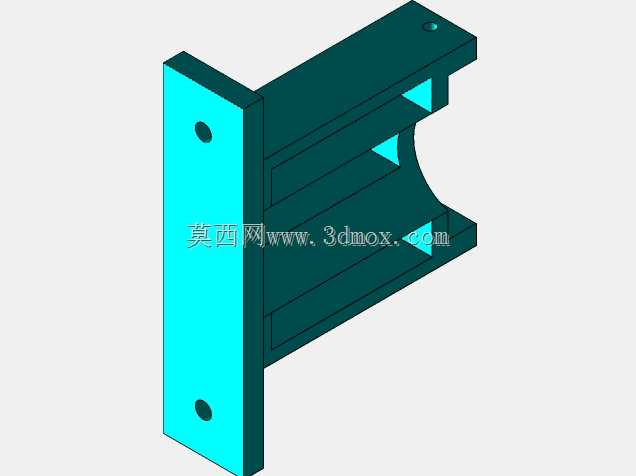

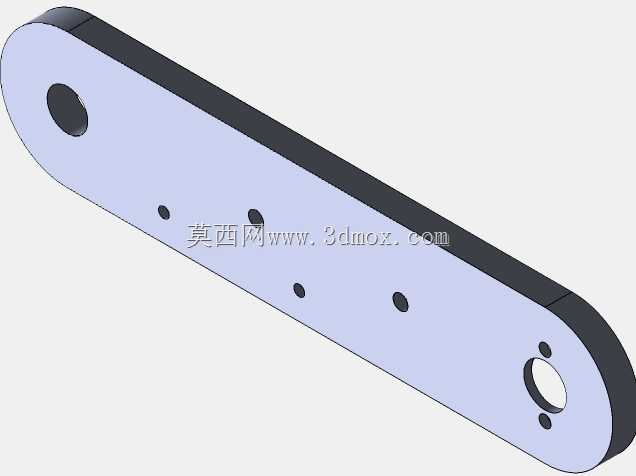

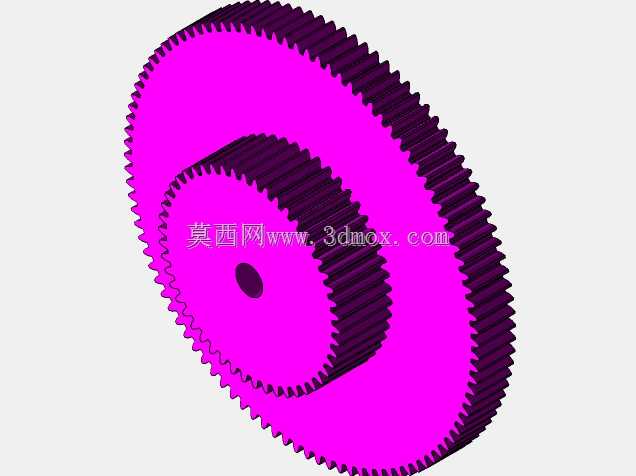

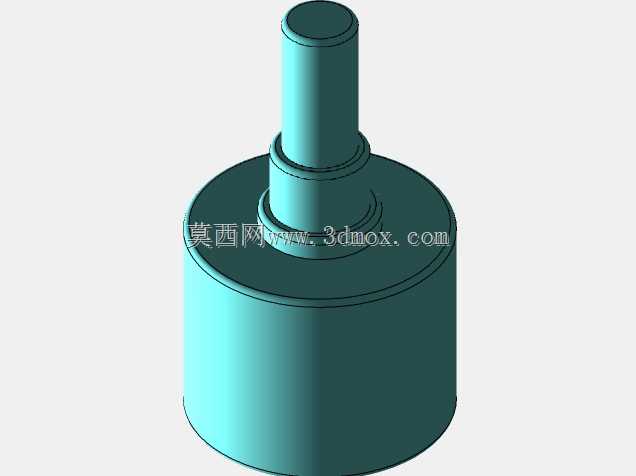

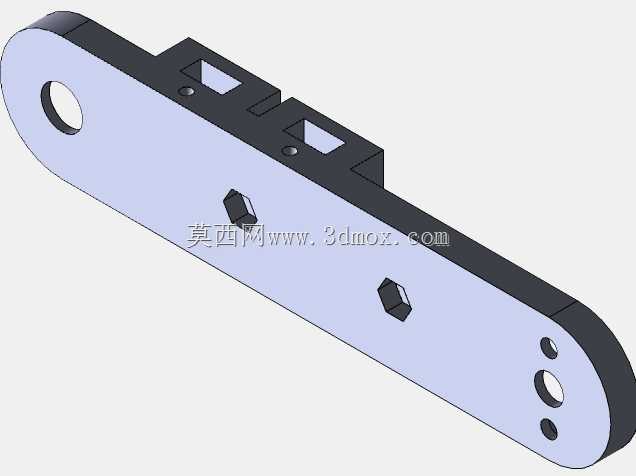

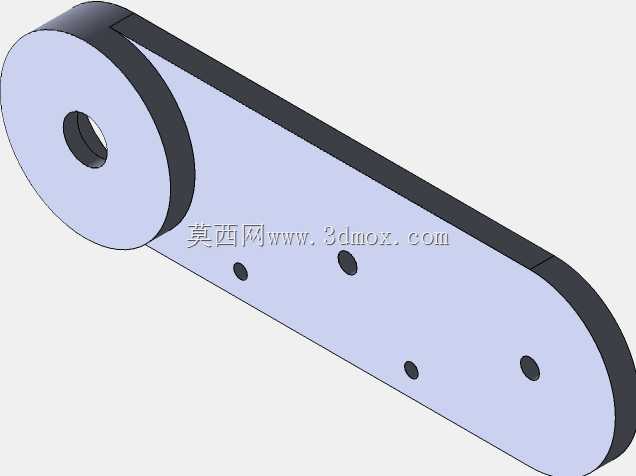

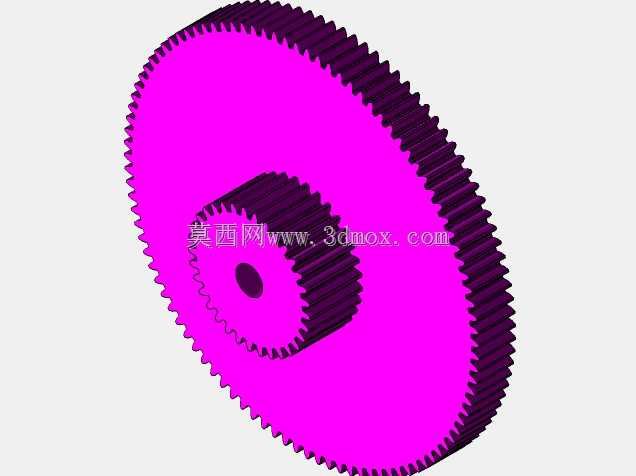

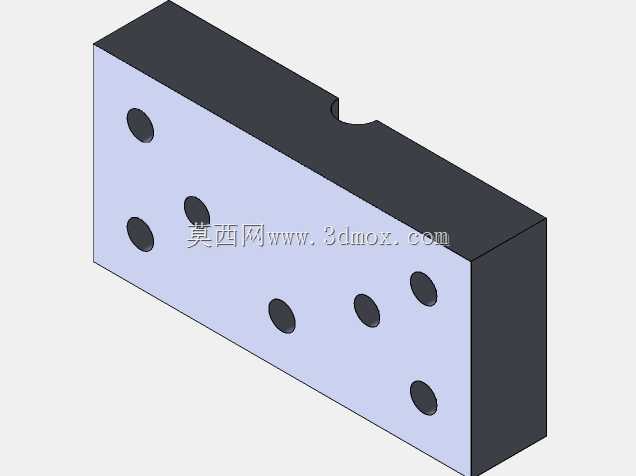

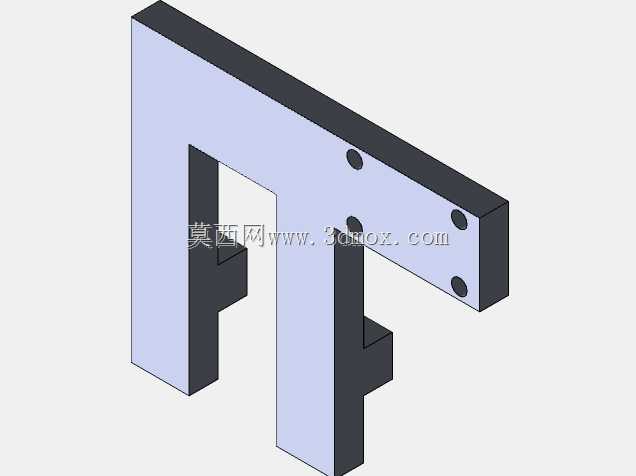

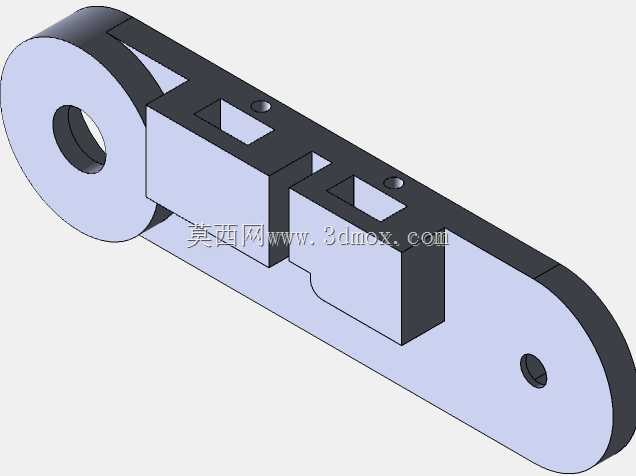

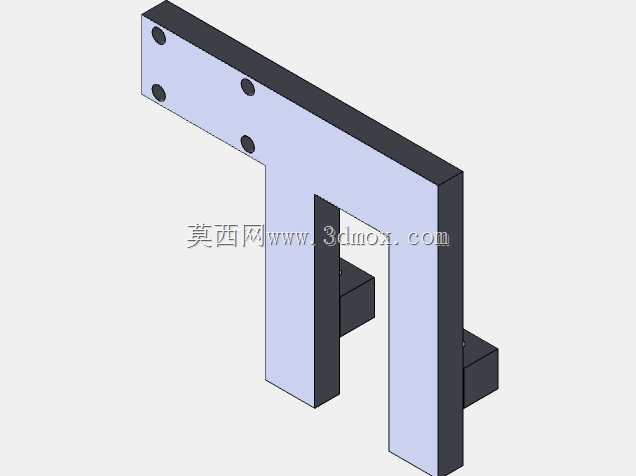

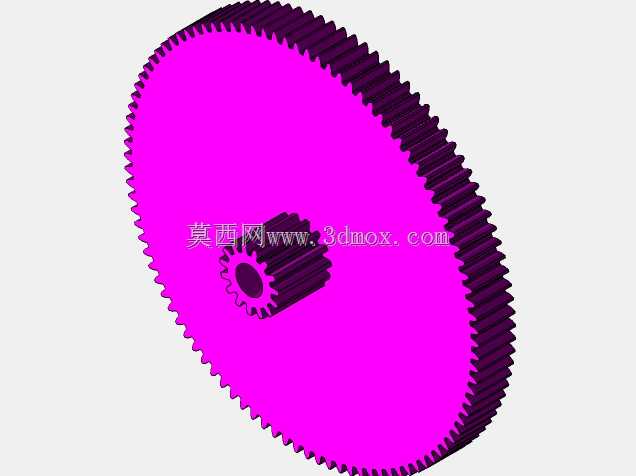

机构采用上下分层的双轴布局设计,下部传动链采用多级圆柱齿轮串联啮合的传动结构,通过多组齿轮的齿数匹配实现约1/5000的大传动比,可将输入端的高速旋转转化为极低转速的平稳扭矩输出,适配需要微米级进给精度的直线或旋转动作场景;上部传动链同样采用多级齿轮组排布,实现约1/4000的传动比,与下部轴形成差异化的转速输出,满足同一设备上两个动作端不同转速、不同扭矩的输出需求。两组传动链通过侧边的支架结构实现刚性固定,安装支架预留了多组标准安装孔位,可直接适配不同规格的安装基面,无需额外设计转接固定板,降低现场安装的适配成本。

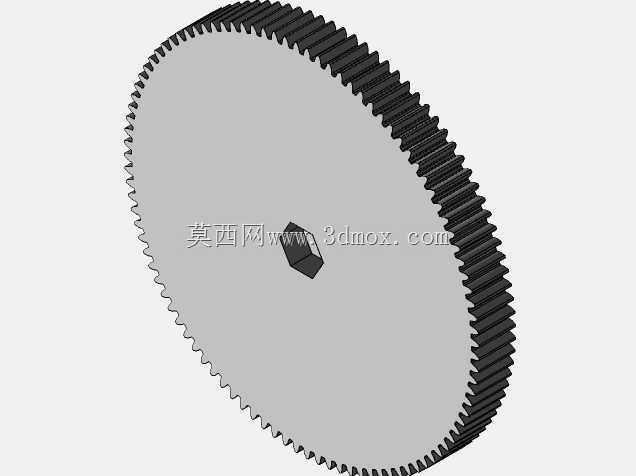

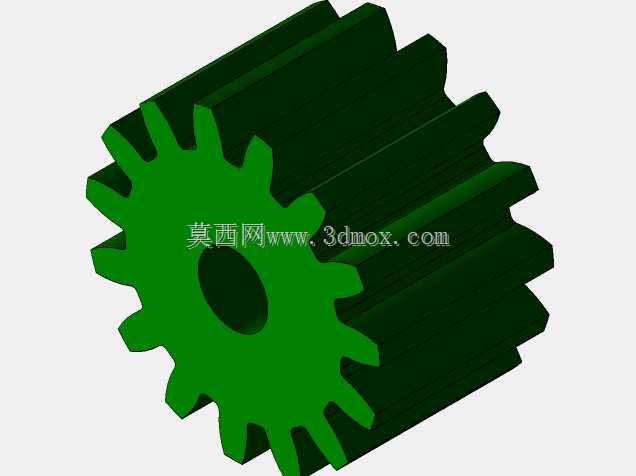

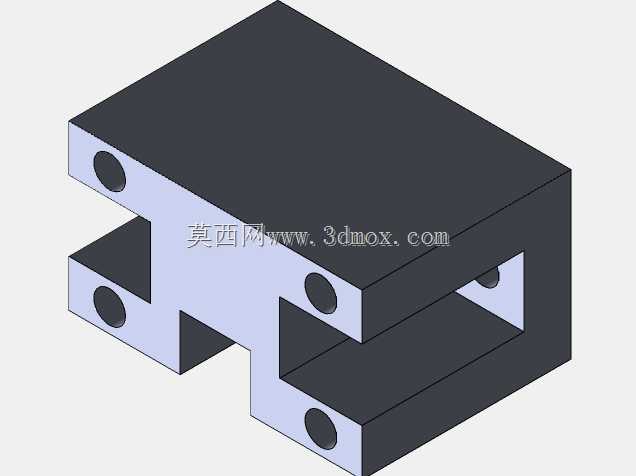

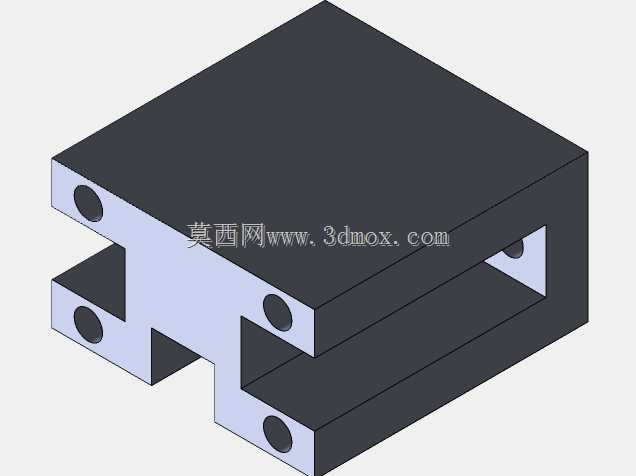

设计过程中充分考虑了传动过程的平稳性要求,所有齿轮均采用标准渐开线圆柱齿轮参数,啮合间隙控制在精密传动允许的公差范围内,避免大传动比下因间隙累积导致的输出端回程误差过大问题;整体结构采用板式框架支撑,传动部件全部内嵌于框架内部,既可以对传动齿轮形成有效防护,避免外界粉尘、碎屑进入啮合区域造成齿轮磨损,也能提升整体结构的刚性,减少高速输入状态下的结构共振,保证输出动作的平稳性。

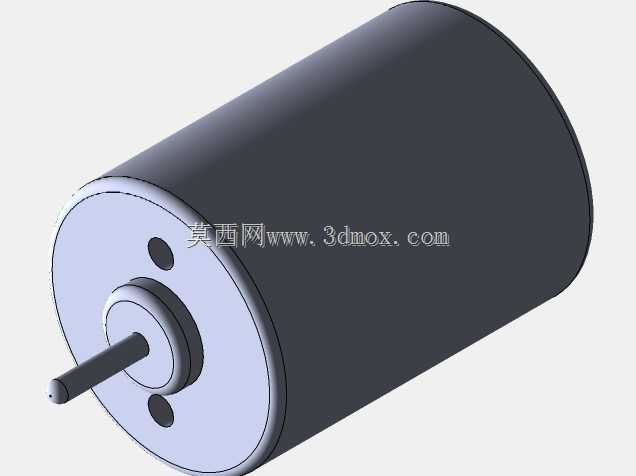

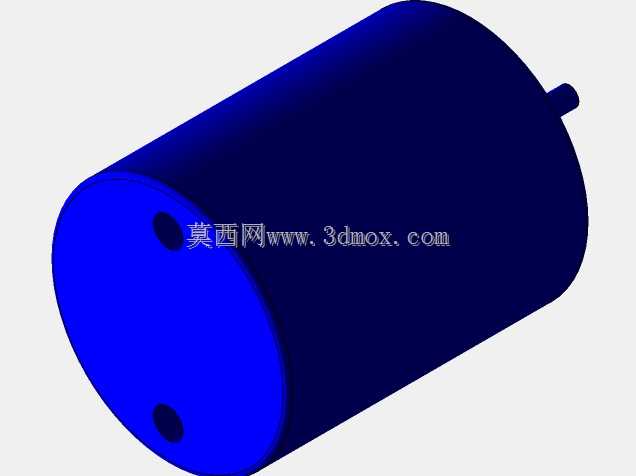

从安装边界来看,机构整体采用紧凑型布局,动力输入端分别布置于机构的下部与侧部,可适配不同安装方向的驱动源接入,输出端位于机构的两个轴端,可直接连接执行部件,整体外轮廓无突出的尖锐结构,安装时可根据实际场地需求选择卧式或侧装的固定方式,适配不同设备的内部安装空间要求,无需对原有设备的结构进行大规模改造即可完成集成。
