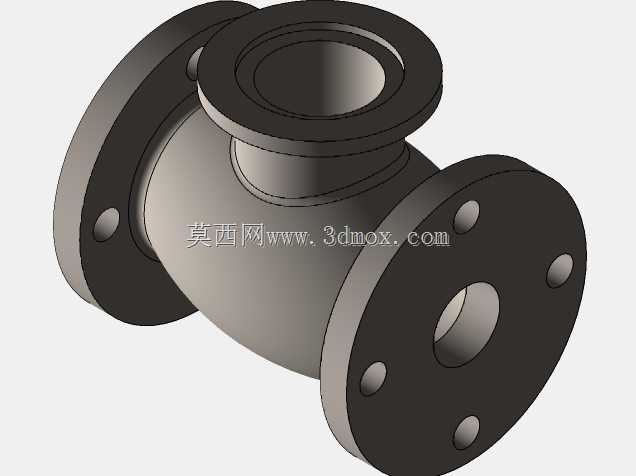

法兰连接角式截止阀三维结构设计

这款角式法兰连接截止阀，主要应用在化工、市政给排水、暖通供热、工业流体输送等需要精准调控管路流量的工况场景中，可适配水、蒸汽、弱腐蚀性流体等多种介质的输送管路，承担管路流量调节、低压工况下截断介质的核心作用，尤其适合管路走向呈90度转弯的安装点位，能够减少管路弯头配件的使用，降低管路整体的流体阻力与安装成本。在实际管路运行过程中，该阀通过沿阀座中心线做升降运动的阀瓣改变与阀座之间的流通截面积，实现对管路内介质流量的线性调节，相比同通径的球阀，它的调节精度更高，节流状态下的流体冲击更小，不会出现球阀半开状态下密封面被介质高速冲刷导致的密封失效问题，阀座采用环形密封结构，与球形密封面的阀瓣配合，在全关状态下能够实现可靠的介质截断，杜绝内漏问题。从设计思路来看，这款阀采用角式三通法兰结构，三个连接端均采用标准法兰盘设计，法兰盘上均匀布置螺栓安装孔，安装时可直接与对应通径的管路法兰通过螺栓紧固，配合密封垫片即可完成可靠连接，无需额外加工焊接接口，安装拆卸便捷，后期维护更换时无需大范围拆解周边管路。阀体采用流线型的流道设计，介质从侧部法兰进入阀腔后，顺着平滑的流道转向90度从上部法兰流出，有效降低了介质在阀腔内的紊流与涡流，减少了流体对阀体内壁的冲刷，同时也降低了管路运行时的振动与噪音。在安装边界上，三个法兰端面均为垂直于对应管路轴线的平面，安装时需保证配对法兰的端面与阀法兰端面平行，螺栓孔位对中偏差控制在标准允许范围内，避免额外的安装应力作用在阀体上导致阀体变形；阀体的整体结构紧凑，角式的结构相比直通式截止阀能够节省一个弯头的安装空间，适合安装空间局促、管路需要转向的点位。在功能特性上，该阀的阀瓣升降导向结构与阀座保持同轴，开关过程中阀瓣不会出现偏磨，长期使用后依然能够保持良好的密封性能，阀腔内部没有多余的凸起结构，介质流通顺畅，不容易积存介质杂质，降低了杂质卡涩阀瓣导致阀门开关故障的概率，能够适配多数常规工业与民用流体输送管路的使用需求。
