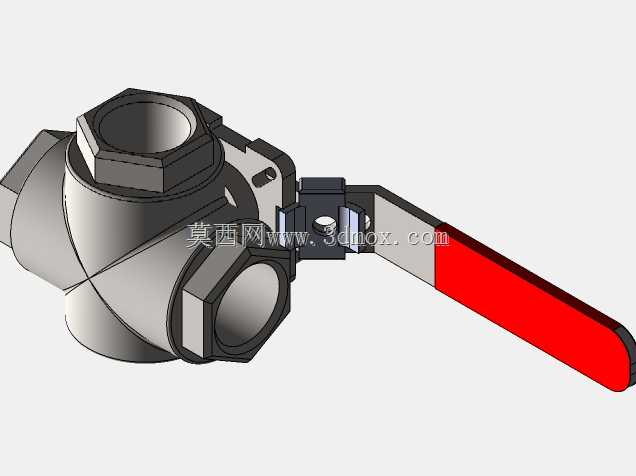

内螺纹连接三通T型手动球阀结构设计

这款T型三通球阀主要面向民用给排水、小型化工流体输送、暖通循环管路、低压气动系统等场景的流体换向需求，可实现三条管路之间的介质导通、流向切换与截断控制，适配水、轻质油品、低压气体、无强腐蚀性的化工流体等多种介质，在支路分流、合流、双向供料切换的管路布局中能够替代多个两通阀的组合配置，大幅简化管路排布逻辑，减少管路接头数量与潜在泄漏点。产品采用杠杆式手柄驱动结构，手柄做了双色防滑包覆设计，操作时握持手感扎实，扳动行程对应90度开关角度，手柄的指向与阀芯通路方向保持一致，现场操作人员无需额外标识即可直观判断当前管路导通状态，有效降低误操作概率。阀体采用一体式三通锻造成型结构，三个接口均为标准内螺纹连接形式，接口端面做了密封倒角处理，安装时配合生料带或密封垫片即可实现可靠密封，无需额外焊接或法兰对接，适配常规小口径管路的快速安装需求，安装时仅需预留手柄扳动所需的侧向操作空间，无需在阀体轴向预留过长的安装余量，能够有效压缩管路整体占用空间。设计过程中优先考虑了流通效率与密封可靠性的平衡，阀芯采用球面通孔结构，T型通路的通径与接口通径保持一致，介质流经阀体时无明显缩径，流阻系数远低于同口径的截止阀、闸阀类产品，能够有效降低管路输送过程中的压力损失；阀芯与阀体之间采用软质密封件贴合，密封面接触均匀，在额定压力范围内可实现零泄漏截断，阀杆部位设置了多重密封结构，避免介质沿阀杆间隙向外渗漏。整体外形结构紧凑，三个接口呈正交T型分布，阀体外部做了加强筋结构提升承压能力，顶部的压紧螺母结构可在线调整密封预紧力，长期使用出现密封磨损时无需整体拆解阀体即可完成密封性能补偿，大幅降低后期维护成本，适配常温常压下的各类工业与民用流体输送管路改造、设备配套需求。
