可调式医用撑开夹持操作器械结构设计

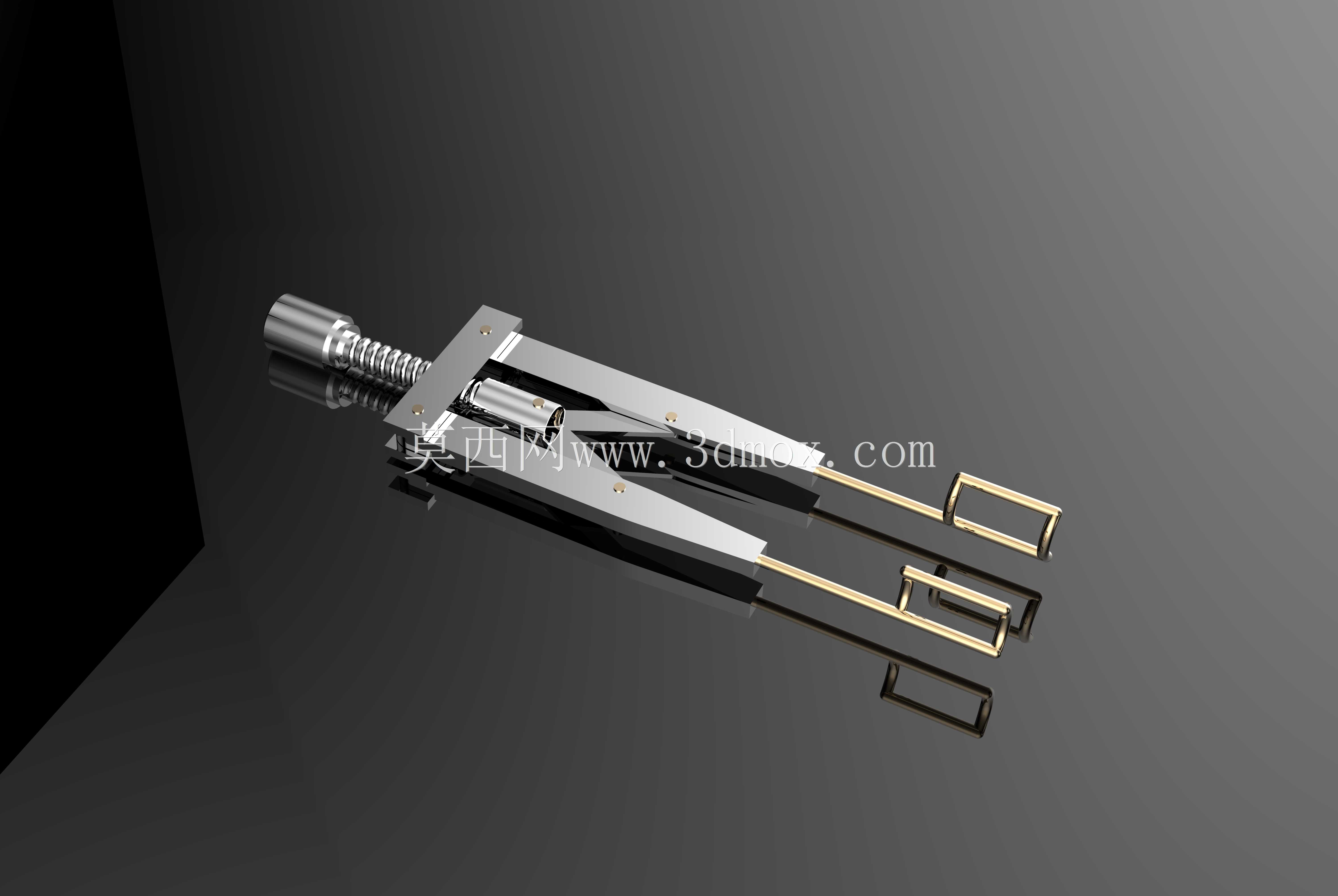

这款可调式医用撑开夹持器械，主要面向临床外科精细操作场景设计，可在浅表外科处置、微创术野暴露等环节承担组织撑开、小型器械夹持定位的功能，替代传统手动拉钩完成稳定的术区维持工作，降低操作过程中助手的人力负担，同时减少人工牵拉带来的组织移位风险。器械整体采用细长型对称布局，前端设置两组平行的U型撑开端头，端头边缘做圆弧钝化处理，避免接触软组织时造成额外划伤，端头通过两根平行的弹性金属臂与尾部调节结构连接，金属臂采用高弹性医用级合金材质，具备良好的形变量与复位能力，可在一定范围内适配不同宽度的撑开需求。尾部集成了螺纹调节与弹簧复位结构，旋转尾部的旋钮即可推动内部滑块沿轴向移动，进而控制前端两个撑开臂的开合幅度，弹簧结构可在调节过程中提供持续的阻尼反馈，避免开合力度突变造成组织损伤，同时在松开旋钮时可带动撑开臂自动复位至初始收拢状态，方便器械进出操作通道。设计过程中充分考虑了手持操作的人机工程需求，整体杆身直径控制在适合单手握持的尺寸范围，调节旋钮表面做滚花处理，提升戴医用手套操作时的摩擦力，防止操作过程中出现打滑。器械的安装边界适配常规外科器械的消毒收纳规格，整体长度可满足浅表操作的纵深需求，所有连接位置均做无缝隙处理，避免消毒过程中残留污渍，满足临床反复消毒使用的结构要求。两个撑开臂之间设置有限位结构，可限制最大撑开幅度，避免过度张开造成弹性臂塑性变形，同时保证撑开力度处于软组织可承受的安全区间，前端U型端头可根据不同操作需求更换对应尺寸的配件，拓展器械的适用场景，整体结构无复杂异形曲面，加工工艺性良好，可通过常规机加工工序完成各零件的生产制造，装配流程简单，后期维护更换易损零件也十分便捷。
