透明按压式喷雾瓶结构设计方案

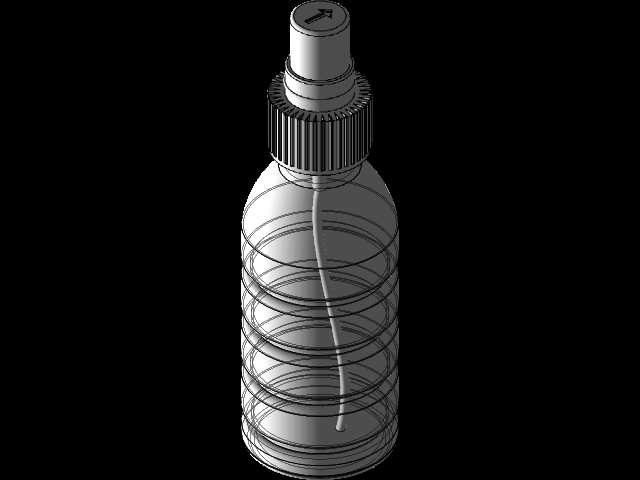

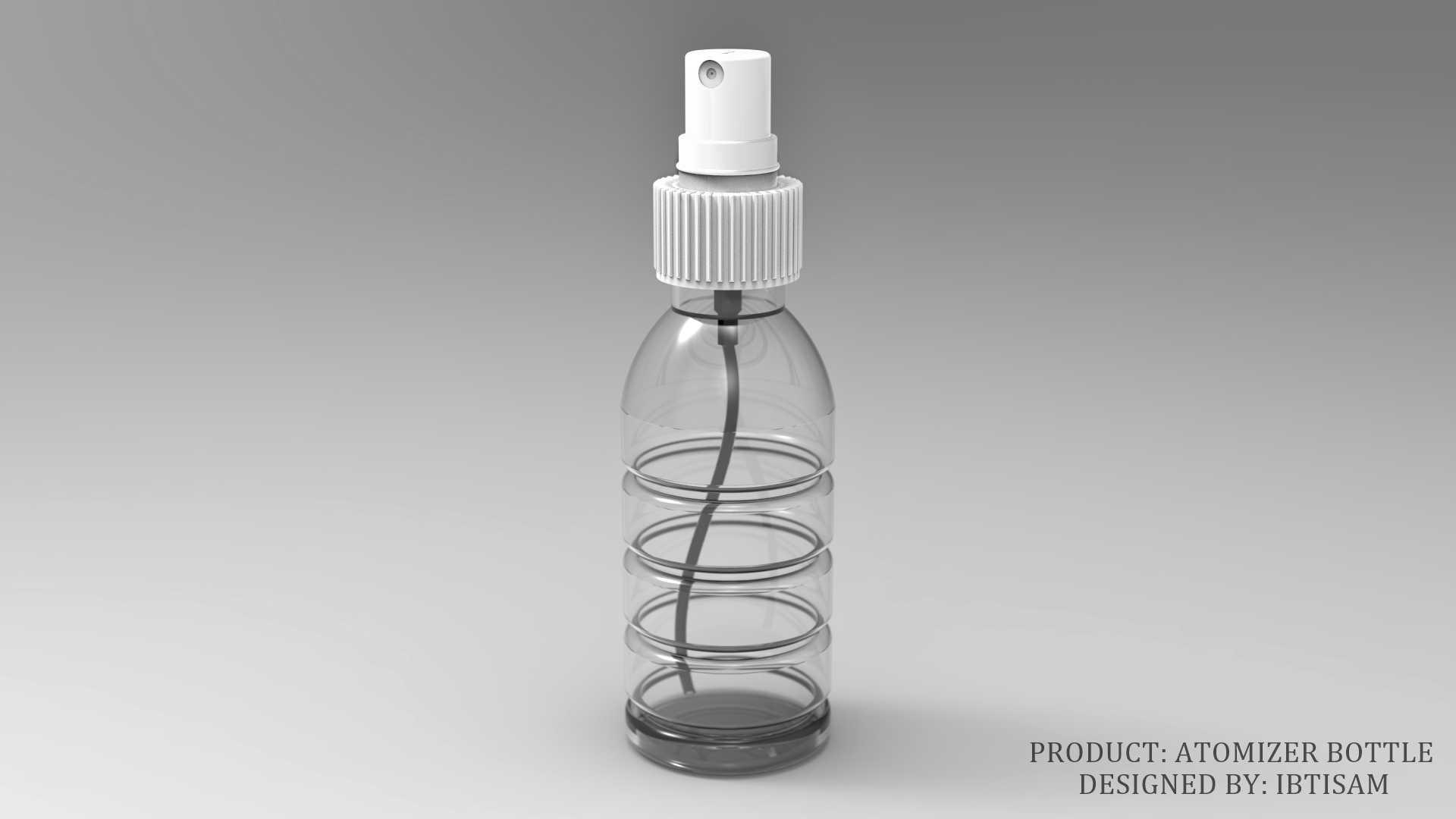

　　日常接触到的按压式雾化瓶，核心功能是将瓶内存储的液态介质通过按压动作打散为均匀雾状颗粒喷出，这类结构广泛应用在日化美妆、家用清洁、医用消杀等多个场景，小到随身便携的香水分装瓶，大到家用清洁喷剂容器，核心的雾化逻辑与结构组成高度同源。从结构组成来看，整套雾化瓶分为储液瓶身、按压泵头、内置导流结构三个核心部分，储液部分采用透明PET材质吹塑成型，瓶身外侧设计的环形加强筋并非装饰结构，而是在不增加瓶身壁厚的前提下，提升薄壁塑料瓶的径向抗挤压能力，避免灌装、运输过程中受外力挤压出现瓶身凹陷变形，同时环形筋的间距经过匹配，刚好适配常规自动化灌装线的卡瓶定位尺寸，能够直接在现有通用液体灌装线上完成上瓶、灌装、旋盖工序，无需额外定制工装夹具。

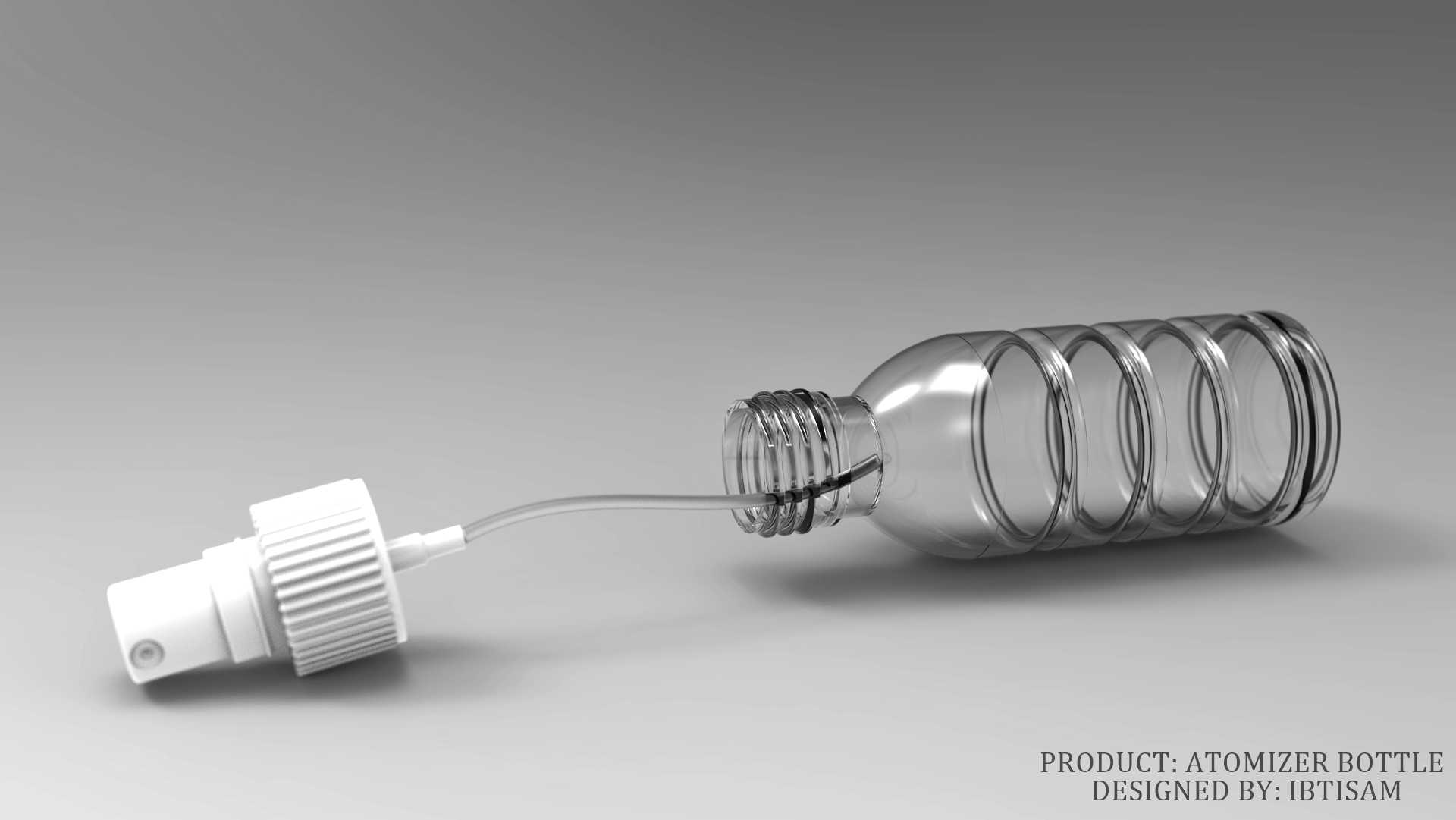

　　瓶身瓶口采用标准螺纹接口，螺纹参数匹配通用按压泵头的旋合尺寸，牙距、牙高都遵循日化包装通用的瓶口标准，不同厂家生产的同规格泵头可以直接互换，降低供应链的适配成本。泵头部分的核心是内置的微型活塞泵结构，按压压头时，泵腔内的空气被快速排出，松开压头时泵腔形成负压，将瓶内液体通过导流管吸入泵腔，再次按压时液体通过泵芯前端的涡流通道被高速甩出，在通道出口处被打散为粒径均匀的雾滴，导流管的长度设计刚好延伸至瓶身底部的内凹最低点，保证瓶内液体剩余量极低时依然可以正常吸出，减少介质残留浪费。在实际建模过程中，需要重点关注几个配合边界：首先是瓶口与泵头的螺纹旋合长度，过短会导致密封不足出现漏液，过长则会增加旋盖工序的行程，降低灌装线的生产效率；

　　其次是泵头按压行程与瓶身总高度的匹配，要保证按压到底时压头不会与瓶身肩部发生干涉，同时预留足够的弹簧复位空间；瓶身的外径尺寸需要适配常规的瓶贴印刷范围，环形加强筋的凸起高度控制在0.8mm以内，避免瓶贴粘贴后出现起翘、贴合不牢的问题。从使用场景的适配性来看，这类透明瓶身的设计可以让使用者直观看到内部液体的剩余容量，无需摇晃瓶身判断余量，瓶身的壁厚均匀性控制在±0.1mm范围内，既保证足够的结构强度，也能控制原材料成本，适配大规模量产的吹塑工艺要求。泵头的防滑齿纹设计在压头侧面，齿纹的深度与间距经过人体工学优化，按压时手指不会出现打滑，按压力度控制在15-20N区间，符合普通消费者的按压施力习惯，不会出现按压力度过大导致单次喷量超标，

　　或者按压力度过小无法触发雾化的问题。整套结构的密封点位分别设置在瓶口与泵头的配合面、泵芯活塞与泵腔的配合面，两处密封都采用过盈配合结构，无需额外添加密封垫片即可实现静置状态下无渗漏，满足运输过程中的颠簸、倒置等极端工况的密封要求。在结构验证阶段，需要模拟不同温度环境下的结构稳定性，比如高温环境下塑料材质的软化变形量是否会影响螺纹配合的密封性，低温环境下塑料材质的脆化阈值是否满足冬季户外使用的强度要求，同时还要验证连续按压上万次后泵芯活塞的磨损量，保证整个产品的使用寿命周期内雾化效果稳定，不会出现喷量衰减、雾滴变粗、漏液等问题。瓶身底部的内凹设计除了适配导流管的吸液需求，还能保证瓶子放置在平面上时的稳定性，底部的支撑环平面度控制在0.2mm以内，放置时不会出现晃动歪斜的情况。
