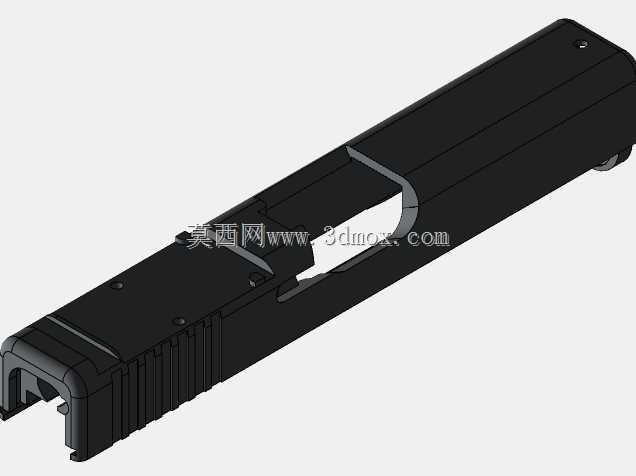

格洛克手枪套筒黑色结构件三维设计

本次设计的枪械套筒部件，是半自动手枪核心的上部滑动承载构件，主要应用于民用射击运动器材、影视道具枪械制作、枪械原理教学演示以及相关机械结构实训场景中，作为手枪上部的核心运动部件，承担着容纳枪管尾部、包覆击发组件、完成射击循环中前后滑动供弹退壳、配合套筒座完成闭锁开闭锁动作的核心功能。该部件整体采用长条形一体化结构设计，整体外形遵循人体工程学握持与操作逻辑，前端设置有与枪管配合的同轴导向孔位，可保证枪管在套筒往复运动过程中始终保持同轴度，避免出现卡滞或偏移问题；中部开设的抛壳窗开口尺寸经过反复校核，既能够保证射击后弹壳顺利抛出，又不会过度削弱套筒整体结构强度，开口边缘做了圆弧过渡处理，避免尖锐边角在操作过程中划伤使用者或勾挂衣物装具。套筒外侧表面设置有前后两段防滑纹路，前部防滑纹位于套筒前端下方位置，方便使用者在进行膛内检查、故障排除时向前拉动套筒发力，后部防滑纹位于套筒尾端两侧，适配常规上膛操作时的手部握持位置，防滑纹采用等距竖向凹槽设计，凹槽深度控制在0.8mm，既能够提供足够的摩擦力，又不会因为纹路过深积攒污垢影响日常维护。套筒尾部设计有与击发机构配合的让位槽与固定孔位，可兼容对应型号手枪的击针、保险等组件的安装，顶部预留有机械瞄具的安装卡槽，可根据使用需求更换不同规格的准星与照门。设计过程中首先根据手枪整体的闭锁间隙要求确定套筒的内部型腔尺寸，保证套筒在闭锁位置时与枪管节套的配合间隙控制在0.02mm以内，既保证闭锁强度，又避免间隙过小导致运动卡滞；其次对套筒的壁厚进行了有限元强度校核，在保证整体重量符合设计要求的前提下，对受力集中的闭锁支撑面位置做了局部加厚处理，避免反复射击循环中出现结构变形。整体安装边界方面，套筒下部两侧设置有与套筒座导轨配合的滑动导槽，导槽的平行度公差控制在0.01mm，保证套筒在往复运动过程中滑动顺畅无晃动，整体长度适配标准尺寸紧凑型手枪的套筒座安装要求，不需要额外修改即可直接完成装配，外部轮廓做了多处圆角过渡，没有突兀的凸起结构，保证出枪时不会勾挂枪套，日常携行更加顺畅。
