内燃机活塞结构三维设计作品

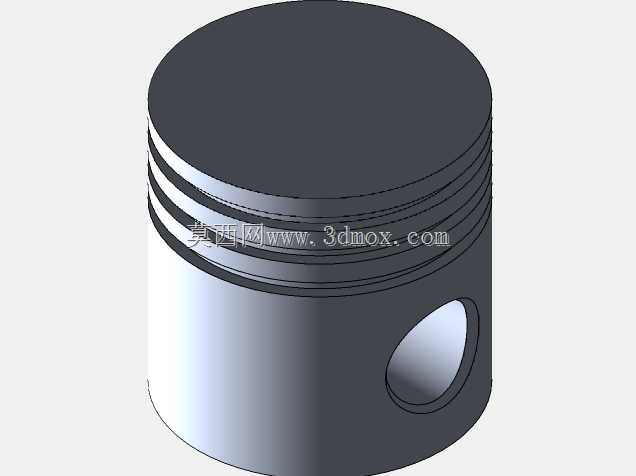

该活塞是内燃机核心往复运动部件，广泛应用于车用汽油机、柴油机、小型通用动力机械、农用机械动力单元等场景，是动力输出过程中完成能量转换的关键承载构件，在燃烧室高温高压燃气的推动下完成往复直线运动，通过配套的活塞销、连杆结构将燃气作用力传递给曲轴，最终将燃料燃烧的热能转化为曲轴旋转的机械能输出。从实际功能来看，活塞需要同时承担密封燃烧室、传递动力、引导活塞销运动、配合活塞环完成缸内气封与油膜控制的多重作用，顶部直接接触燃烧室内上千摄氏度的高温燃气，工作过程中承受交变的燃气爆发压力、往复惯性力与侧向侧推力，工作环境极为严苛，因此设计过程中需要兼顾结构强度、轻量化、热稳定性与运动平顺性的多重平衡。本次设计的活塞采用经典的圆柱式主体结构，顶部为平整的平顶设计，这种结构加工工艺性好，受热面积相对更小，能够有效降低活塞顶部的热负荷积累，适配多数中小排量内燃机的燃烧室构型需求。活塞上部设置多道平行环槽结构，用于安装气环与油环，其中上部环槽用于安装气环，保证燃烧室与曲轴箱之间的气密性，防止高压燃气窜入曲轴箱造成动力损失与机油变质，下部环槽用于安装油环，在往复运动过程中刮除气缸壁上多余的润滑油，同时在缸壁上铺涂均匀的油膜，既保证运动副的润滑需求，又避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用椭圆变椭圆型线设计，能够抵消工作过程中热膨胀与侧推力造成的形变，保证活塞在气缸内的运动间隙处于合理范围，既避免冷态敲缸，又防止热态拉缸故障。活塞销孔采用贯穿式同轴设计，用于安装活塞销实现与连杆小头的铰接连接，销孔位置经过偏心优化，能够有效降低活塞换向过程中的敲击噪声，提升运转平顺性。设计过程中充分考虑了安装边界要求，活塞外径与对应气缸内径保持精准的配合间隙，环槽的宽度、深度尺寸匹配标准规格的活塞环产品，销孔内径适配对应直径的活塞销，整体高度尺寸满足曲轴连杆机构的运动行程要求，不会在上下止点位置与气缸盖、曲轴平衡块发生运动干涉，裙部的导向长度经过优化，能够在全行程范围内为活塞提供稳定的导向支撑，减少运动过程中的偏磨风险。整体结构在保证足够强度的前提下尽可能去除冗余材料，降低活塞整体质量，从而减小往复运动惯性力，降低发动机运转过程中的振动与机械负荷，提升动力单元的响应速度与使用寿命。
