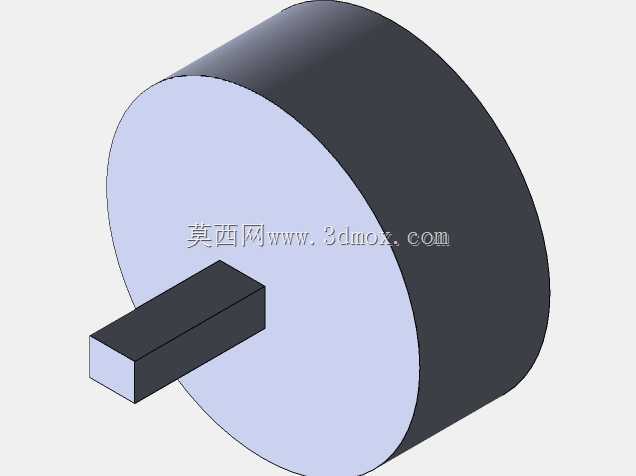

带方形输出轴的圆柱凸轮传动构件

该构件属于凸轮机构的核心传动部件，主要应用于自动化生产线的间歇送料工位、轻工包装设备的时序驱动单元、纺织机械的往复动作执行端，能够将连续的回转运动转化为预设规律的直线往复或是摆动输出，在需要严格时序匹配动作的自动化设备中承担核心动力传递与动作转换的作用，可配合从动件实现精准的工位切换、物料推送、机构锁止等工艺动作，适配中低速轻载的连续作业工况，运行过程中传动平稳，动作响应滞后量小，能够满足常规自动化设备的重复定位精度要求。该构件主体采用圆柱式基体结构，一侧伸出方形截面的输出轴，方形轴的设计能够避免传动过程中轴与配合件之间出现周向打滑，无需额外添加键连接结构即可传递额定扭矩，简化了装配环节的零件数量，同时方形轴的配合面能够承受更大的接触应力，适配频繁正反转的传动场景。设计过程中优先考虑了构件的安装适配性，圆柱基体的外圆面可作为装配定位基准，能够直接嵌入设备的安装座孔内，通过端面压块即可完成轴向固定，不需要设计复杂的安装法兰结构，大幅降低了配套安装座的加工难度。基体的轴向尺寸与径向尺寸经过匹配优化，既保证了凸轮轮廓面有足够的行程长度布置从动件运动轨迹，又控制了构件整体的安装占用空间，能够适配狭小设备腔体内的安装需求，方形输出轴的伸出长度经过校核，既保证与配套从动件有足够的配合接触长度，又避免轴伸过长导致的悬臂弯曲变形问题。轮廓曲面的设计严格遵循从动件的运动规律曲线，曲面过渡处做了圆角顺滑处理，能够减少从动件与轮廓面接触时的刚性冲击，降低运行过程中的噪音与接触磨损，延长构件的整体使用寿命，基体内部可根据实际载荷需求设计为实心或是减重空腔结构，在保证结构强度的前提下降低构件自身重量，减少回转过程中的转动惯量，提升设备启停阶段的动作响应速度。
