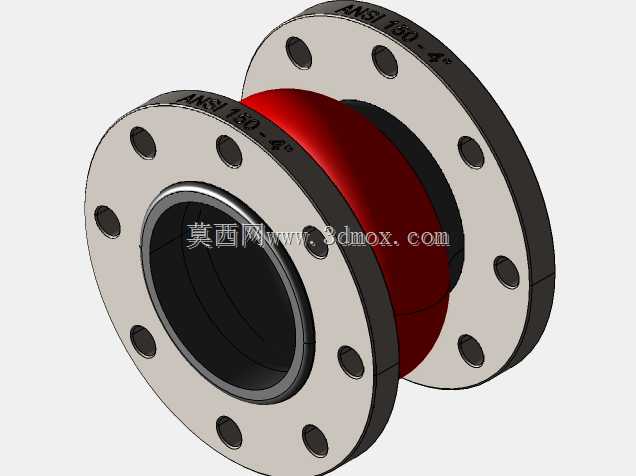

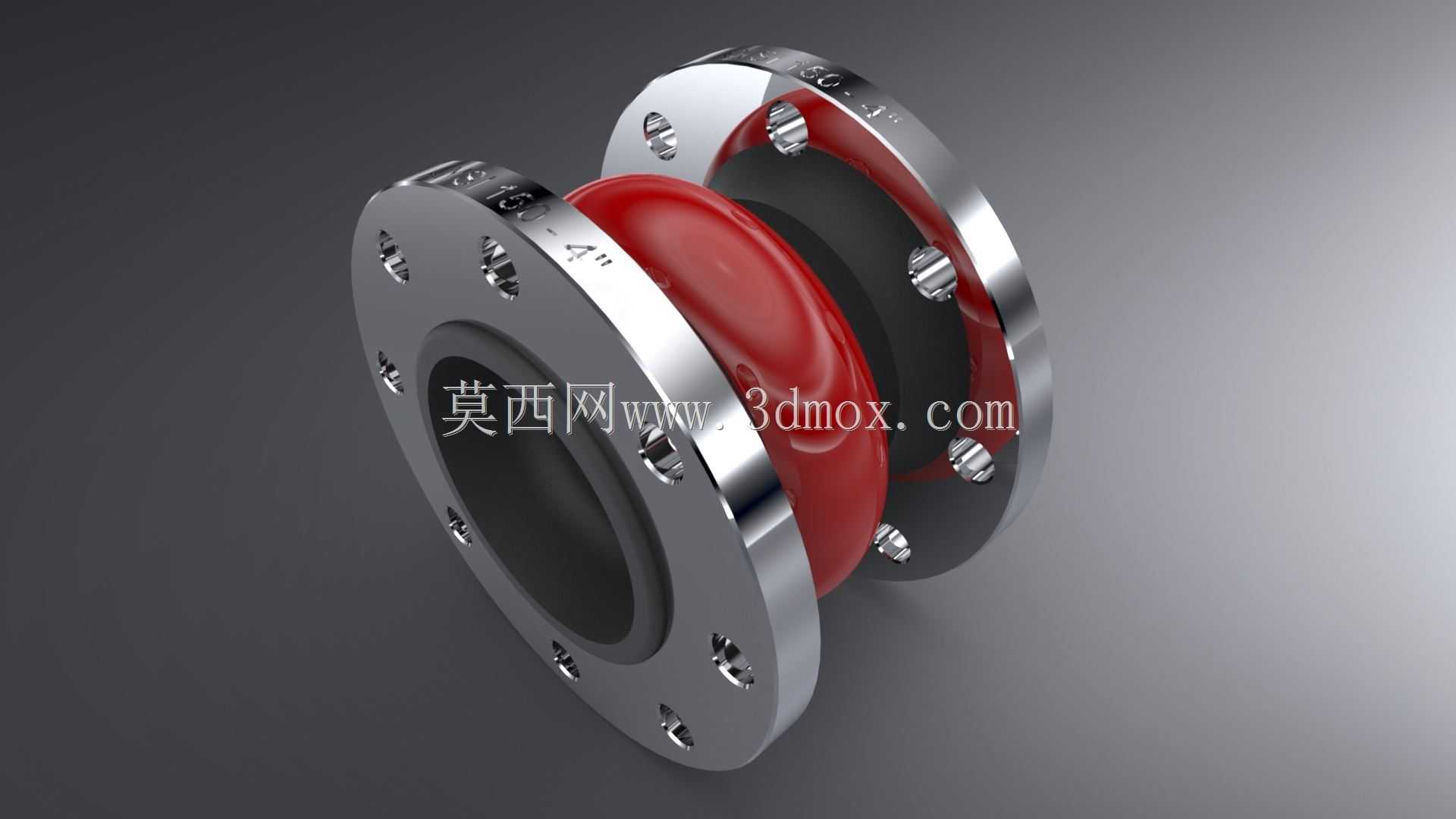

ANSI标准4寸NBR橡胶法兰式膨胀节结构

该膨胀节主要应用于工业管路输送系统中，常见于给排水处理、暖通空调循环、化工介质输送、轻工生产管线等场景，安装在管道与管道、管道与泵阀设备的衔接位置，核心作用是补偿管路运行过程中因温度变化产生的热胀冷缩位移，吸收设备运转传递到管路的振动，同时抵消地基不均匀沉降带来的管路错位应力，避免管路刚性连接出现焊缝拉裂、法兰密封失效、设备接口损坏等问题，大幅提升管路系统的运行稳定性与使用寿命。产品采用两端金属法兰搭配中间NBR橡胶弹性体的结构设计，法兰部分选用金属材质加工，表面做防锈处理，法兰盘上均匀分布螺栓安装孔，可与同标准规格的管路法兰直接配对安装，无需额外加工转接件；中间橡胶主体采用NBR丁腈橡胶材质，具备优异的耐油、耐磨、耐老化性能，可适配常规水、油气、弱腐蚀性介质的输送场景，橡胶本体设计为弧形鼓状结构，预留充足的形变余量，可同时吸收轴向位移、横向错位与角向偏转，多维度补偿管路的位置偏差。设计过程中优先匹配ANSI 150磅级法兰标准，4寸公称通径的规格适配主流工业管路的通径要求，法兰螺栓孔的孔位分布、孔径大小、密封面尺寸完全贴合对应压力等级的美标法兰规范，安装时无需额外扩孔或调整孔位，可直接与现场同规格法兰对接；橡胶部分与法兰的连接采用整体硫化包覆工艺，橡胶层完全包裹法兰内侧密封面，安装时无需额外加装密封垫片，依靠橡胶自身的压缩形变即可实现可靠密封，避免了传统金属法兰连接容易出现的垫片老化渗漏问题。外形尺寸上，整体结构紧凑，法兰外径、整体长度均控制在常规管路安装的预留空间范围内，不会额外占用过多管廊或设备间的安装空间，安装边界适配现有工业管路的常规安装间距，无需对原有管路进行大范围切割改造即可完成替换安装；橡胶弹性体的壁厚经过反复校核，既保证足够的承压能力满足150磅级管路的压力要求，又保留充足的弹性形变能力，在补偿位移的过程中不会出现橡胶层过度拉伸开裂的问题，同时橡胶自身的阻尼特性可有效衰减管路内介质流动产生的噪声以及泵组运行传递的振动，降低管路系统的整体噪音水平，改善生产现场的作业环境。
