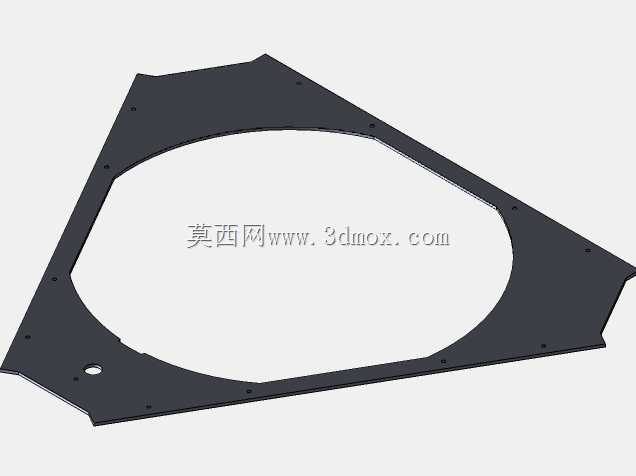

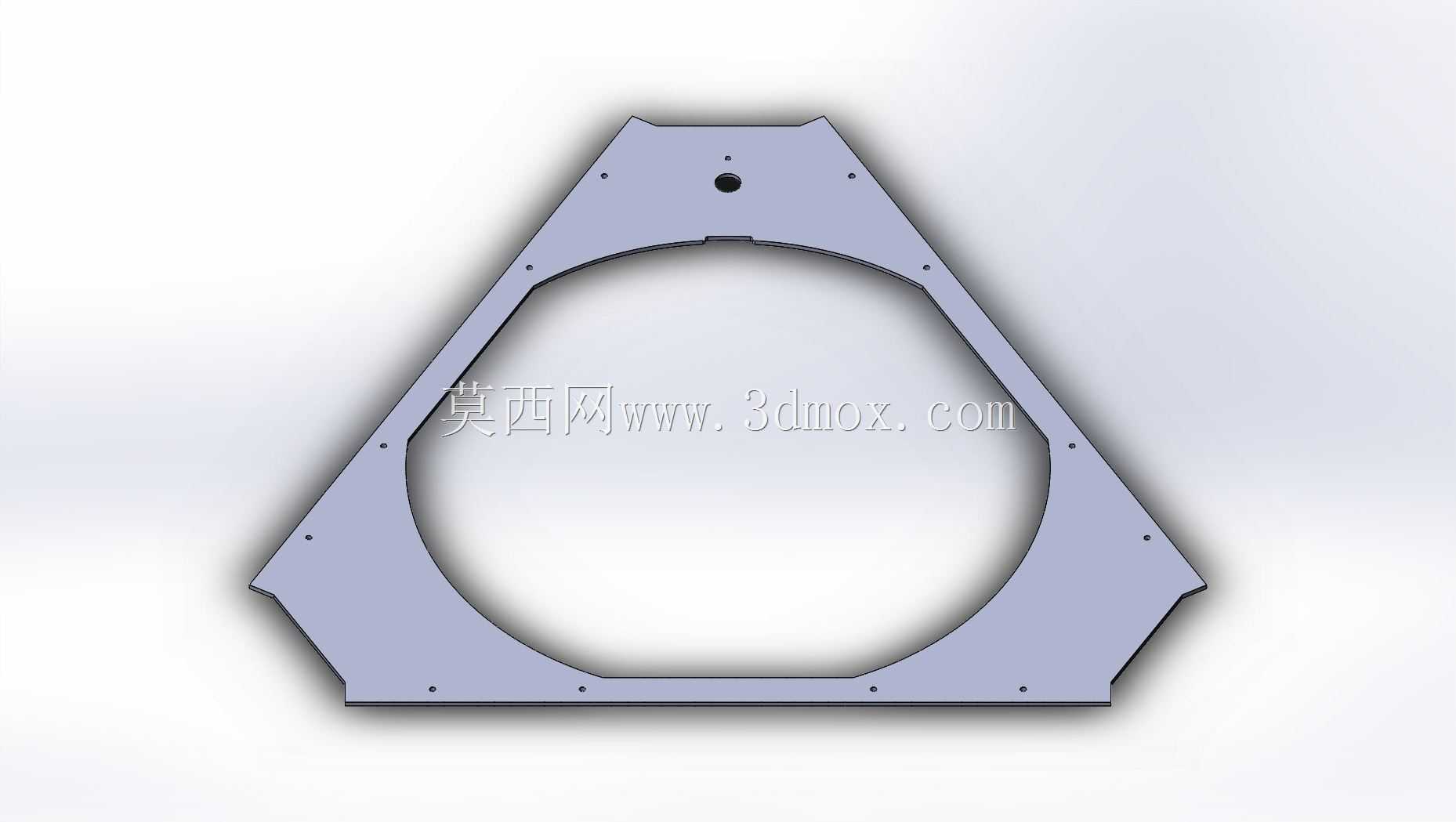

三角异形设备环形支撑固定支架结构

该支撑构件主要面向小型专用机电设备的内部组件固定场景，多用于需要对环形核心功能部件进行周向限位、承托的设备装配环节，可适配散热模组、环形传感组件、小型风动叶轮等圆形部件的安装需求，在桌面级工业设备、小型专用检测仪器、定制化机电装置的结构搭建中能够发挥稳定的固定支撑作用，有效避免核心环形部件在设备运行过程中出现移位、晃动、共振等问题，提升设备整体运行的结构稳定性。从实际用途来看，该构件作为设备内部的中间连接支撑件，一侧通过周向分布的安装孔位与设备主体框架完成锁附固定，另一侧通过内圈的环形边界对目标圆形部件进行限位承托，能够将圆形部件的自重、运行振动均匀分散到整个三角框架结构上，避免局部应力集中导致的构件变形、连接松动问题，同时三角构型的外轮廓能够充分利用设备内部的三角闲置空间，在有限的装配空间内最大化提升支撑结构的结构强度，减少不必要的空间占用。在功能特性上，该构件采用一体化平板式构型，整体为等厚薄板结构，加工成型难度低，可通过钣金冲压、激光切割等工艺快速批量生产，构件边缘做了切角处理，避免尖锐边角在装配过程中划伤操作人员或是破坏设备内部的线材、其他组件；周向均匀分布的多组安装孔位，可适配不同规格的锁固件，同时预留的顶部定位小孔可用于安装定位销，在装配过程中快速完成构件的对位校准，降低装配调试的难度。从设计思路来看，该结构摒弃了传统圆形支撑法兰的构型思路，结合设备内部的三角型安装空间做了轮廓适配，将外轮廓设计为切角三角形态，在保证内圈环形支撑边界完整的前提下，尽可能缩减了构件的整体外廓尺寸，同时在三角结构的三个边角位置做了延伸补强，让安装孔位尽可能分布在结构受力的最优位置，提升整体的抗形变能力；内圈的环形边界根据目标承托部件的外径做了适配设计，预留了合理的装配公差，既能够保证部件顺利嵌入安装，又能够避免间隙过大导致的部件晃动问题。在外形尺寸与安装边界上，该构件整体为对称三角构型，三个侧边的安装孔位处于同一安装平面，安装时仅需保证构件平面与设备安装基面平行即可完成固定，整体厚度较薄，不会过多占用设备内部的轴向装配空间，外轮廓的切角设计避开了设备内部其他组件的安装位置，不会与相邻构件产生装配干涉，能够适配内部空间紧凑的小型设备的装配需求。
