直角三角支撑可调式定位靠架结构

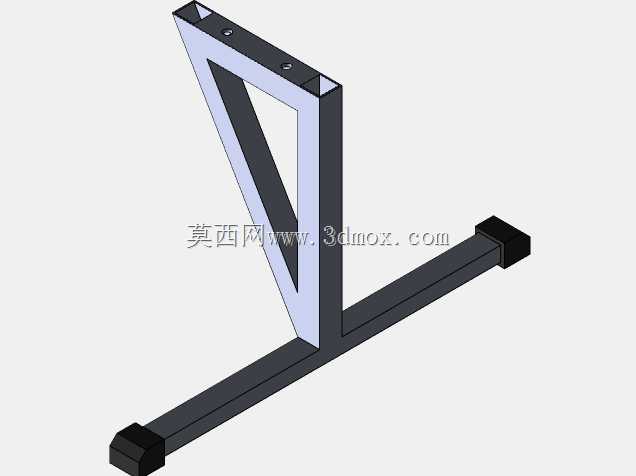

该支撑靠架主要面向机械加工、装配调试、小型构件临时固定等作业场景，可作为工件定位的基准靠具，也可作为轻型构件的临时支撑结构使用，在钳工划线、小型零件组焊、台面工装搭建等场景中能够提供稳定的直角定位基准，替代传统临时垫靠的木块、角铁等非标准工装，有效提升作业时的定位精度与装夹效率。从功能特性来看，该结构采用直角三角稳定构型，竖直段与水平段互相垂直形成90度定位基准面，三角区域的斜向支撑筋将竖直段与水平段连为整体，大幅提升整体结构的抗形变能力，避免单侧受力时出现基准面偏移的问题；水平段采用双杆平行延伸设计，端部设置防滑接触端头，能够在接触工作台面或工件表面时增大摩擦力，防止支撑过程中出现滑移，竖直段顶端预留安装孔位，可根据使用需求加装压块、磁吸座等辅助定位配件，拓展不同场景下的使用适配性。在设计思路上，该结构优先考虑基准精度与结构稳定性的平衡，主体采用空心方管构型，在保证整体结构刚性的前提下降低自身重量，方便作业人员根据工位需求灵活挪动调整位置；斜向支撑筋的角度经过受力优化，将竖直段承受的侧向力均匀传导至水平段的两个支撑臂上，避免应力集中导致的结构变形，端部的防滑端头采用可拆卸设计，磨损后可单独更换，降低长期使用的维护成本。从安装边界与尺寸适配来看，该靠架的水平支撑臂长度可覆盖常规小型工件的定位进深需求，竖直支撑段高度适配常规台钳、工作台面的定位高度范围，使用时无需额外打孔固定，仅需将水平段平稳放置在工作台面，依靠自身结构重力与端部防滑件即可保持位置稳定，若需承受较大侧向力，也可通过顶端预留的孔位使用螺栓将其固定在工作台T型槽或工装平板上，适配不同载荷等级的使用需求，整体结构无突出尖锐边角，作业使用时能够避免磕碰划伤，符合车间作业的安全使用要求。
