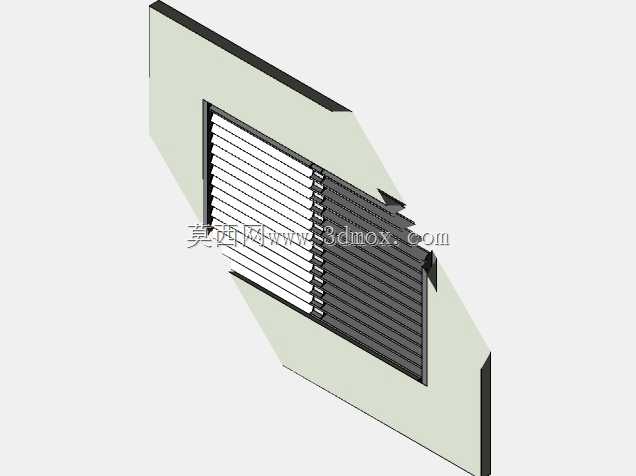

内置液压驱动不锈钢铝百叶窗结构

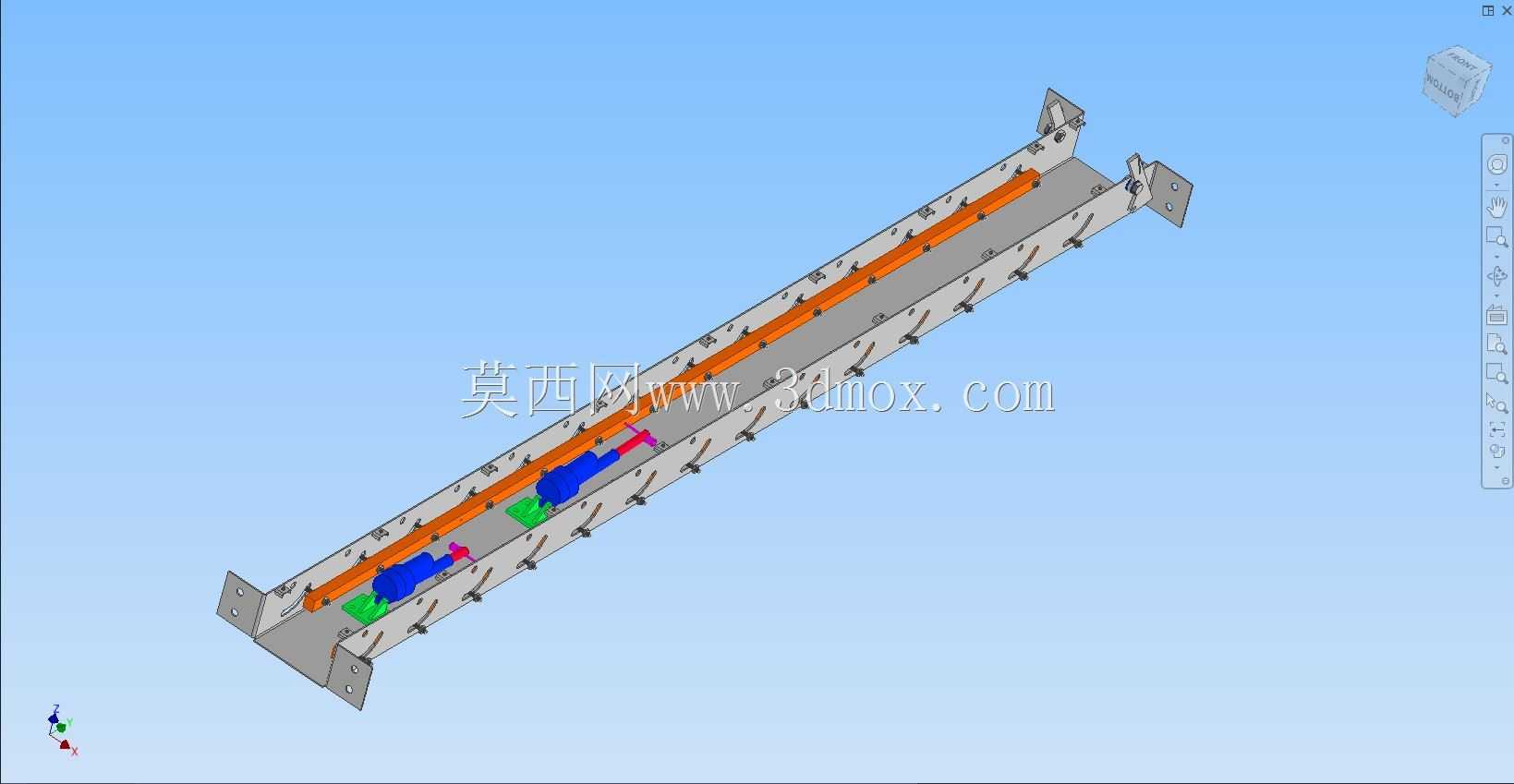

该百叶窗结构主要应用于特种车辆舱室、工业设备通风口、户外设备防护围挡等场景，可在需要兼顾通风散热、防雨防尘与开合调节的安装位使用，既能够通过叶片角度调整控制通风量大小，也可在闭合状态下阻挡外部雨水、扬尘进入设备内部，适配对防护等级有一定要求的通风开口场景。产品整体采用长条形一体化框架设计，门框主体选用304不锈钢材质打造，具备优异的抗锈蚀、抗形变能力，可适应户外高湿、多尘、温差变化大的复杂工况，叶片部分采用铝合金材质加工，在保证结构强度的同时有效降低整体自重，减少安装位的承重负担。不同于传统外露式调节结构，该百叶窗将液压驱动系统完全隐藏在框架内部，外部无突出的驱动部件，既提升了整体外观的整洁度，也避免了外露构件受外力碰撞损坏、积灰卡滞的问题，液压驱动方式输出推力平稳，可实现叶片角度的无级调节，能够根据实际通风需求精准控制开合度，调节过程无明显卡顿与异响，运行可靠性更强。设计过程中优先考虑安装适配性与维护便捷性，框架两端预留带安装孔的固定耳板，可直接通过螺栓与安装面的预埋基座连接，安装边界清晰，无需对安装位进行复杂的二次改造即可完成装配；内部液压管路沿框架内侧的预留走线槽排布，与叶片转动机构做隔离设计，避免管路摩擦破损，驱动元件采用模块化安装方式，后期维护时可单独拆卸更换驱动部件，无需拆解整体框架。整体结构的叶片与框架衔接处设置密封胶条，叶片完全闭合时可实现接缝处的有效密封，阻挡外部飞溅雨水与大颗粒粉尘进入，叶片转动轴采用耐磨衬套包裹，长期反复转动也不会出现松旷异响，可满足高频次调节的使用需求，框架的型材截面经过加强设计，在长尺寸跨度下也不会出现中部弯折形变，保证叶片转动间隙均匀，不会出现卡滞、漏缝的问题。
