3英寸G形夹持工装夹具结构设计

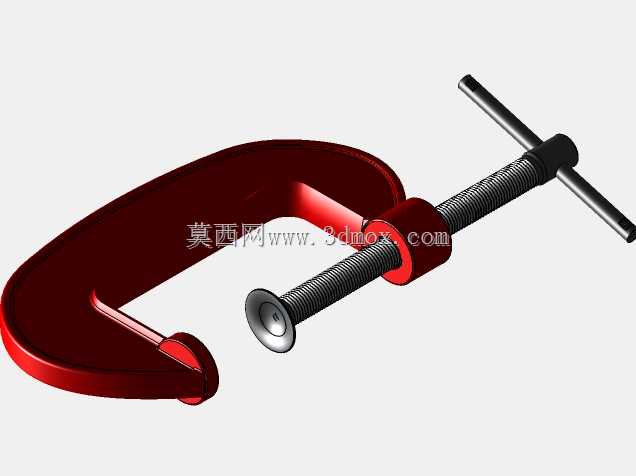

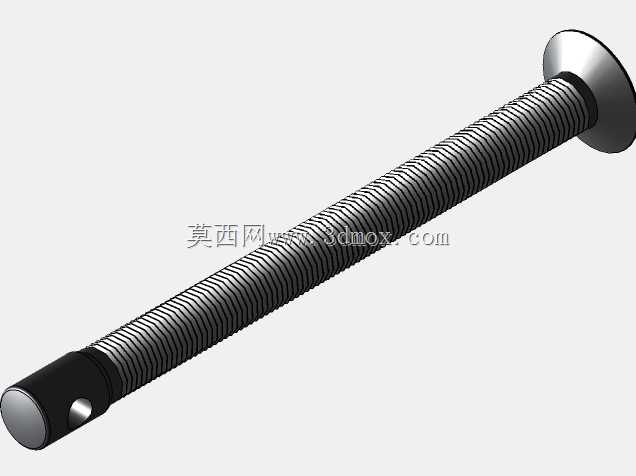

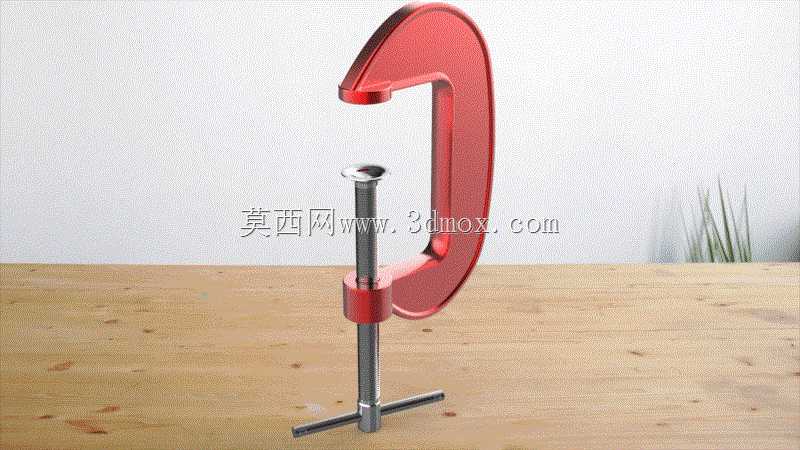

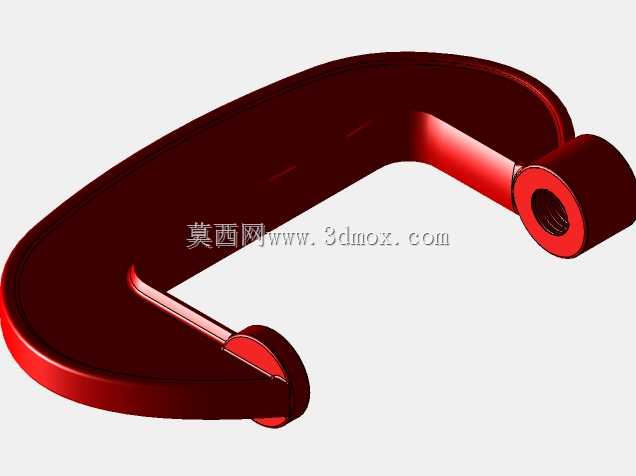

G形夹作为机械加工、木工制作、装配维修场景中极为常用的手动夹持工具，核心作用是在加工作业过程中对工件施加稳定的夹持力，避免工件出现位移、晃动、翘起等问题，保障加工精度与作业安全，在小型零件粘接固定、板材拼接对位、工件钻孔定位、焊接辅助夹持等场景中都有极高的使用频率，是车间、维修站点、手工工坊中常备的基础工装工具。这款3英寸规格的G形夹，整体采用经典C形架体搭配T型旋压螺杆的结构设计，架体部分做了弧形过渡的受力优化，在夹持作业时可以将螺杆施加的顶紧力均匀分散到架体整体结构上，避免局部应力集中导致架体变形甚至断裂，有效提升工具的承重上限与使用寿命。架体开口尺寸适配3英寸的夹持行程，能够满足绝大多数常规厚度工件的夹持需求，无论是薄型板材的叠层固定，还是带一定高度的小型零件装夹，都能提供充足的操作空间，架体与工件接触的上下两个承压面做了平整处理，夹持时可以和工件表面充分贴合，不会因为接触面倾斜导致夹持力偏移，也能减少对工件表面的压痕损伤。配套的夹持螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的自锁性能与承重能力，旋动过程顺滑无卡顿，施加较小的扭力就能获得足够的夹持力，螺杆顶端的压头做了可转动设计，在旋紧过程中压头不会跟转，避免摩擦刮花工件表面，同时压头端面做了防滑纹理处理，夹持光滑表面工件时也不会出现打滑松脱的问题。螺杆末端搭配T型转动手柄，不需要额外借助扳手等工具，徒手就能完成旋紧与松开操作，在狭窄作业空间内也能灵活施力，操作门槛极低。设计过程中充分考虑了手动工具的使用受力习惯，架体的弧形轮廓贴合手部抓握形态，转移工位时可以单手握持卡持，整体结构没有多余的突出棱角，日常存放与使用过程中不会剐蹭操作人员或其他工件，架体与螺杆的配合间隙经过精准调校，既保证螺杆转动顺畅，又不会出现过大旷量导致夹持精度下降。这款G形夹的整体尺寸紧凑，不需要过大的存放空间，既可以在固定工位的工作台面上使用，也可以随身携带到户外维修、现场装配等移动作业场景中使用，夹持力稳定可靠，能够适配金属、木材、塑料、复合材料等多种材质工件的夹持需求，在临时固定、辅助对位、施压粘接等作业环节都能发挥稳定作用，是实用性极强的基础夹持工具。
