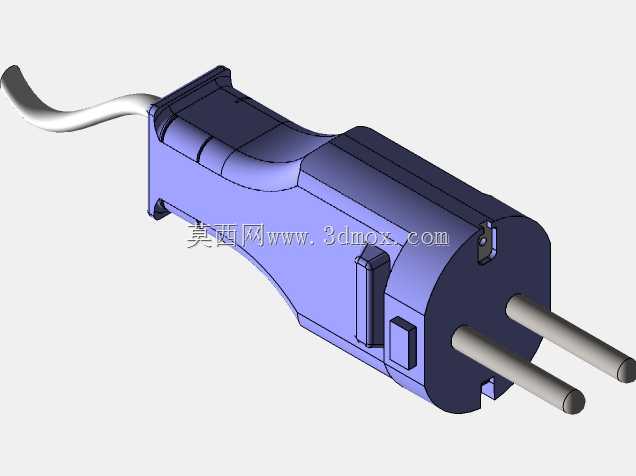

欧标两芯电源插头结构设计

这款两芯电源插头主要应用于民用低压供电场景，适配欧标两孔墙面插座、延长线插座等供电接口，承担手持小家电、办公数码设备、小型电动工具等终端电器与市电网络的电流传输功能，是日常用电场景中覆盖范围极广的基础电气连接部件。产品核心功能是实现市电回路的可靠导通，同时通过绝缘壳体将带电插芯与外部环境完全隔离，避免使用者接触带电部件引发触电风险，尾部的出线结构承担线缆防弯折保护作用，避免电源线反复弯折后内部铜丝断裂造成的接触不良、漏电等故障。设计过程中首先围绕插合可靠性展开，插销采用圆柱式结构，尺寸匹配对应插座的插孔公差范围，插销根部与壳体的嵌合位置做了限位结构设计，避免插销受插拔外力作用出现松动、移位，保证插合后接触电阻处于合理区间，避免长期通电出现过热问题。壳体采用上下扣合加注塑包胶的结构思路，内部预留了插销接线端的固定空间，接线位置设置了压线筋位，当线缆接入后可以通过筋位压紧线缆外被，避免外力拉扯线缆时接线端脱落造成短路、断路故障。壳体外形做了贴合手部握持弧度的曲面设计，插拔时手指可以贴合壳体侧面的防滑平面发力，无需过度用力即可完成插合与拔出操作，侧面的凹陷结构既可以提升握持摩擦力，也能在壳体注塑成型时提升结构强度，避免壳体受挤压出现开裂。整体外形尺寸适配常规墙面插座的安装边界，插合后插头突出墙面的厚度控制在合理范围，不会遮挡相邻插座的插孔位置，尾部出线位置做了渐扩式的弧度过渡，线缆从壳体引出后可以在一定角度范围内弯折，不会因为直角弯折造成线缆外被过早老化破损。壳体的分模线沿产品中线对称分布，既可以降低注塑模具的加工难度，也能避免分模线出现在握持接触面影响插拔手感，插销的外露长度经过匹配设计，既保证插合后有足够的接触深度，也避免插销外露过长带来的误触风险。
