多接口法兰式流体控制阀腔体结构设计

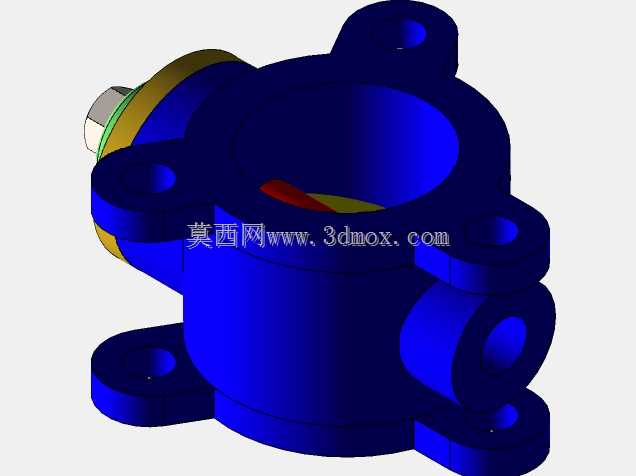

该阀体结构主要应用于中小通径的低压流体输送管控场景，常见于民用供水支路、小型液压回路、气动控制系统以及轻工生产的流体配料管线中，作为流体通路的核心承载构件，承担着容纳阀芯启闭组件、对接外接管路、保障流体密封承压的核心作用，是控制阀类产品实现通断、流量调节功能的基础载体。从功能特性来看，该结构采用一体化铸造成型的主体设计，主体腔体为等径圆柱形内腔，可适配回转式阀芯的装配需求，内腔侧壁预留的流体通道与侧面三个外接接口精准连通，能够满足单进多出或者多进单出的流体换向需求；主体周向均匀分布的带孔安装耳座，可通过螺栓实现与外接管路法兰、端盖组件的刚性连接，耳座的孔位同轴度公差控制在0.05mm以内，能够保障装配后密封面的贴合度，避免流体渗漏问题。从设计思路层面，该结构优先考虑了装配工艺性与承压可靠性，主体壁厚根据1.6MPa公称压力的设计要求做了均匀化处理，避免壁厚突变导致的应力集中问题；侧面不同通径的接口分别对应主流路与控制流路的管径需求，端部的调节组件安装位预留了密封槽结构，可嵌入O型密封圈实现动密封，适配阀芯调节杆的往复或回转动作；左侧伸出的轴端结构用于连接手动调节手柄或者电动执行器，轴肩位置设计了多级密封台阶，可有效阻挡流体沿调节杆向外渗漏。从安装边界来看，该阀体主体最大外轮廓尺寸适配DN25通径的管路安装需求，周向安装耳座的孔位中心距符合通用低压法兰的安装尺寸规范，无需额外定制转接法兰即可与标准管路配件对接；整体结构无外凸的尖锐棱角，所有棱边均做了R2-R3的倒圆角处理，既能够降低铸造过程的应力集中风险，也能避免安装维护过程中划伤操作人员；底部的平面安装基准面可直接固定在管廊支架或者设备安装面板上，安装时只需保证接口与管路同轴度偏差不超过1mm，即可实现可靠密封，适配-10℃到120℃的流体工作温度范围，能够满足多数常规工业与民用流体控制场景的使用需求。
