窄型平皮带直线输送模组结构

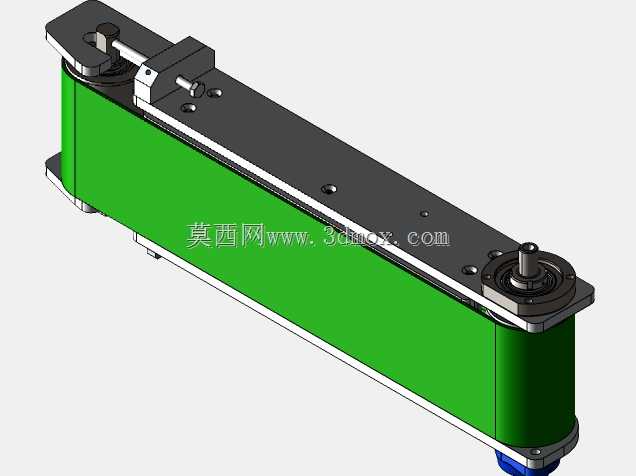

该窄型平皮带输送单元主要面向3C电子组装、小五金零件分拣、精密仪表装配等产线的狭小工位布局场景，适配轻载小件的短距离直线输送需求，可作为整线物料流转的接驳单元，也可多组拼接组成长距离输送线体，解决常规输送设备宽度过大无法嵌入紧凑工位的痛点，常见于桌面式自动化工作站、实验室小型物料传输场景中，负责完成工件在相邻工序间的平稳传递，避免人工转运带来的效率损耗与工件磕碰风险。设备核心功能为实现轻量工件的水平直线输送，采用平皮带作为承载传动件，运行过程噪音低、传动平稳，不会对表面易刮花的精密工件造成损伤；两端张紧结构可快速调整皮带张紧度，补偿长期运行产生的皮带蠕变伸长，无需拆解主体结构即可完成维护操作；端部集成的轴承座支撑传动辊，保证辊轴转动同轴度，避免皮带运行过程中出现跑偏、跳带问题；主体框架采用一体化型材结构，刚性充足同时控制整体自重，可直接通过侧面安装孔固定在设备机架或工作台面上，无需额外制作复杂安装支架。设计过程中优先考虑紧凑性与易维护性，将驱动端与张紧端分别布置在模组两端，最大化利用框架内部空间，整体宽度控制在窄幅区间，可适配宽度极小的安装空间；皮带下方设置光滑承托板，避免皮带受载后下沉影响输送平面度，保证工件输送过程中姿态稳定；驱动轴伸出端预留标准安装位，可适配不同规格的驱动电机或同步轮输入，方便根据产线节拍需求调整输送速度；所有外露紧固件均采用内六角标准件，拆装工具通用，降低现场维护的配件准备成本。安装边界方面，该模组整体为长条形窄幅结构，长度方向可根据实际工位需求做适配调整，宽度方向尺寸紧凑，安装时仅需保证两端辊轴的水平度偏差在允许范围内，即可保证皮带长期稳定运行；底部与侧面均预留标准安装孔位，支持卧式安装、侧挂安装两种方式，可适配不同的产线布局走向；驱动端轴伸尺寸符合常规传动件安装标准，无需额外加工转接件即可完成动力输入对接，减少现场安装的加工工作量。
