带挂架式皮带输送工作台结构设计

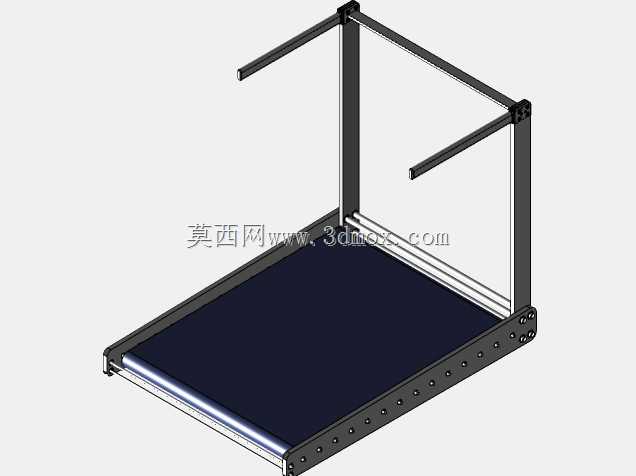

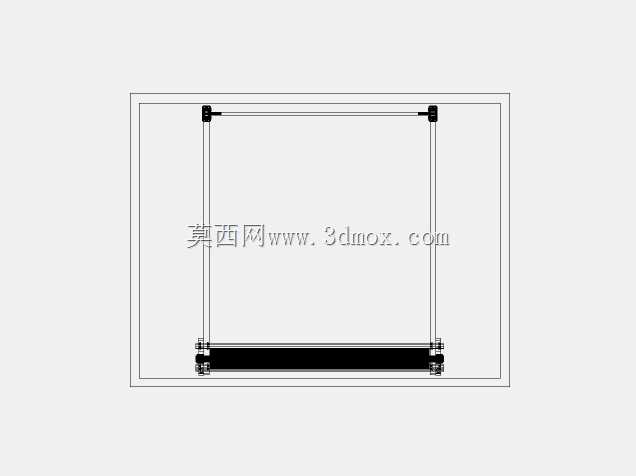

这款带挂架的皮带输送结构，主要面向车间小件物料周转、工位间工序传递、轻载工件有序输送的应用场景，常见于电子组装流水线、轻工产品加工工位、小型零部件分拣作业线中，可独立作为单工位物料传递装置使用，也可多台拼接组成长距离连续输送线，适配不同车间的布局需求。设备核心用途是实现轻载物料的水平定向输送，上方的门式挂架可用于安装作业指导书夹、气动工具吊具、感应检测元件、工位照明灯具等配套工装，无需额外在车间墙面或顶面架设安装支架，大幅降低工位改造的施工成本，同时让工位配套附件的排布更紧凑规整，减少作业面的杂乱管线与零散配件。从功能特性来看，主体采用平皮带作为输送载体，皮带表面平整摩擦力适中，可输送纸盒、小型塑胶件、五金小零件、包装半成品等多种形态的物料，不会对物料表面造成刮蹭损伤；两侧的铝型材机架采用模块化拼接设计，机架侧边预留了标准T型安装槽，可根据实际作业需求加装侧边挡条、物料导向板、计数传感器、阻挡气缸等功能附件，适配不同的工艺要求；上方的双悬臂挂架与主机架采用螺栓刚性连接，悬臂长度可根据工位需求调整伸出位置，挂架横杆上可滑动安装配套附件的固定座，方便根据作业人员的操作习惯调整工具或灯具的位置，提升作业舒适度。设计思路上整体遵循轻量化、易组装、易维护的原则，主承载机架采用标准工业铝型材搭建，无需复杂焊接加工，所有连接部位均采用标准紧固件锁紧，组装时仅需常规内六角扳手即可完成整机装配，后期如果需要调整设备长度、挂架高度，仅需更换对应长度的型材即可完成改造，无需整体报废重做；输送辊筒采用两端带轴承的标准件，转动阻力小噪音低，皮带张紧机构集成在机架两端的辊筒安装座上，张紧调节操作简单，日常维护时无需拆解大量结构即可完成皮带松紧调整或更换作业。外形尺寸与安装边界方面，这款输送台的输送面宽度适配常规小件物料的输送需求，整体占地面积小，底部机架可直接放置在平整地面使用，也可通过底部安装脚杯固定在地面，或加装脚轮实现可移动作业；挂架的高度预留了足够的操作空间，不会遮挡作业人员的操作视线，输送面高度符合常规站立作业的人体工程学要求，作业人员长时间操作不易产生疲劳；设备整体的外轮廓无尖锐突出棱角，所有型材端面均安装有端盖封边，避免作业过程中发生磕碰划伤，适配车间安全生产的要求。
