奥尔德姆滑块式径向补偿联轴器结构

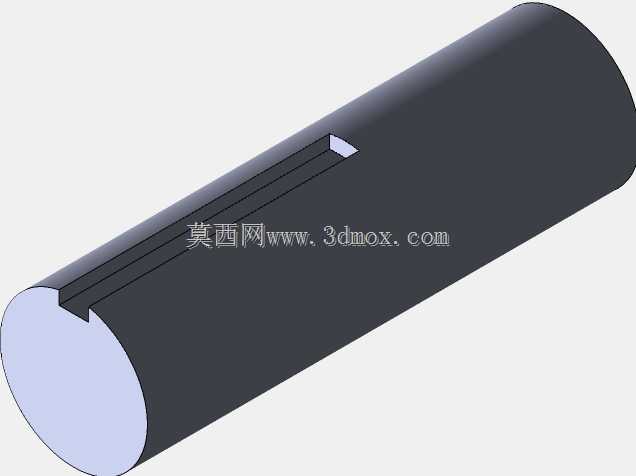

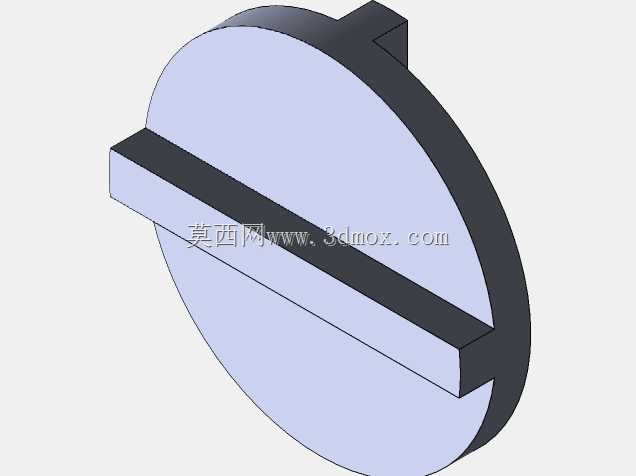

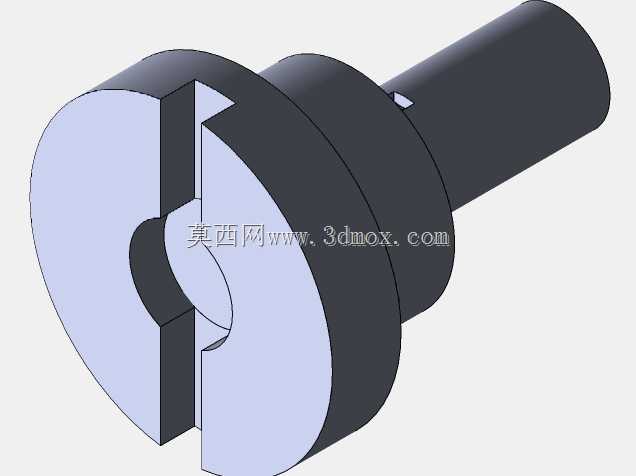

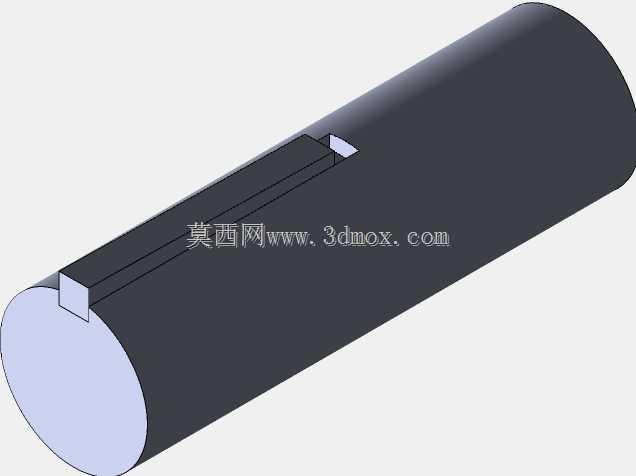

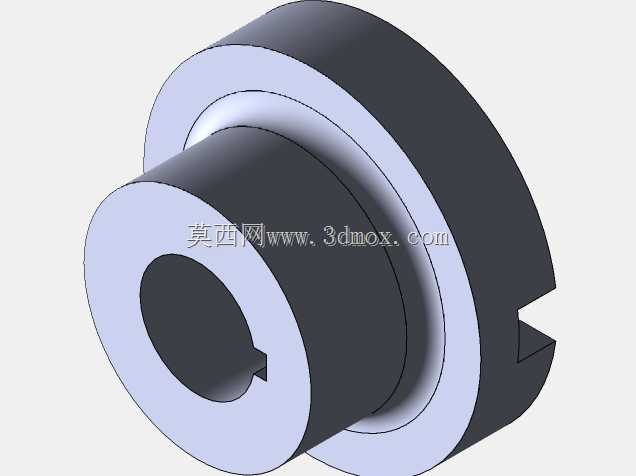

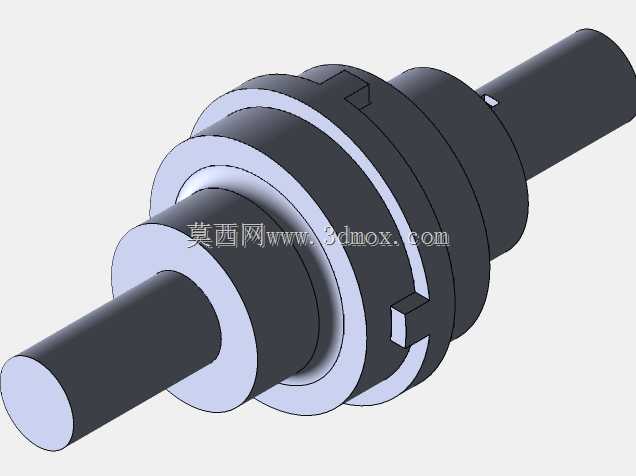

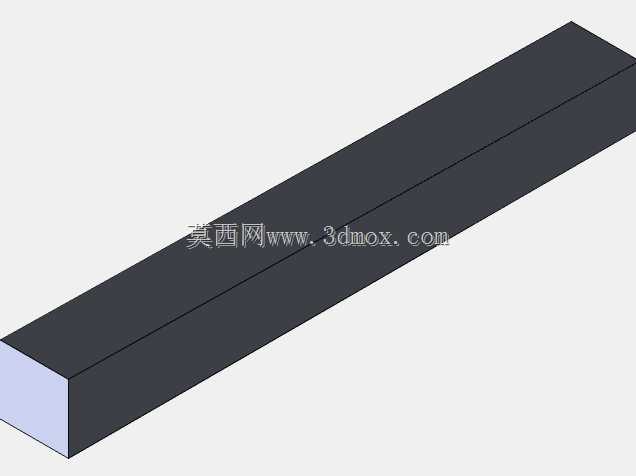

奥尔德姆联轴器也叫十字滑块联轴器，属于挠性联轴器的经典品类，主要应用在两传动轴存在一定径向安装偏差的传动场景中，常见于轻工输送设备、小型机床进给机构、包装机械传动单元、纺织机械辊组连接等对传动平稳性有要求、转速中等的动力传递环节，用来弥补安装过程中两根对接轴无法做到绝对同轴的径向偏移问题，避免轴系因强行对中产生额外的弯曲应力，延长轴承、轴件以及配套动力元件的使用寿命。这类联轴器的核心功能是在传递额定扭矩的过程中，通过中间十字滑块的滑动配合，吸收两轴之间的径向错位，同时不会像刚性联轴器那样把安装偏差产生的附加载荷直接传递到两端的支撑部件上，相比弹性套柱销联轴器，它不存在橡胶弹性元件老化失效的问题，在常温、无强腐蚀的常规工业环境下使用寿命更长，维护成本更低。从设计思路来看，这款联轴器采用三段式分体结构，两端是带轴孔和键槽的轴套，分别用于紧固连接主动轴和从动轴，两个轴套相对的端面上开有互相垂直的径向凹槽，中间的十字滑块两侧带有对应匹配的凸榫，装配时凸榫嵌入两端轴套的凹槽内，当两轴存在径向偏移时，滑块可以在凹槽内做小范围的径向滑动，自动补偿错位量，同时保证两端轴的转动同步，不会出现传动丢转的问题。在外形尺寸与安装边界上，这款联轴器的整体轮廓为同轴圆柱结构，两端伸出的轴段直径统一，中间的联轴主体部分外径大于轴段直径，安装时需要预留足够的径向空间容纳主体外径，轴向长度需要匹配两轴端之间的预留间隙，轴孔与轴的配合采用过渡配合加键连接的方式，保证扭矩传递的可靠性，安装时不需要复杂的专用工装，只需将两端轴套分别固定在对应轴端，再装入中间滑块即可完成装配，日常维护仅需定期在滑块与凹槽的配合面涂抹润滑脂，降低滑动摩擦带来的磨损即可长期稳定运行。
