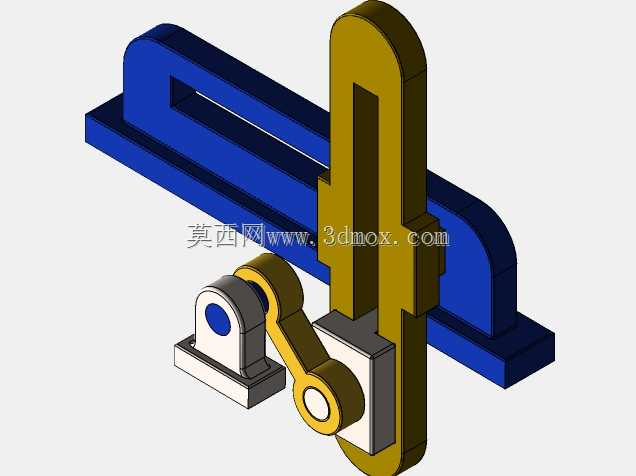

往复运动转换曲柄滑块传动结构

这套曲柄滑块传动结构，是机械传动领域里实现直线与旋转运动双向转换的经典执行机构，在各类需要运动形式切换的工业场景中有着极为广泛的应用。在汽车制造领域，它是往复式活塞发动机的核心传动基础，能够将活塞的直线往复做功转化为曲轴的旋转扭矩输出，为整车提供动力来源；在家居五金测试场景中，它可以作为抽屉滑轨耐久测试装置的核心执行端，通过设定固定的往复行程与频次，模拟数万次抽屉抽拉动作，验证滑轨的耐磨性能与结构强度；在汽车零部件测试场景中，它还能搭载适配夹具完成车门把手的耐久测试，通过反复的升降、提拉动作，验证把手结构的抗疲劳性能与操作可靠性。

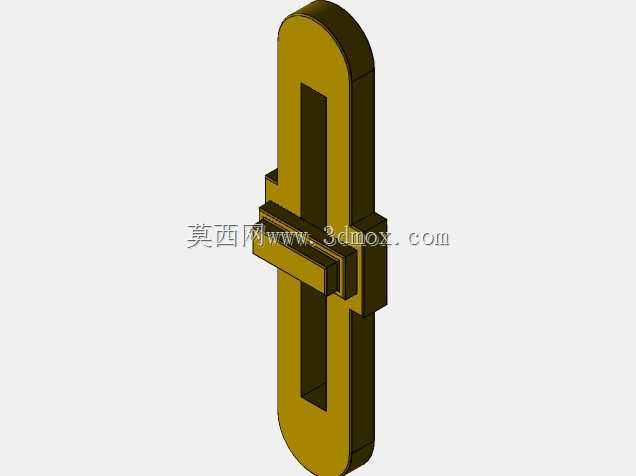

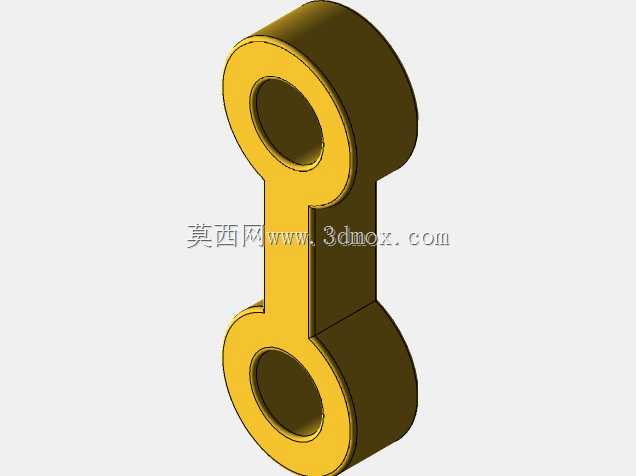

从功能特性来看，这套机构具备稳定的运动转换能力，既可以将曲柄端输入的连续旋转运动，转化为滑块端的可控直线往复输出，也能够将滑块端输入的直线往复动力，转化为曲柄端的旋转输出，适配不同动力输入场景的使用需求。机构的传动路径清晰，动力从曲柄端输入后，通过铰接的连杆传递至十字滑块，滑块被两侧的立式导向槽约束运动方向，仅能沿垂直于导轨的方向做直线往复动作，全程无多余自由度，传动过程卡顿少、传动效率高，能够长时间维持稳定的运动输出。

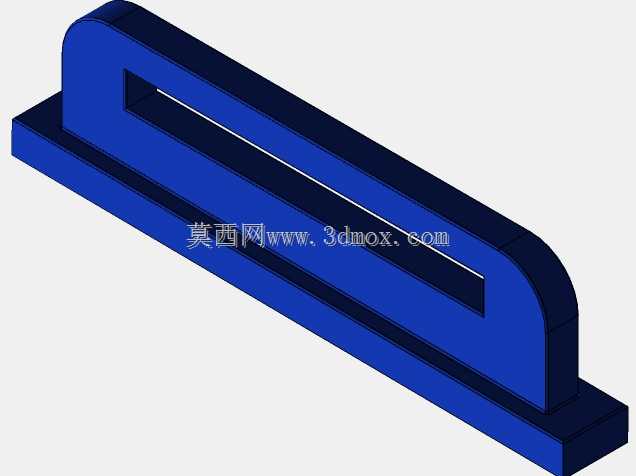

在设计思路上，这套结构优先考虑了传动的稳定性与安装适配性：底部采用一体式平直安装底座，预留了充足的安装固定点位，能够直接通过螺栓固定在测试台架、设备机架的安装平面上，不需要额外设计复杂的转接固定结构；导向部分采用双侧立式长导向槽设计，相比单侧边导向结构，能够大幅降低滑块运动过程中的侧向倾覆力矩，减少运动过程中的晃动与磨损，延长机构整体的使用寿命；曲柄与连杆的铰接位置、连杆与滑块的铰接位置都采用了耐磨铰接结构设计，能够有效降低长期往复运动带来的铰接点磨损，维持长期的传动精度。

从安装边界与尺寸适配来看，这套机构的整体外轮廓规整，底座的安装孔位按照通用工业台架的安装间距设计，横向安装跨度适配多数中小型测试设备、传动装置的安装空间，立式导向结构的高度经过优化，不会超出常规设备的上部安装净空要求；滑块的输出端预留了标准的夹具安装接口，能够根据不同的使用场景快速更换适配的执行夹具，不需要对主体结构进行二次改造，既可以直接集成到小型动力传输设备中作为核心传动单元，也可以单独作为测试执行机构安装到各类耐久测试台架上，适配不同场景的安装与使用需求。
