PC水冷系统用K40型方形膨胀水箱结构

这款方形膨胀水箱主要应用于桌面级PC分体式水冷散热回路中，是水冷循环系统里不可或缺的功能辅件，承担着稳定回路压力、容纳冷却液热胀冷缩余量、排出循环过程中裹挟气体、补充冷却液损耗的核心作用，能够有效避免水冷回路因温度变化产生压力波动引发的漏液、水泵气蚀、散热效率骤降等常见问题，保障PC水冷系统长期稳定运行。

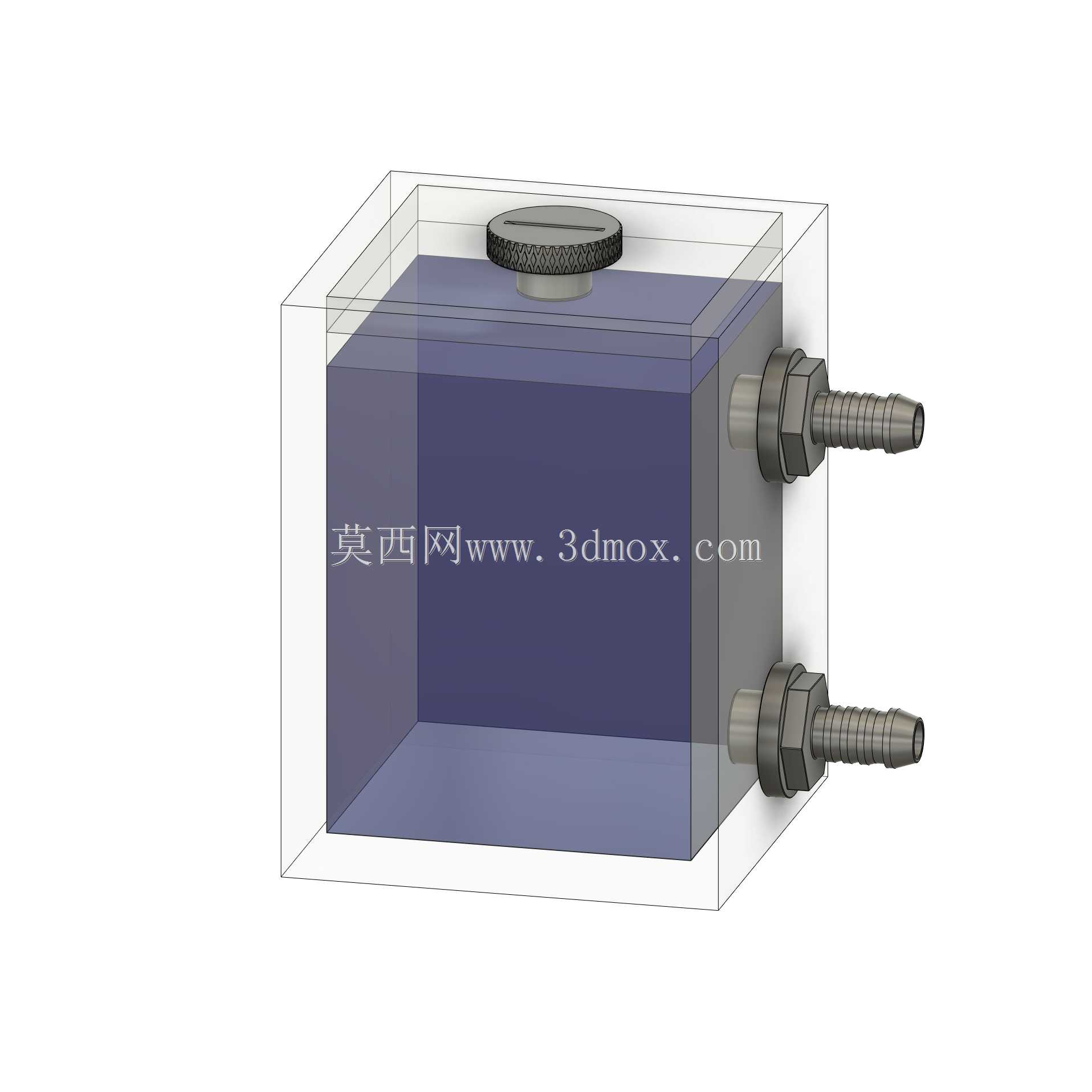

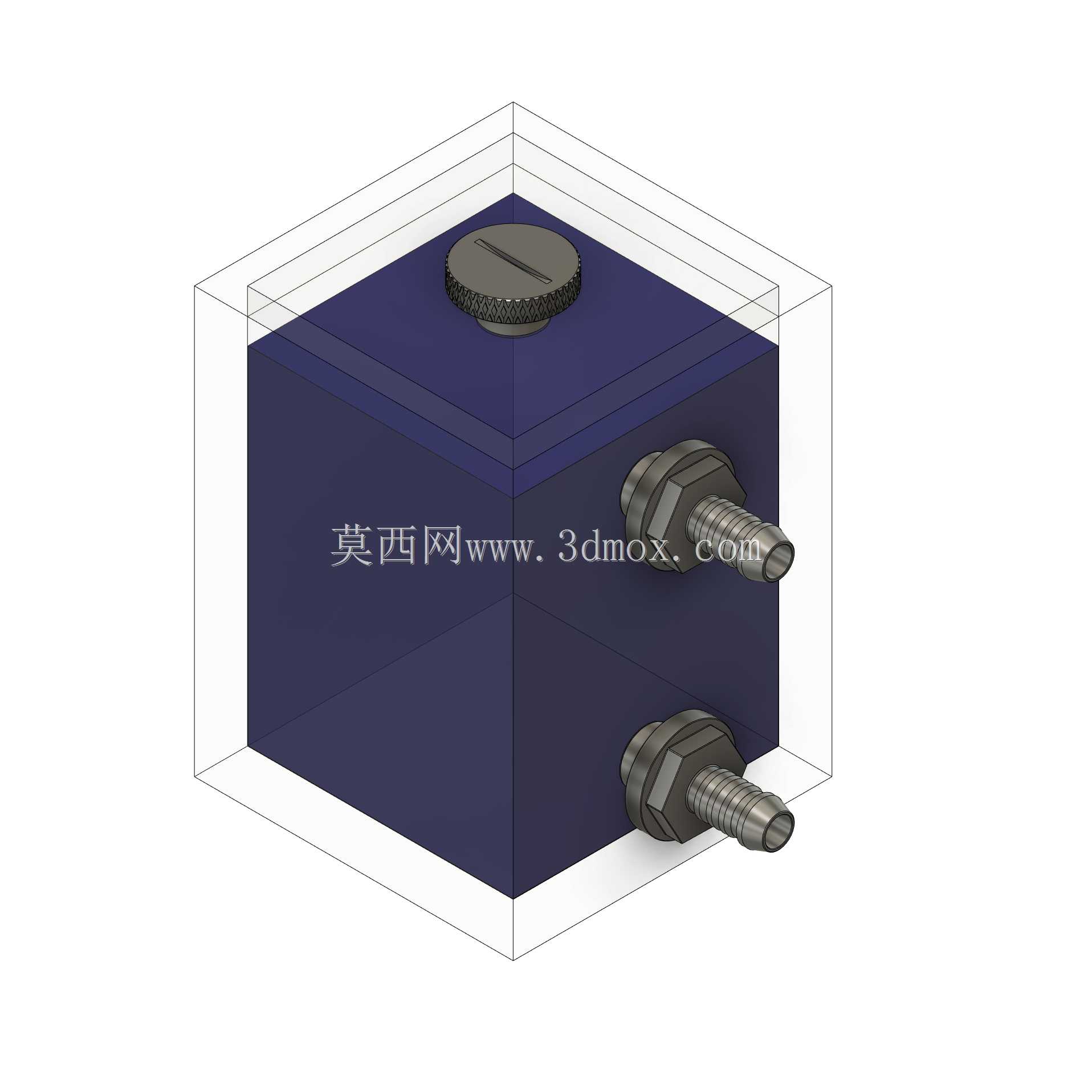

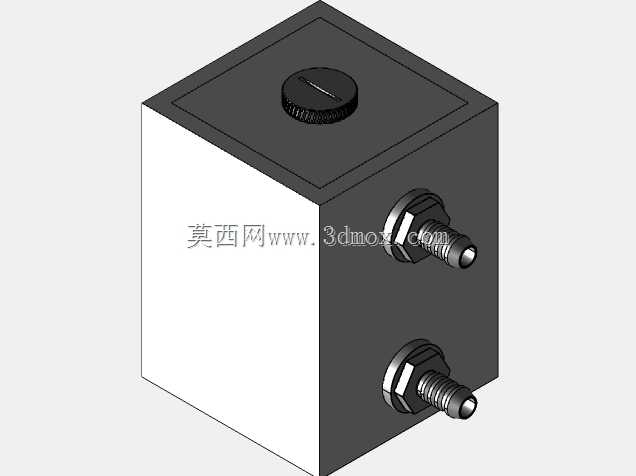

从功能特性来看，该水箱采用立方体构型设计，顶部设置带防滑纹路的旋拧式注液盖，既可以方便日常加注冷却液，也能通过密封结构保证回路的密闭性，避免冷却液挥发与外界杂质进入；箱体侧面布置两个外螺纹宝塔接头，分别对应水冷回路的出水与回水通路，接头采用阶梯式宝塔结构，搭配软管安装时可以通过卡箍实现可靠密封，防止运行过程中出现接头脱开、渗液的问题。箱体采用透明外框搭配深色内胆的结构设计，既可以直观观察内部冷却液的液位高度、液体浑浊程度，方便用户及时判断是否需要补充或更换冷却液，也能通过深色内胆遮挡内部管路杂影，提升装机后的视觉整洁度。

在设计思路上，这款水箱充分考虑了PC机箱内部的安装空间特性，立方体构型相比传统圆柱形水箱拥有更高的空间利用率，可以紧贴机箱冷排位、电源仓侧壁等平整安装面布置，不会出现圆柱水箱弧形面贴合不严、占用多余风道空间的问题。设计过程中重点优化了内部流道走向，两个接头采用上下错位布置，回水进入水箱后可以顺着箱体内壁平缓流动，减少水流冲击产生的气泡，同时让裹挟的气体有足够的空间向上析出聚集在水箱顶部，避免气体直接被水泵吸入造成流量波动与运行噪音。顶部注液盖的位置做了下沉式设计，安装后不会突出箱体顶面过多，适配机箱内部有限的垂直安装间隙，旋盖的防滑纹路做了加宽处理，用户徒手操作即可完成拧开与紧固，不需要借助额外工具。

从安装边界来看，该水箱整体为规整立方体，外部轮廓尺寸适配主流ATX、MATX机箱的水冷安装位，安装时可以通过配套的固定支架将箱体固定在机箱风扇位、冷排侧边或者电源仓顶面，两个侧出接头的中心距经过精准核算，连接软管后不会和周边的内存、显卡供电线、主板散热装甲产生空间干涉，接头的外螺纹规格适配PC水冷领域通用的软管口径，不需要额外制作转接头即可直接接入常规分体水冷回路。箱体的壁厚经过强度校核，能够承受水冷回路正常运行时的压力波动，长期使用不会出现箱体变形、开裂的问题，透明外框采用耐冷却液腐蚀的材质制作，长期接触水冷专用冷却液不会出现发黄、雾化、开裂的老化问题，能够长期保持清晰的液位观察效果与结构可靠性。
