AA型圆柱干电池外观结构三维建模

　　在消费电子、小型仪器仪表、工业控制手持终端、低功耗传感节点等场景中，AA圆柱电池是最常见的独立供电单元之一。这类电池的三维模型并不追求复杂内部电化学结构，而重点服务于产品结构布局、电池仓干涉检查、外观渲染与装配验证。建模时需要优先保证外轮廓、正负极特征、标识区域和接触端面的几何准确性，使数字样机中的电池占位与真实采购件保持一致。

　　从实际用途看，AA电池通常作为可拆卸能源装入遥控器、无线鼠标、便携测量工具、电动玩具、应急照明装置以及部分实验设备中。设备结构工程师在进行电池仓设计时，需要依据电池外形确定仓体长度、内径、弹片压缩行程、极性防反结构和取电池缺口。如果模型尺寸偏差过大，可能导致实物装配时出现装入困难、接触不良、极性片顶死或仓盖无法闭合等问题。因此，看似简单的圆柱件，在整机设计中却直接影响用户更换电池的操作体验和供电可靠性。

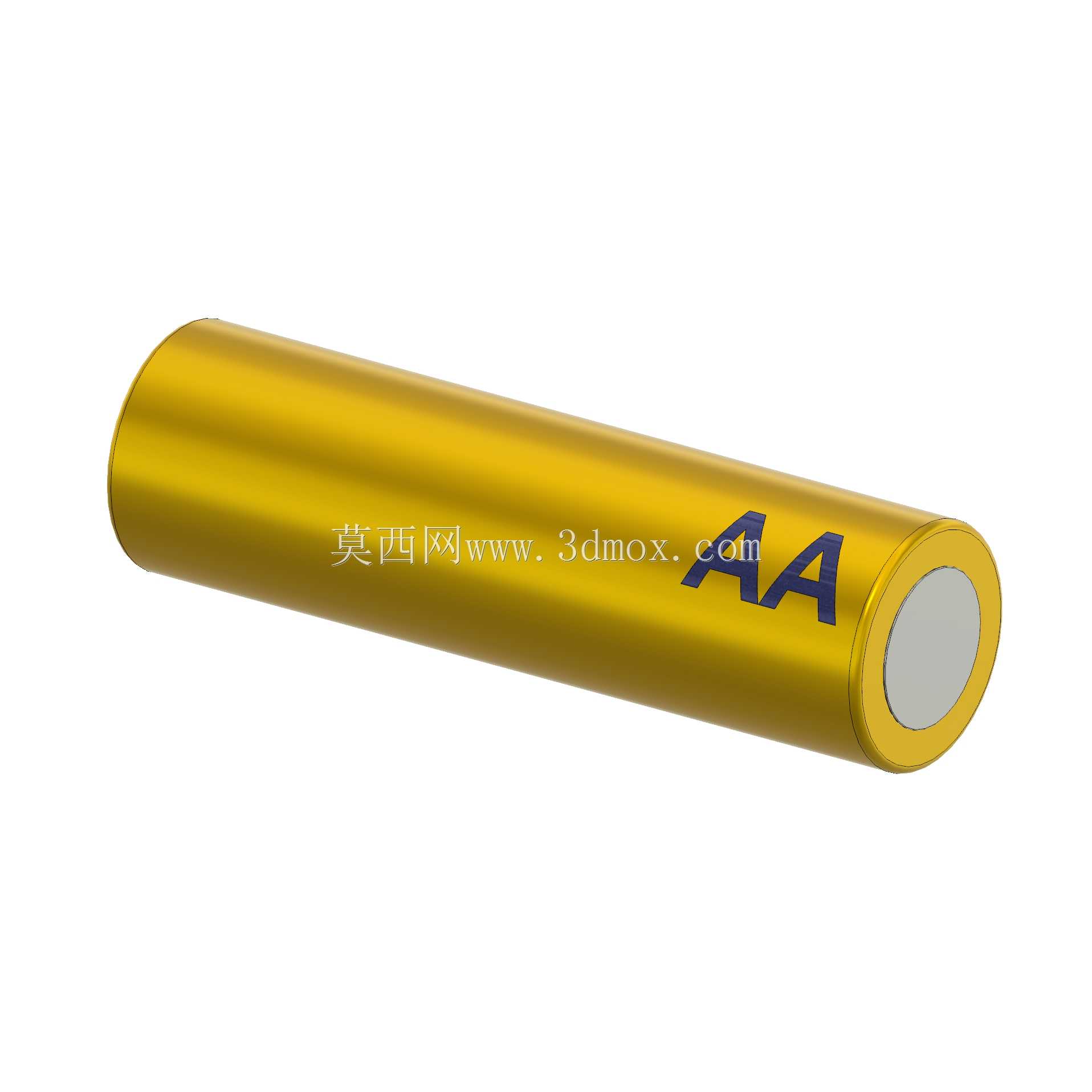

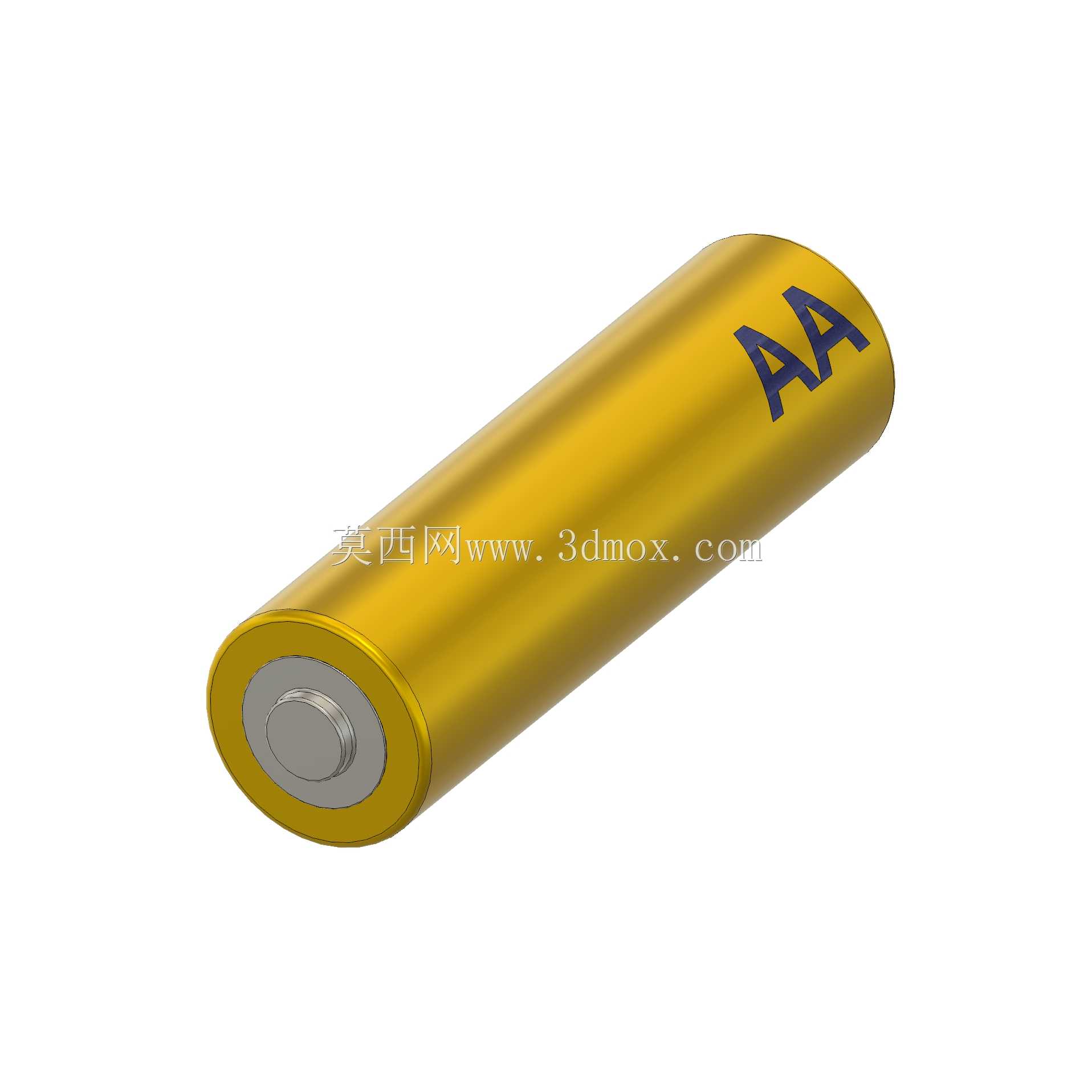

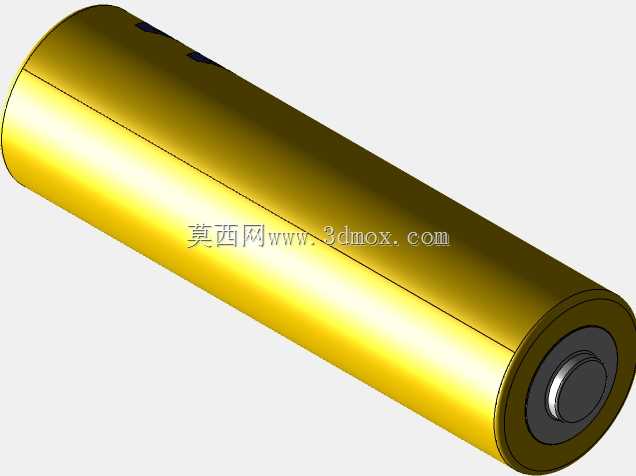

　　该模型以标准AA圆柱单体为对象，主体采用回转体方式构建，外壳表现为光滑圆柱面，一端设置凸起的正极金属端帽，另一端为平整负极接触面。正极区域通过台阶和圆形端面区分绝缘封边与金属触点，能够在装配体中清晰表达与电池弹片、弹簧或触片的接触关系。圆柱侧面保留AA标识区域，便于在效果图、爆炸图或维修说明中识别电池规格。整体造型简洁，但关键边界均围绕真实装配件的配合需求展开。

　　设计思路上，这类模型不宜过度简化为单纯圆柱体。若忽略正极凸起高度，电池仓轴向间隙计算会失真；若省略负极端面与外壳卷边差异，接触片的压缩量判断也会失去参考。较合理的建模方式是先以草图旋转得到主体轮廓，再对正极端帽、封边圆角、端面平面进行分层处理；侧面标识可通过包覆、贴图或独立曲面特征实现。对于只做空间校核的装配体，可使用轻量化版本；对于产品展示图，则保留端面金属质感和外壳色彩区分。

　　外形尺寸方面，AA电池属于标准化圆柱电池，工程布局中应按常用单体的直径、总长度和正极凸起范围建立包络体。电池仓设计不能只按名义尺寸画孔，还需要考虑公差累积、塑料件收缩、标签纸厚度以及不同品牌电池之间的细微差异。模型在装配环境中应作为刚性参考件使用，周围预留合理的插拔间隙；轴向方向要同时满足正极弹片预压和负极支撑，径向方向则要避免电池在仓内晃动过大。对于多节串联或并联的电池座，还应结合中心距、极性方向和导电片路径进行整体校核。

　　在工业设备里，AA电池常作为后备电源或低功耗模块电源出现，例如仪表参数保持单元、小型无线发送模块、现场校准器等。此时模型除了用于外观，还可参与维护空间评估：工程师需要确认电池更换方向是否顺手，仓门打开后是否有足够手指空间，电池取出方向是否被电路板、接线端子或外壳筋位阻挡。若设备处于振动环境，还需在电池周围增加筋位、弹片或海绵压紧结构，模型可用于检查这些限位结构是否与电池外圆发生干涉。

　　从建模规范角度看，圆柱电池适合建立参数化骨架，将直径、总长、端帽直径、端帽高度、圆角半径等作为关键尺寸控制。这样在后续需要切换AAA、CR123A或其他圆柱电源时，能够通过复制模型并调整参数快速得到相似件。对于渲染用途，外壳材质可区分为金属镀层、PVC标签或纸质标签；正极端帽使用高反射金属材质，负极端面略降低反光，以增强真实感。但在结构评审中，材质表现应让位于尺寸和装配关系，不能为了视觉效果而改变关键几何。

　　安装边界还涉及电气安全与防呆设计。AA电池虽然电压不高，但在电池仓内仍需保证正负极导电件不通过金属异物短路。模型可用于检查相邻电池之间的隔筋高度、极性符号位置、仓盖内侧提示文字与实际电池方向是否一致。对于可拆卸电池盖，还要在打开状态下验证电池不会因弹簧推力直接弹出，也不会因过盈配合而难以取出。这些细节在整机三维评审中往往比单体外观更有工程价值。

　　总体而言，AA电池模型的核心不是复杂曲面，而是标准化、可装配和可复用。准确的圆柱轮廓、清晰的正负极结构、合理的标识区域以及与电池仓相关的边界尺寸，使其能够在消费产品、仪器仪表和小型工业设备开发中持续作为基础零件使用。结构工程师借助该模型可以完成空间占位、干涉检查、维护性评估和展示渲染，从而减少实物阶段因电池仓配合不当带来的返工。
