吉普牧马人TJ客舱空气过滤装置结构设计

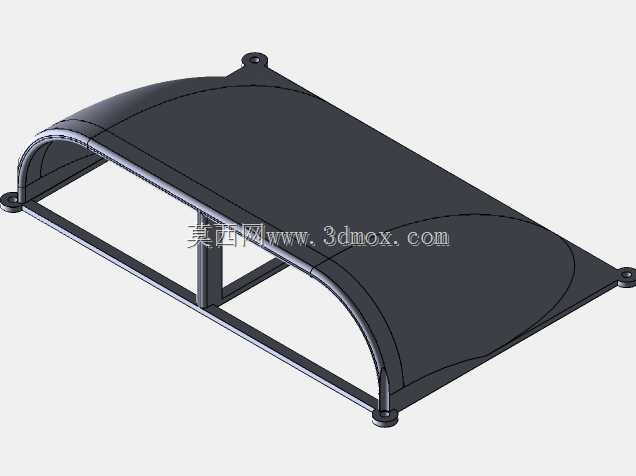

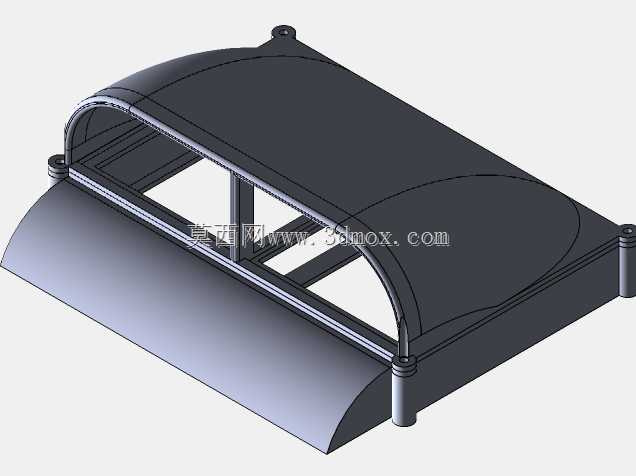

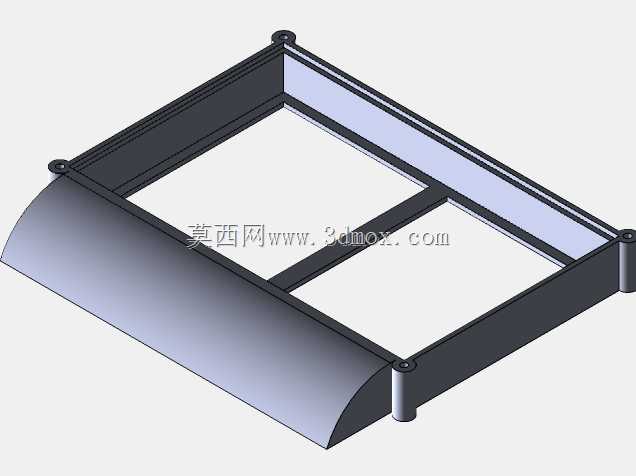

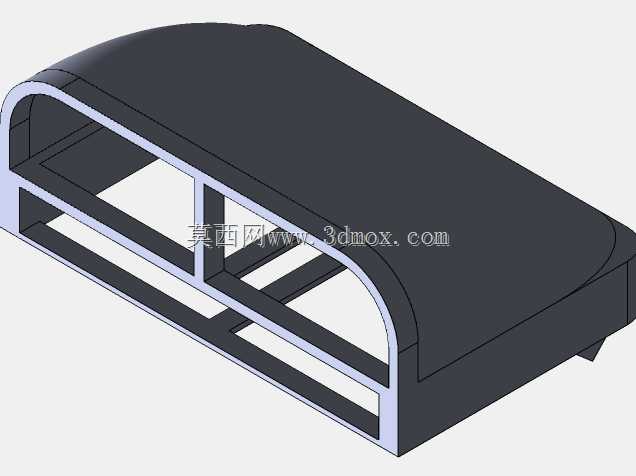

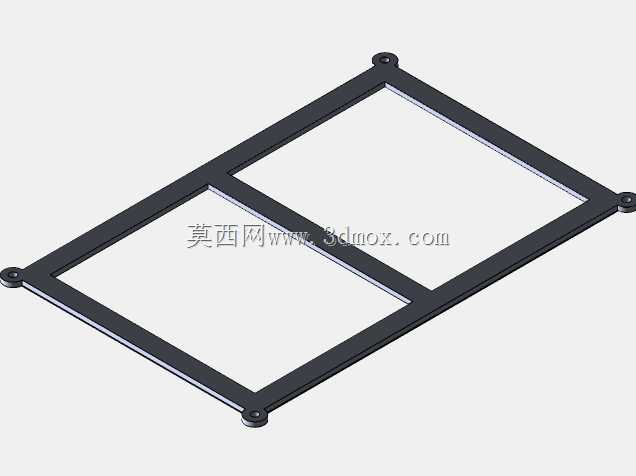

该款空气过滤装置专为硬派越野车型的客舱通风场景设计，适配非铺装路面行驶、户外穿越、荒漠戈壁行进等多尘作业环境，解决越野场景下外界扬尘、碎屑、灰烬、花粉等颗粒物随通风气流侵入客舱的痛点，为驾乘人员构建洁净的舱内呼吸环境，同时避免大颗粒碎屑堵塞客舱通风风道，延长车内通风系统的使用寿命。装置整体采用弧面贴合式外形设计，上盖采用与车顶弧度匹配的流线型曲面结构，能够完美贴合牧马人TJ车型前围通风口的安装曲面，不会额外突出车身轮廓，避免越野行驶中被树枝、碎石剐蹭损坏，两侧设置的铰接安装位可实现上盖的快速开合，无需复杂工具即可完成内部滤材的更换与日常维护，适配户外场景下的快速维保需求。装置的核心过滤区域采用多格镂空支撑结构，既能够保证通风气流的顺畅通过，降低通风系统的风阻损耗，避免出现通风风量不足的问题，又能够为过滤材料提供均匀的支撑力，避免车辆颠簸、气流冲击下滤材出现变形、移位，保证过滤面的完整覆盖。装置整体外形边界尺寸控制在6.5英寸×10英寸×3.5英寸，完全适配牧马人TJ车型前围通风口的预留安装空间，安装时无需对原车车身结构进行打孔、切割等破坏性改装，可直接利用原车通风口的固定点位完成装配，降低改装门槛与安装成本。设计过程中充分考虑越野场景的复杂工况，装置外壳采用耐候性工程塑料材质，能够耐受高低温交替、紫外线长期照射、泥水飞溅侵蚀等恶劣环境，不会出现老化开裂、脆化变形等问题；边缘位置设置有密封压合结构，上盖闭合后可与底座紧密贴合，避免未经过滤的空气从装配缝隙处漏入客舱，保证全路径过滤效果。装置的气流路径经过优化设计，外界空气从装置前端的进风面进入后，会均匀穿过滤材层，大颗粒碎屑、灰尘会被滤材拦截，洁净空气则通过镂空支撑结构进入客舱通风道，既保证了足够的通风量，又实现了颗粒物的高效拦截，适配越野行驶时开窗、外循环通风的使用需求，即使在车队跟车穿越扬尘路段时，也能有效阻隔前车扬起的尘土进入舱内，大幅提升越野出行的驾乘舒适度。
