方程式赛车转向操控传动结构设计

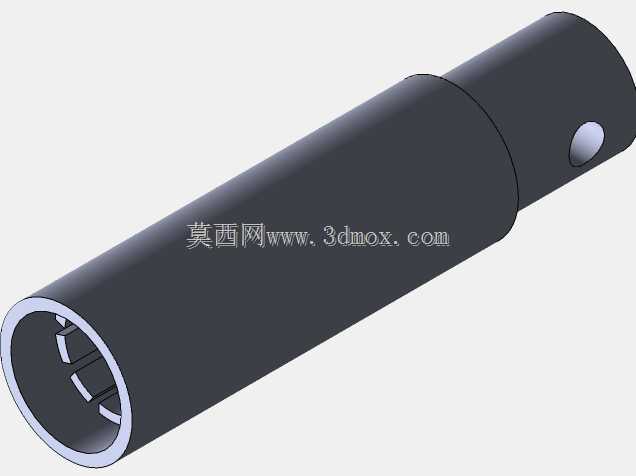

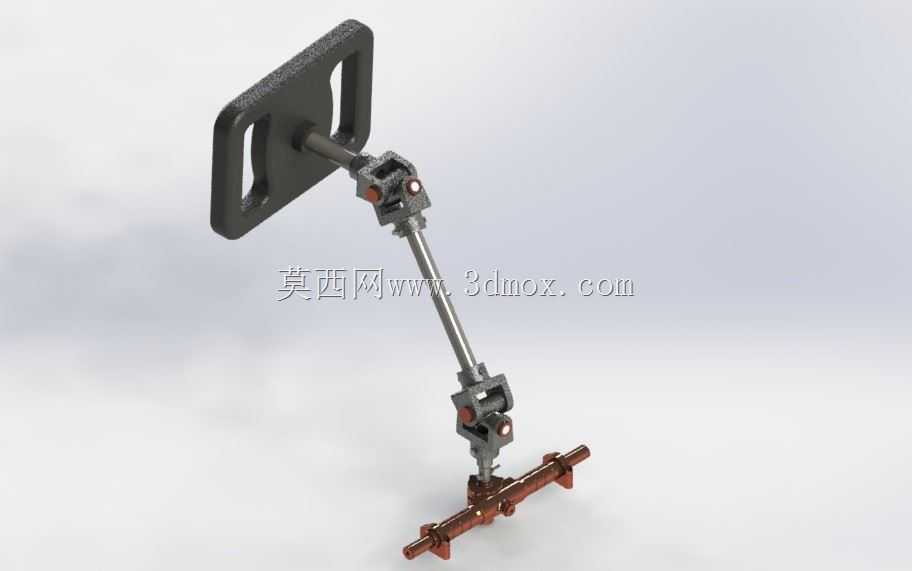

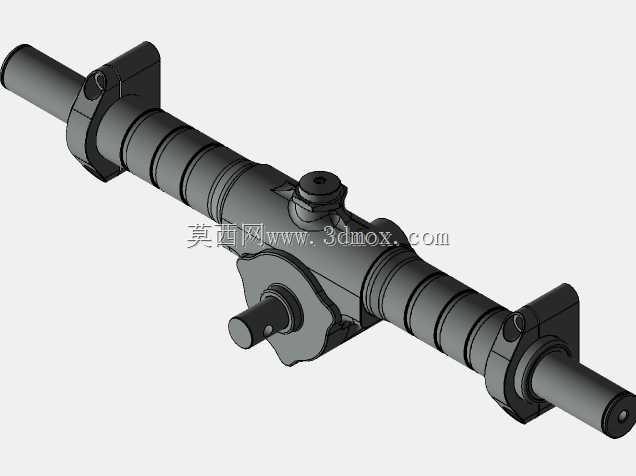

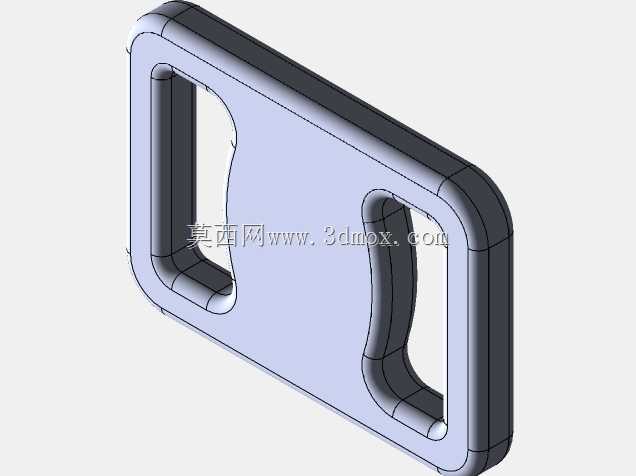

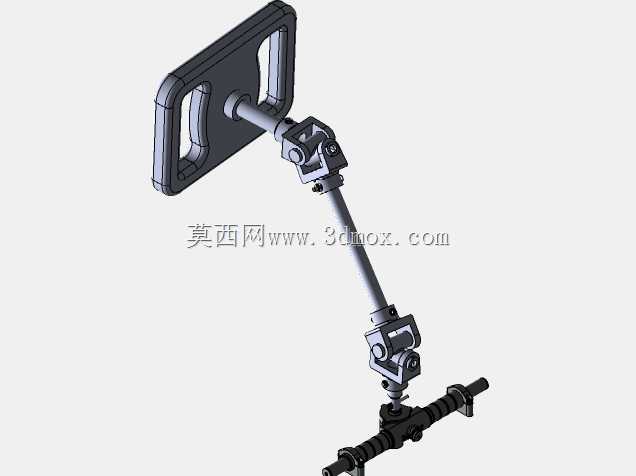

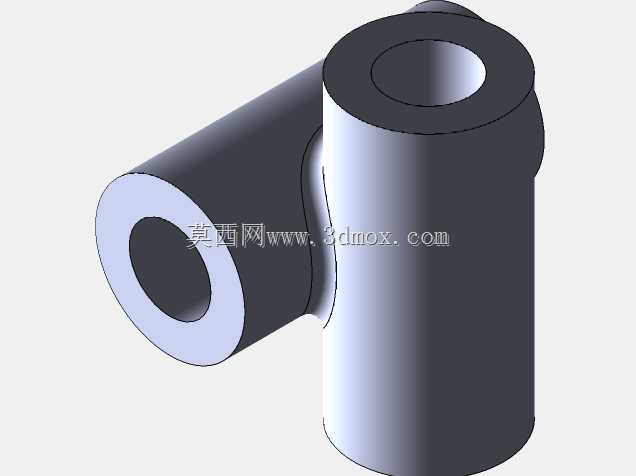

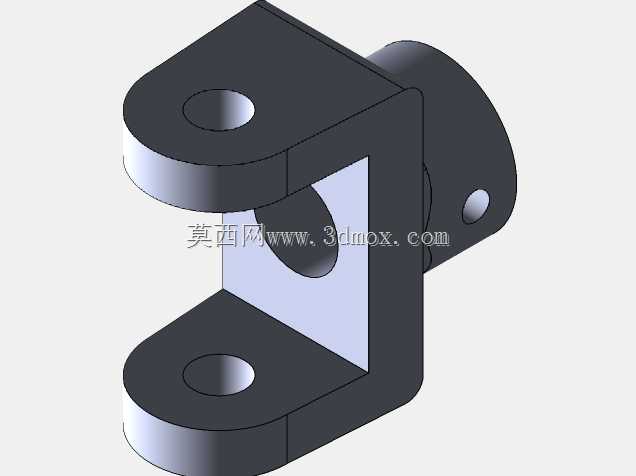

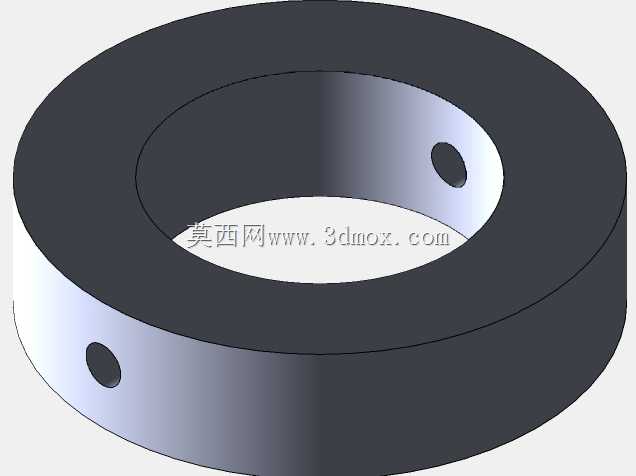

该结构专为大学生方程式赛事的单人竞速赛车设计，核心应用场景为封闭铺装赛道的高速竞技场景，承担驾驶员转向指令输入、力矩传递、车轮转角精准控制的核心功能，直接决定赛车的转向响应速度、操控精准度与赛道行驶极限，是方程式赛车底盘系统中直接关联驾驶手感与圈速表现的核心部件。整套结构从驾驶员握持的操控端开始，依次连接转向传动轴、双十字万向节组、转向器输入轴、齿轮齿条啮合副、两侧横拉杆输出端，最终连接车轮转向节形成完整的力传递闭环，可将驾驶员施加在操控端的力矩经过合理的传动比放大后，转化为前轮的同步偏转，实现赛车行驶方向的精准控制。设计过程中充分考虑方程式赛车的低坐姿驾驶姿态，转向柱采用分段式倾斜布置，通过两组十字万向节补偿轴线夹角，既避开驾驶舱内的乘员腿部空间、仪表安装区域与车架加强结构的干涉，又保证转向力矩传递过程中无卡滞、无旷量，转向输入的线性度全程一致，避免不同转角下转向手感出现突兀变化。转向操控端采用镂空式矩形握把设计，相比传统圆形方向盘更适配方程式赛车的小转角操控需求，握把边缘做圆角过渡处理，表面预留防滑包覆安装位，保证驾驶员在高G值过弯时能稳定握持，不会出现打滑脱手的情况。转向器采用齿轮齿条式结构，整体壳体采用轻量化铝合金材质设计，齿条行程匹配赛事要求的最大前轮转角，保证赛车在低速弯道、掉头弯工况下拥有足够的转向角度，减少转弯半径提升赛道灵活性；两侧横拉杆采用可调长度设计，可通过杆端螺纹调整前轮前束参数，适配不同赛道的抓地力特性与调校需求。安装边界方面，转向柱上端通过带缓冲衬套的安装座固定在驾驶舱前围的车架管梁上，可吸收行驶过程中传递到方向盘的细碎振动，降低驾驶员长时间驾驶的疲劳感；转向器壳体通过两组螺栓刚性固定在前悬架副车架的安装平面上，安装点位置经过受力优化，可承受极限转向工况下的横向冲击力，不会出现安装点变形导致的转向虚位。整套结构的所有运动部件都预留了足够的运动间隙，在全行程转向过程中不会与周边的车架管路、制动线束、悬架摆臂发生运动干涉，各铰接点都预留了润滑脂加注位置，可在赛事整备过程中快速完成维护保养，保证整个赛事周期内转向系统的工作可靠性。
