弧形带安装耳PCB防护壳体结构设计

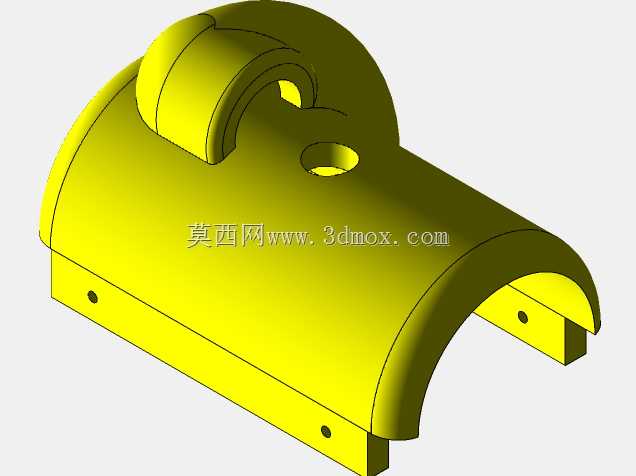

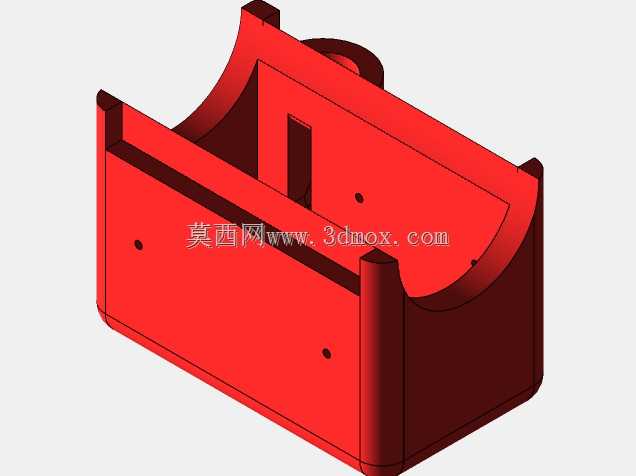

这款弧形PCB防护壳体，主要应用于户外小型电子控制单元、车载外置传感模块、工业现场分布式采集终端的电路板封装场景，能够为内置的印刷电路板提供可靠的物理防护与安装支撑，适配需要贴合弧面安装基体的使用环境，避免常规方形壳体在曲面安装时出现贴合缝隙大、固定不稳的问题。从实际用途来看，该壳体可以隔绝外界粉尘、飞溅液体对PCB板的侵蚀，同时预留的顶部挂耳结构能够实现快速挂装，侧边的安装凸缘带预设孔位，可通过螺丝将壳体牢牢固定在安装基座上，适配设备检修时快速拆装的需求，无需额外设计复杂的固定支架。在功能特性上，壳体采用半包围弧形结构，上壳为光滑弧面，能够减少外力冲击时的应力集中，相比直角方形壳体抗挤压能力提升明显；底部延伸出的带孔安装边，既可以作为上下壳的连接定位边，也能直接作为整机的安装固定位，减少额外配件的使用；顶部一体成型的挂耳做了圆弧过渡处理，挂装时不会出现应力断裂问题，挂耳旁预留的通孔可用于走线或者安装状态指示灯，无需额外在壳体上开孔加工。设计思路上，这款壳体优先考虑安装场景的适配性，针对曲面安装的需求将主体外壳设计为等厚弧形结构，内壁预留PCB板的安装卡槽位，可直接将PCB板卡入卡槽完成定位，省去内部打胶或者螺丝固定PCB的工序；安装孔位的位置做了局部加厚处理，避免螺丝锁附时出现壳体开裂的问题；整体壁厚均匀，适配注塑成型的工艺要求，不会出现壁厚不均导致的缩水、变形问题。从安装边界来看，壳体主体弧面的曲率适配常规直径80-120mm的圆柱类安装基体，侧边安装凸缘的三个孔位呈等距分布，孔中心距壳体底边的距离统一，安装时可直接在基体上对应位置打孔，无需反复调整定位；顶部挂耳的内孔尺寸适配常规M4规格的挂装螺丝，能够满足10kg以内的挂载承重需求，壳体内部的容纳空间可容纳最大尺寸为长120mm、宽60mm、板厚1.6mm的标准PCB板，预留的走线空间可容纳直径5mm以内的线缆穿过，满足多数小型控制板的封装需求。
