带安装耳位的异形法兰式金属连接板

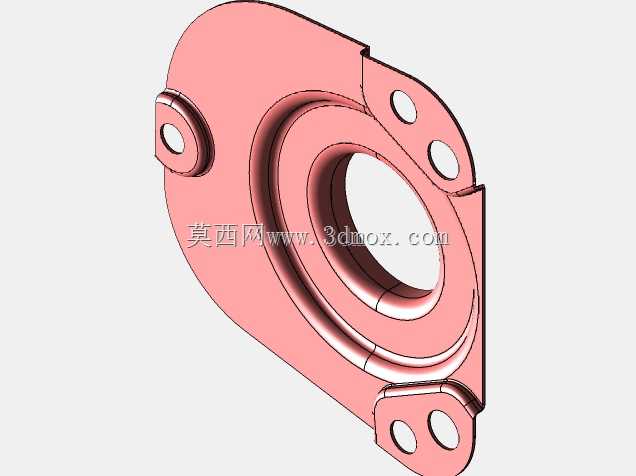

这款异形法兰式金属连接板，主要应用在中小型动力设备的端侧连接场景，常见于小型内燃机组、液压泵站、传动箱体的端面密封与部件衔接位置，承担轴向定位、周边部件安装承载、密封面压紧的核心作用，是动力传输单元与外部附属部件衔接的关键受力零件。从实际使用场景来看，这类零件多布置在设备端盖与外接管路、附属支架的衔接位置，既需要保证中心轴孔周边的密封贴合度，避免内部润滑介质、压力介质出现渗漏，又要通过周边分布的安装孔位，为周边的传感器支架、管线固定卡扣、小型附属泵体提供可靠的安装基准，替代传统零散的焊接固定座，让设备端侧的部件布局更紧凑，装配效率更高。在功能特性设计上，这款零件采用了非对称的异形轮廓，没有采用常规圆形法兰的等径外轮廓设计，而是根据端侧实际的安装空间做了轮廓裁切，在保证安装强度的前提下尽可能缩减零件的整体重量，同时规避周边其他部件的运动干涉。中心位置的阶梯沉孔结构，是为了适配密封件的安装尺寸，沉孔的深度与直径公差严格匹配对应规格的O型密封圈或者纸质密封垫的压缩量要求，装配后可以保证密封面的压力均匀分布，不会出现局部压力过大导致密封件损坏、或者压力不足导致渗漏的问题。零件上分布的多组安装孔做了差异化设计：左侧突出的单耳位孔位用于大载荷部件的铰接固定，孔位周边做了翻边增厚处理，提升孔位的抗剪切强度，避免长期受交变载荷出现孔位开裂；上下侧分布的双耳位双孔结构，用于零件自身与设备主体端面的锁紧固定，孔位间距严格匹配设备端面上的螺纹孔位置公差，保证装配时可以顺利对位，不会出现错位无法安装的问题；右侧突出的两个小孔位，则是用于轻量化附属部件的固定，不需要过高的锁紧力矩，满足小部件的安装需求即可。在设计思路上，这款零件优先考虑了安装边界的适配性，整体外轮廓的最大尺寸严格控制在设备端侧的预留安装空间内，所有突出的耳位结构都避开了端面上的加强筋、油道孔、接线端子位置，装配后不会和周边已有部件产生空间冲突。零件的板材厚度根据受力仿真结果做了优化，中心密封区域的板材厚度略高于周边耳位区域，通过冲压成型的方式做出阶梯结构，既保证中心密封面的刚性，避免锁紧时出现板面变形导致密封失效，又尽可能减少了不必要的材料使用，降低零件的整体重量与生产成本。所有安装孔的边缘都做了去毛刺处理，孔位的同轴度、位置度公差都满足批量装配的精度要求，不需要装配时额外做锉修处理，可以直接上线装配，适配规模化的设备生产装配节奏。在长期使用过程中，这款零件的板面做了对应的表面处理，具备基础的防锈、抗腐蚀能力，可以适应常规工业场景下的油污、轻度潮湿的使用环境，不会因为短期的环境影响出现锈蚀剥落，保证连接位置的长期可靠性。
