伯克车头主轴箱安装固定座结构设计

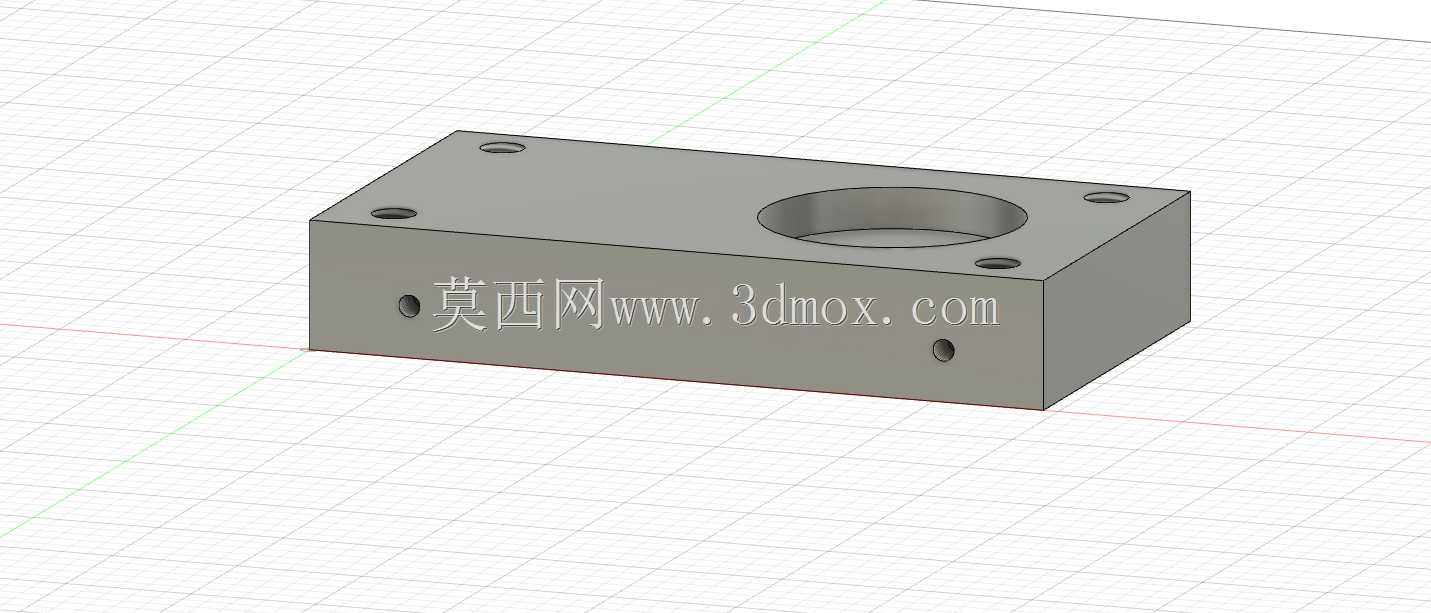

这款伯克车头座是小型精密加工设备主轴系统的核心安装承载部件，主要应用于台式小型车床、精密仪表车床以及专用非标加工设备的主轴箱装配环节，承担着固定主轴箱、保障主轴回转精度、传递切削载荷的关键作用，是小型加工设备床头箱部位不可或缺的基础支撑构件。在实际设备运行过程中，主轴带动工件或者刀具做高速回转切削动作，会产生持续的径向切削力、轴向进给力以及振动载荷，这款安装座通过自身的刚性结构将所有载荷均匀传递到设备床身基体上，避免主轴箱出现位移、偏斜，保障加工过程的精度稳定性。从功能特性来看，该构件采用整体式方块结构设计，主体为规整的长方体构型，顶面设置有大直径的主轴安装通孔，用于穿设主轴组件并实现主轴箱的定位套接，孔位周边均匀分布四个沉头安装孔，可通过内六角螺栓将主轴箱与基座牢牢锁合，避免高速运转下出现连接松动；构件侧面设置有两个径向的小直径定位孔，用于安装锁紧顶丝，可对穿入基座的直径为2的轴进行周向与轴向的锁紧固定，防止轴件在运转过程中出现窜动、打滑问题，保障主轴箱与安装轴的同轴度精度。在设计思路上，这款安装座优先保障结构刚性与安装精度，整体采用等壁厚的实体结构设计，避免出现应力集中的薄壁、尖角结构，所有安装孔位的位置度公差严格控制在精密装配要求范围内，大直径主轴孔与侧面轴安装孔的垂直度经过精准校核，确保主轴安装后回转轴线与进给方向的平行度符合加工精度要求；安装孔全部采用沉头设计，既可以保证螺栓安装后端面平整无凸起，避免与周边运动部件产生干涉，也能增大螺栓与基座的接触面积，提升连接的紧固可靠性。从外形尺寸与安装边界来看，该基座整体为长方体构型，长宽高尺寸适配小型台式设备的床头安装空间，不会占用过多的床身安装位置，底部平整的安装面可与床身安装基面完全贴合，保障安装后的接触刚性；所有外接管路、线缆的排布空间都在设计时做了预留，侧面的顶丝孔位置避开了主轴的回转运动范围，安装操作时可从侧面直接完成顶丝锁紧，无需拆解周边部件，日常维护调整十分便捷。该基座的结构设计充分考虑了小型加工设备的装配需求，既满足了刚性承载的要求，也兼顾了安装调试的便捷性，能够适配多种小型回转加工设备的主轴安装场景，保障设备长期运转下的精度保持性。
