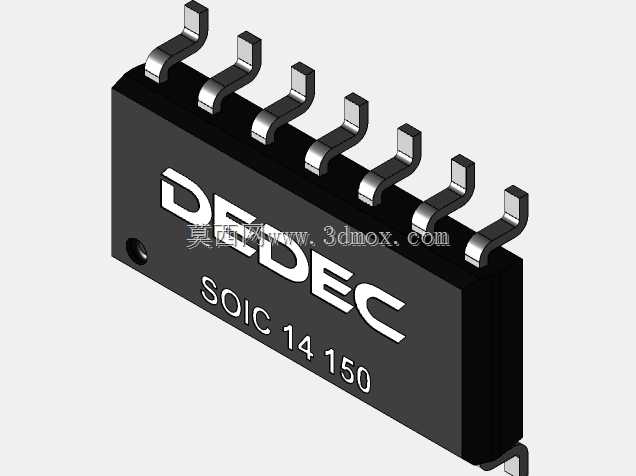

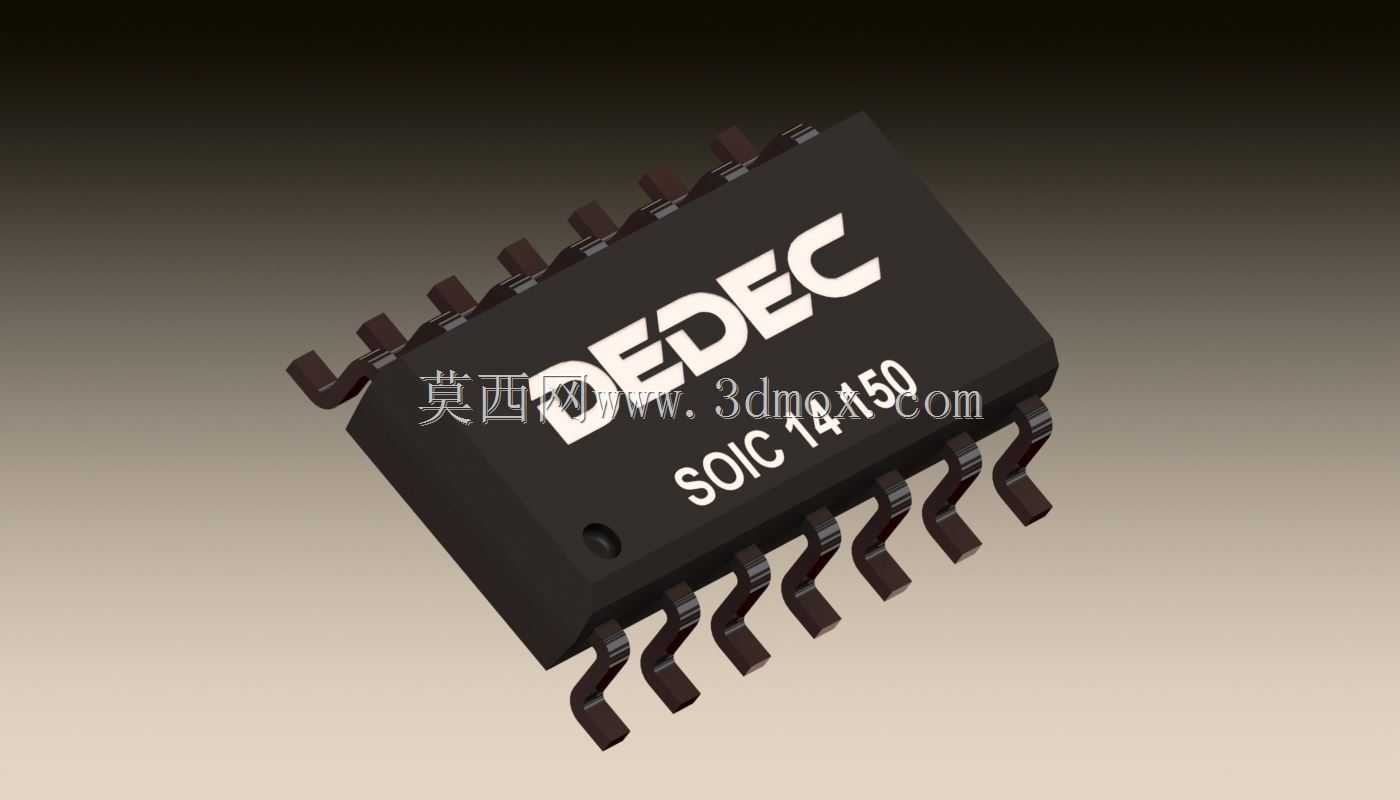

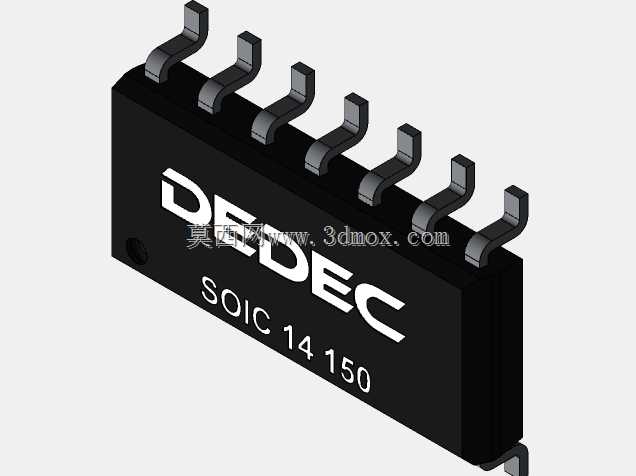

SOIC封装14引脚集成电路芯片三维结构

这款SOIC封装14引脚集成电路芯片，是表面贴装型半导体器件的典型代表，广泛应用于消费电子、工业控制、汽车电子、通讯设备等多个领域的电路板集成场景中，承担信号处理、逻辑控制、电源管理、接口转换等核心电路功能，是现代电子设备实现小型化、高密度组装不可或缺的基础元器件。在实际电路应用中，这类14针SOIC芯片常被用作小型逻辑控制器、信号放大器、接口驱动芯片、电源稳压芯片等，适配各类中小规模集成功能的电路需求，相比传统直插封装器件，其贴装形式能够大幅缩减电路板占用面积，提升整机的集成度与组装效率。从产品功能特性来看，该芯片采用标准小外形集成电路封装设计，本体为黑色阻燃环氧树脂塑封结构，具备良好的绝缘性能与机械防护能力，能够保护内部硅晶圆裸片不受外界潮气、粉尘与机械外力的损伤；两侧对称分布的14个鸥翼形引脚采用高导电性铜合金基材制作，表面做镀锡处理，既保证了焊接时的润湿性与连接可靠性，也具备合适的弹性模量，能够抵消焊接过程中因热膨胀系数差异产生的应力，避免引脚断裂或焊点虚接。在设计思路上，这款模型严格遵循JEDEC标准中SOIC-14封装的尺寸规范进行还原，充分考虑了实际生产中的贴装工艺要求：引脚间距、引脚伸出长度、本体长宽高比例都完全匹配工业量产的封装尺寸，能够直接用于PCB布局的干涉检查、组装工艺仿真、整机结构的空间适配验证。从外形尺寸与安装边界来看，该芯片本体宽度、长度符合窄体SOIC封装的通用规格，引脚成型后的总宽度、引脚末端的共面度都满足表面贴装技术的公差要求，在电路板设计时，预留的焊盘尺寸、芯片周边的元器件避让距离、返修操作空间都可以参考该模型的实际尺寸进行规划，避免出现组装时的结构干涉、焊接时的连锡短路等工艺问题。模型完整还原了芯片本体的标识区域、引脚的弯折弧度、本体边角的脱模斜度等细节特征，能够用于电子设备的结构展示、装配教学、工艺仿真等场景，帮助工程师在产品设计阶段提前验证元器件与壳体、周边结构件的空间匹配关系，优化电路板的布局布线方案，缩短产品研发的验证周期，降低打样阶段的结构适配风险。
