立式多层格构式安装支撑构件

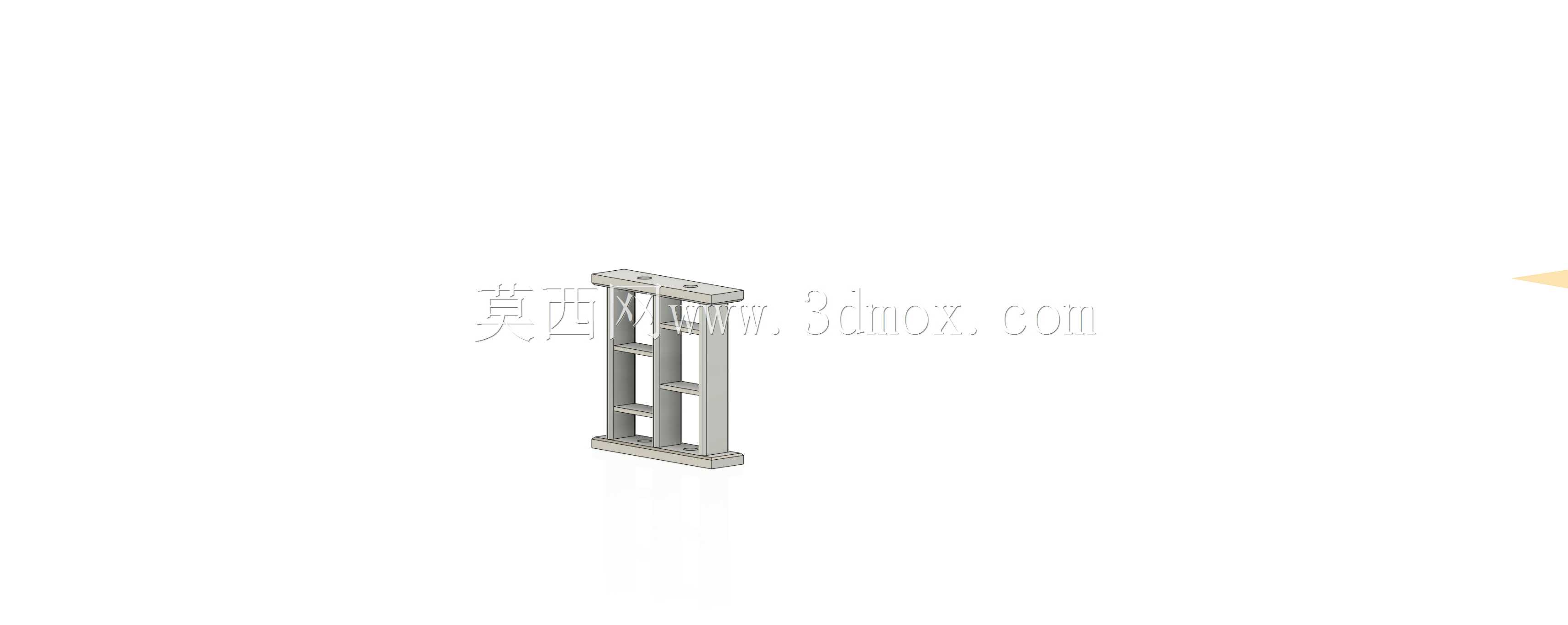

该立式支撑构件主要应用于工业生产装配线、自动化设备集成工位以及模块化试验台架的搭建场景，作为承载侧装功能模块、排布管线或固定小型执行元件的基础支撑结构使用，能够在紧凑的安装空间内提供分层的安装点位，适配多组件并排布设的装配需求，减少零散支架的使用量，提升工位整体的规整度。构件整体采用立式长条形格构式设计，主体由两侧平行的竖向主承力板与多层横向分隔板、内部加强肋板组合而成，沿竖向均匀设置多组独立的格构空腔，既可以为不同功能的小型元件提供独立的安装避让空间，也能通过格构结构在降低整体自重的同时保证足够的抗弯、抗扭结构强度，避免长尺寸立式支撑在受侧向载荷时出现形变。构件上下两端均设置带安装孔的平整法兰端面，可直接通过标准紧固件与底部安装基座、顶部衔接构件完成刚性连接，安装时无需额外焊接或现场裁切，适配标准化的快装装配流程。设计过程中优先考虑了安装兼容性与结构冗余度，两侧主承力板上预留的多组安装孔位采用通用孔距规格，可适配市面常见的小型传感器、气动元件、走线槽等组件的安装尺寸，内部的加强肋板沿竖向等距排布，将整体构件分隔为四个独立的安装单元，单格构空腔的净空尺寸经过反复校核，既能够容纳常规尺寸的功能模块嵌入安装，也不会因空腔过大造成结构强度的冗余浪费。构件的整体外形边界规整，无外凸的尖锐结构，安装后不会占用过多侧向操作空间，相邻构件并排布设时可紧密贴合排布，适合在多工位并行的自动化设备中批量使用，四个同规格构件配合使用时，可组合形成框架式的承载平台，为更大尺寸的设备模组提供稳定的四周支撑，格构内部的空腔还可作为走线通道使用，将设备的动力线、信号线隐藏在构件内部，避免管线外露造成的剐蹭风险与整洁度问题。构件的所有安装端面均做了平面度处理，连接后不会出现装配间隙，长期受载情况下也不会出现连接松动的问题，适配工业场景下长期连续运行的使用要求。
