立式顶扩口结构散热装置设计

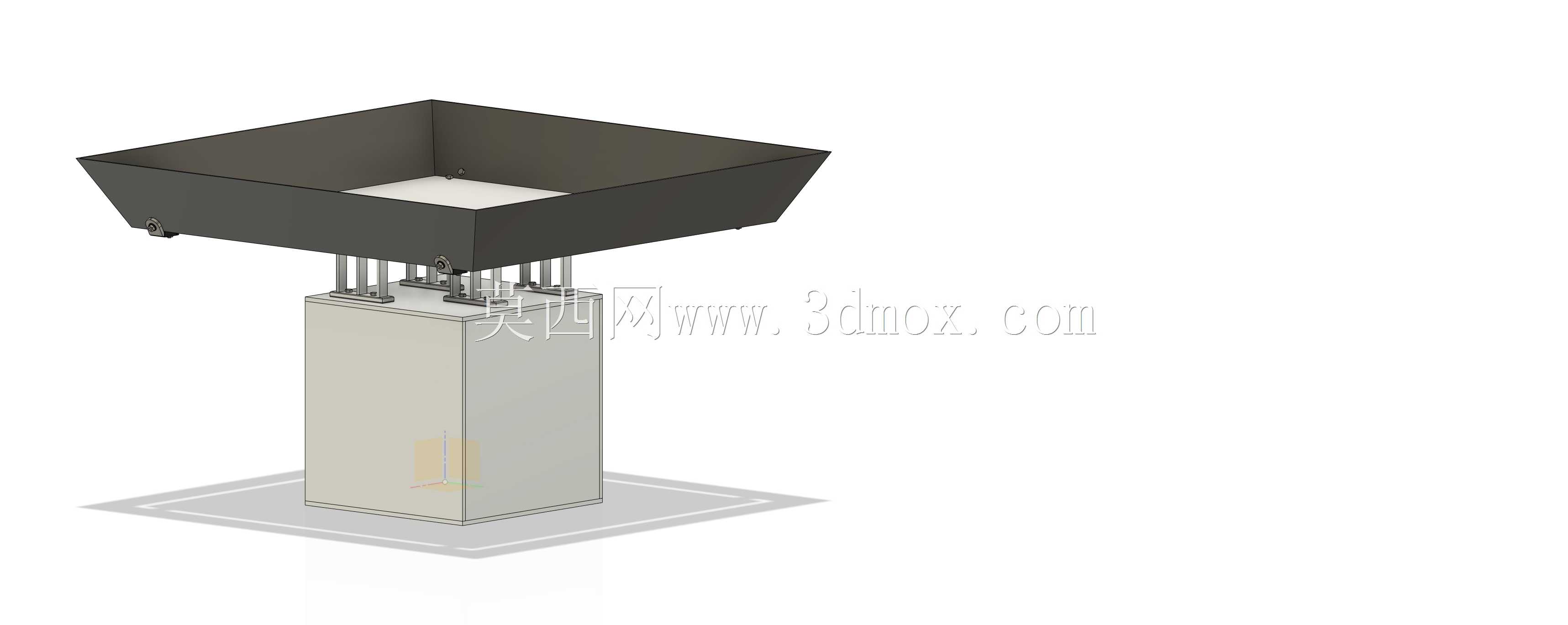

该散热装置主要面向密闭空间内的立式热源散热场景，常见于小型工业控制柜、立式动力单元、户外集成式电气舱等需要顶部集中排风散热的工况，能够将设备腔体内部积聚的热空气快速导流排出，避免核心元器件因长期高温运行出现性能衰减、寿命缩短甚至热击穿故障，适配需要垂直向上排风、不占用设备侧面安装空间的布局需求。装置整体采用立式分层结构设计，下部为方正的立式主体段，作为与热源设备对接的核心承载段，内部预留足够的风道流通空间，可根据实际散热需求匹配对应功率的轴流风机组件，主体段外壳采用薄壁钣金折弯成型，兼顾结构强度与轻量化需求，表面做防锈喷塑处理，适配工业场景下的防尘、防轻度腐蚀使用要求。上部采用倒梯形扩口集风罩设计，扩口段的四边向外倾斜延展，相比等径直筒排风结构，能够大幅扩大顶部的热风收集范围，覆盖设备腔体上部的整个热空气聚集区域，避免边角区域出现热风滞留的散热死角，集风罩与下部主体段之间通过多根均匀分布的立式支撑柱连接，支撑柱既能够固定集风罩的位置，保证上下段的连接刚度，避免设备运行振动导致结构移位，同时支撑柱之间预留的通透间隙也可作为辅助进风通道，在排风负压作用下补充部分常温空气，提升风道内的气流通量。底部设置方形安装法兰边，法兰边上预开对称分布的安装固定孔，能够直接通过螺栓与热源设备的顶部预留安装位对接，安装时仅需在设备顶部开设对应尺寸的通风口即可完成装配，不需要对设备原有结构做大规模改造，安装边界清晰，适配多数常规立式设备的顶部安装尺寸。设计过程中重点考量了风道的气流组织合理性，扩口段的倾斜角度经过气流模拟优化，既保证足够的集风覆盖范围，又避免角度过大导致风道局部出现涡流阻力，降低排风效率，同时整体结构无复杂异形曲面，所有钣金件均可通过常规折弯、切割工艺加工成型，加工难度低，装配工序简单，不需要专用工装即可完成整机组装，兼顾散热性能与生产制造成本的平衡，能够满足中小功率立式热源的常态化散热需求，运行过程中无额外易损部件，后期维护仅需定期清理风道积尘即可，长期运行可靠性较强。
