Voron2.4磁探针龙门架安装结构

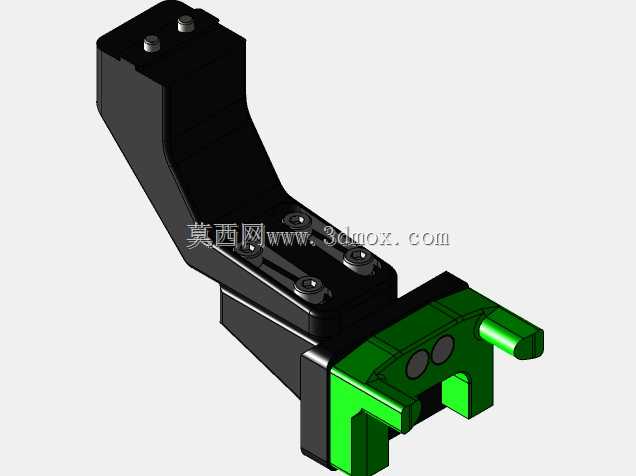

该结构是桌面级FDM 3D打印机的专用功能拓展安装组件，核心应用于Voron2.4机型的自动调平系统搭载场景，解决传统手动调平效率低、精度一致性差的痛点，为高精度熔融沉积成型提供稳定的探测硬件支撑。在实际打印作业流程中，该组件承载的磁探针可在打印前自动遍历热床多点位，通过非接触式磁感应反馈采集热床平面的高度差数据，传递给主控系统完成Z轴偏移量的自动补偿，大幅降低多批次打印的首层失败概率，尤其适配大尺寸成型仓的长时间连续打印工况，避免因热床形变、框架装配公差带来的成型缺陷。从功能特性来看，该安装结构采用分体式组合设计，黑色主体部分为探针的固定承载座，预留了两颗锁紧螺丝的安装位，可适配标准规格的Magprobe磁探针，夹持力度均匀且不会对探针外壳造成挤压损伤，保证内部磁感应元件的位置精度；绿色部分为龙门架连接基座，采用叉形卡位结构，可直接卡装在Voron2.4的X轴龙门铝型材上，配套的紧固螺丝可实现无打孔快速安装，不会破坏原有设备的框架结构，同时预留了探针走线的避让空间，避免运动过程中出现线缆拖拽、干涉的问题。设计思路上充分考虑了Voron2.4机型的运动特性，整体采用L形悬臂布局，将探针的探测端延伸至挤出头的侧下方，探测点位与喷嘴的相对位置经过精准校核，保证采集的高度数据与实际打印点位的偏差控制在0.02mm以内；结构做了等强度减重处理，在保证安装刚性的前提下尽可能降低组件重量，减少X轴运动单元的负载，避免高速运动时出现惯性抖动影响打印精度。安装边界方面，该组件适配Voron2.4标准2020规格的X轴龙门型材，安装后整体向X轴侧方延伸的尺寸不超过45mm，不会与打印机的Z轴导轨、成型仓侧壁发生运动干涉，探针的安装高度可通过承载座的腰型孔进行微调，适配不同长度规格的磁探针以及不同厚度的热床配置，安装完成后探针最低点与喷嘴的高度差可控制在1-2mm区间，保证探测触发的灵敏度与准确性，同时避免探针过低刮蹭热床表面的PEI贴膜。
