铝型材搭建概念固定龙门加工机架结构

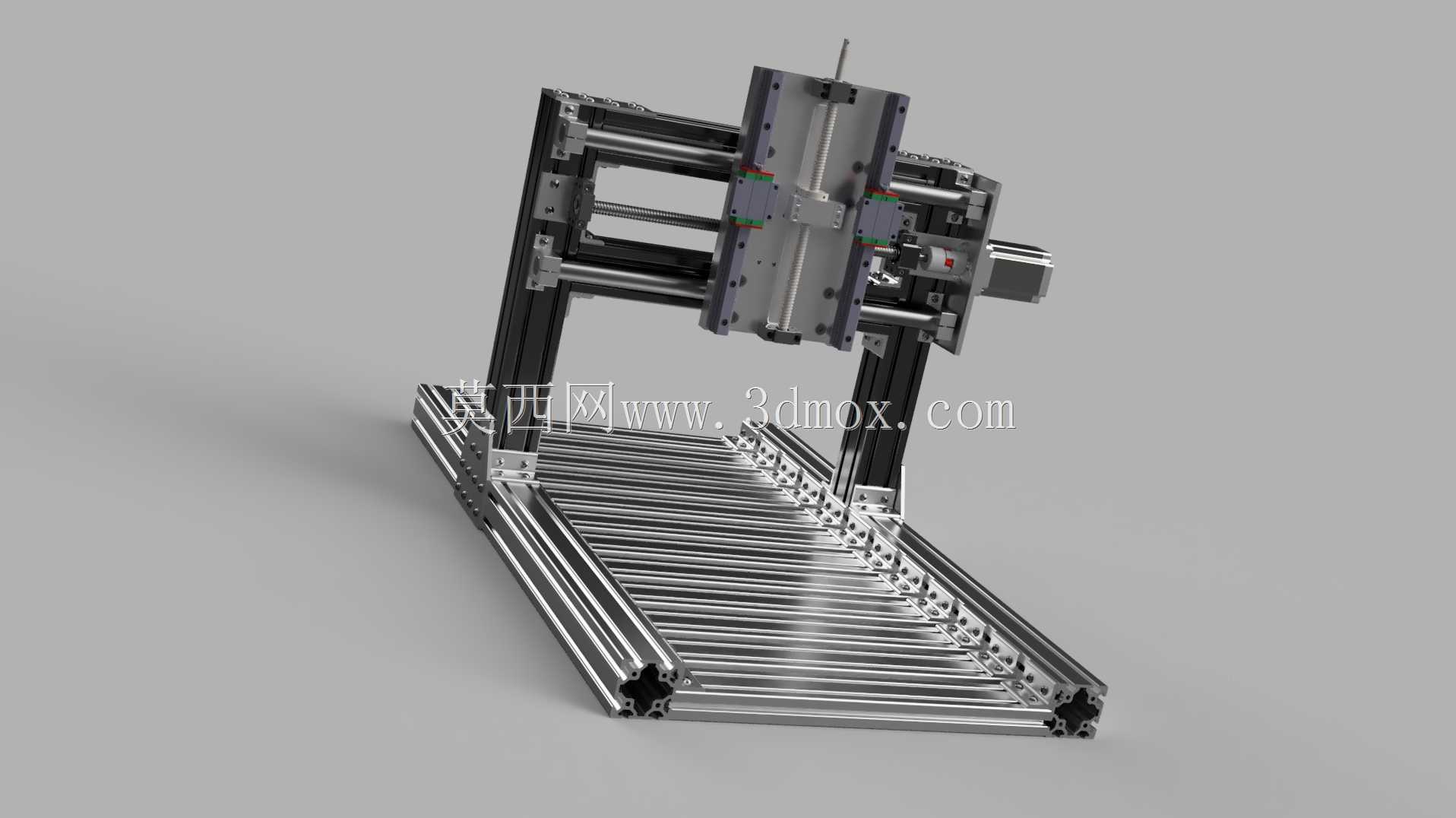

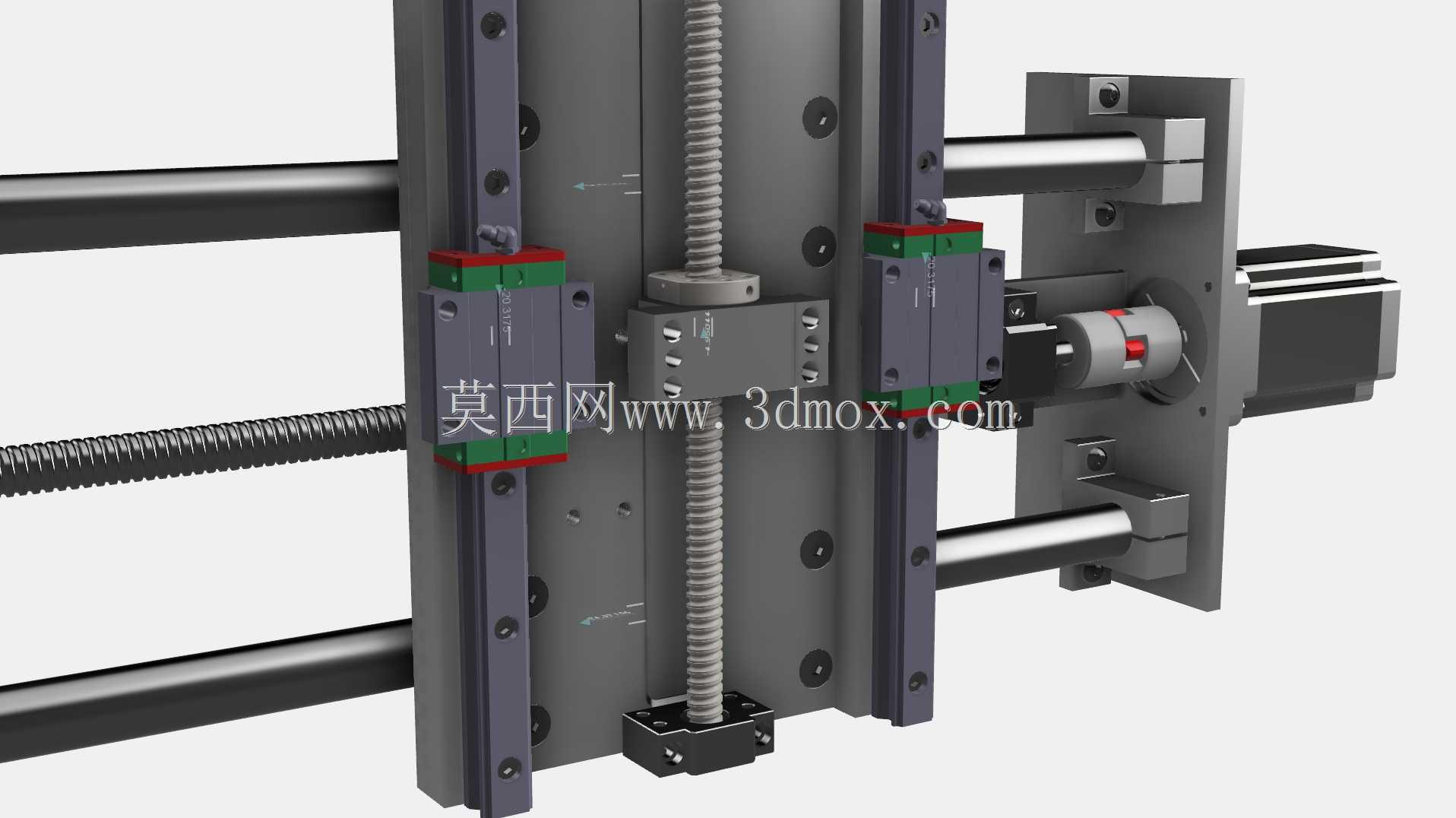

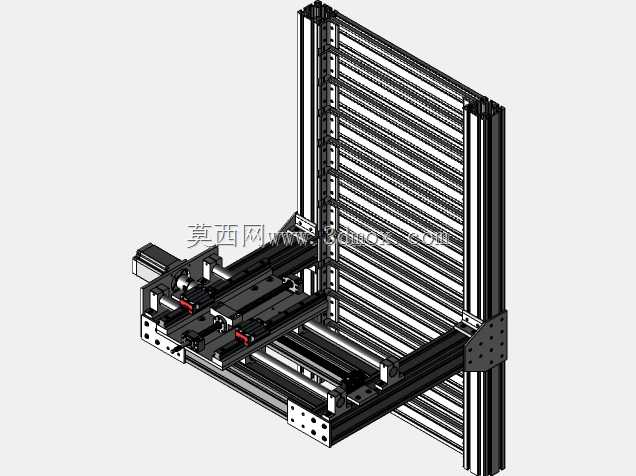

这款概念固定龙门机架，主要面向小型加工工位的轻量化作业场景，可适配桌面级的铣削、雕刻、点胶等轻负载加工工序，也可作为小型自动化产线的移栽执行载体，在小批量零件加工、个人工坊作业、教学实训设备搭建等场景中都能发挥作用，能够替代传统焊接机架的笨重形态，兼顾结构刚性与拆装灵活性。从实际用途来看，该机架作为加工执行部件的承载基体，需要为X、Y、Z三个轴向的运动模组提供稳定的安装基准，保证运动过程中不会出现结构形变导致的加工精度偏差，固定龙门的结构形式将龙门立柱与底座做刚性连接，相比移动龙门结构拥有更好的动态稳定性，在高速往复运动时的晃动量更小，更适合对加工精度有一定要求的轻负载作业场景。在功能特性上，整体机架全部采用工业铝型材拼接搭建，所有连接位置依靠型材自带的槽道搭配专用紧固件完成锁紧，无需焊接工序，组装完成后如果需要调整轴向行程，只需要更换对应长度的铝型材即可完成改造，后期维护改造成本极低；底座部分采用多根平行铝型材排布形成支撑台面，既可以直接安装辊道输送结构实现工件的自动上下料，也可以加装工装平板作为工件装夹基准，适配不同的作业需求；Z轴滑台通过双直线导轨与龙门横梁连接，配合传动组件可以实现主轴或执行端的上下进给，X轴向的传动组件布置在横梁侧面，带动Z轴滑台完成横向移动，Y轴向的传动组件布置在底座两侧，带动整个龙门部分完成纵向进给，三个轴向的运动范围可以根据实际使用需求调整型材长度来适配，安装边界灵活可控。从设计思路来看，这款机架优先考虑了搭建的便捷性与改造灵活性，全部采用标准工业铝型材作为基础构件，不需要定制特殊加工的结构件，普通使用者只需要按照装配关系锁紧紧固件即可完成搭建，降低了非专业人员的组装门槛；结构设计上刻意简化了冗余的支撑结构，在保证整体刚性满足轻负载作业需求的前提下，尽可能压缩整体外形尺寸，让机架可以放置在普通桌面或小型工作台上使用，不会占用过多的车间空间；走线位置全部依托铝型材的槽道布置，可以将传动线缆、动力线缆完全隐藏在型材槽道内，既避免了线缆外露被运动部件剐蹭的风险，也让整体外观更加整洁规整。在外形尺寸与安装边界上，这款概念机架的底座长度、宽度以及龙门的高度都可以根据实际需求灵活调整，常规适配桌面使用的版本整体占地尺寸不超过一平方米，安装时只需要保证放置台面水平即可，不需要做额外的地基固定，底部可以加装脚轮方便移动换位，也可以加装可调脚杯来调整水平度，适配不同的安装地面条件；各个轴向的运动模组安装位置都预留了标准的安装孔位，可以适配市面上常见的直线导轨、丝杆传动、同步带传动等标准组件，不需要额外做打孔加工，用户可以根据自己的负载、速度需求选择对应的传动配件完成整机搭建。
