自走式高空作业起重平台结构设计

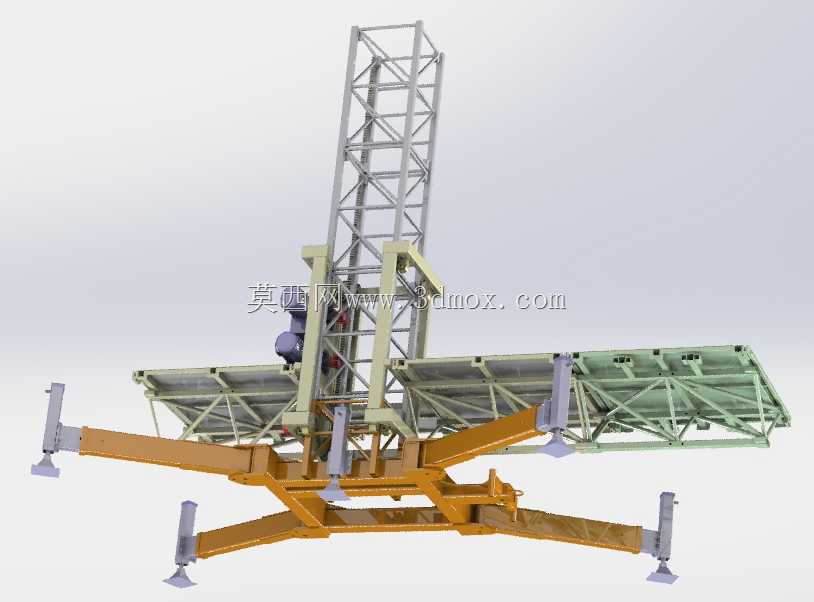

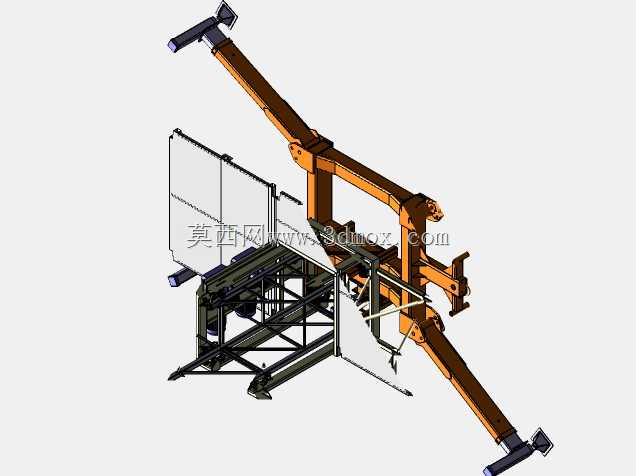

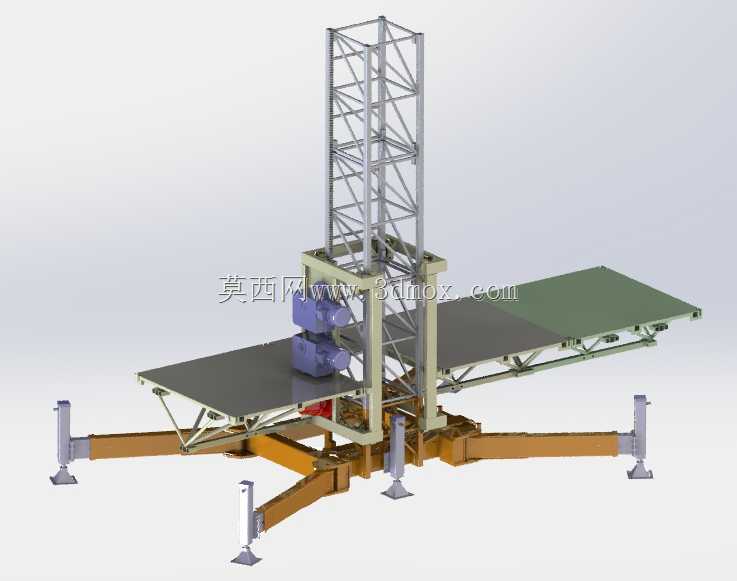

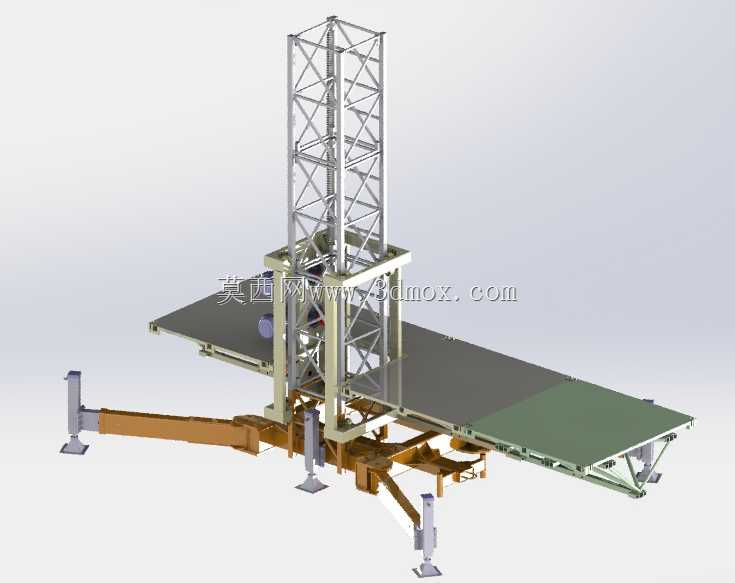

该设备主要面向建筑外墙施工、场馆维护、大型设备安装、仓储高位作业等需要高空承载作业的场景，区别于传统仅具备载人功能的高空作业平台，这款设备可同时承载作业人员与配套施工物料、小型机具，在作业半径内完成物料的垂直提升与水平位置调整，大幅减少高空作业中物料二次转运的频次，降低作业人员高空往返搬运的安全风险。设备底部采用四组可伸缩液压支腿结构，作业时支腿向外延展并通过底部撑盘接触地面，将整机载荷均匀分散至支撑面，可适配硬化铺装地面、平整施工场地等多种作业基面，非作业状态下支腿可向内收回至底盘侧边，满足设备转场运输的宽度限制，支腿的伸缩行程经过匹配设计，可在地面存在小幅高度差的场地通过单支腿独立调平，保证整机作业时的水平度，避免侧倾风险。中部采用格构式桁架塔身结构，这种结构在保证塔身整体抗弯、抗扭强度的前提下，大幅降低了塔身自身重量，减少了底盘承载的固定载荷，塔身内部预留了升降机构的安装空间，可带动上部作业平台沿塔身垂直方向平稳升降，满足不同高度的作业需求。上部为双侧延展式作业平台，平台主体采用防滑花纹钢板铺设，边缘设置有防护栏安装位，平台可向塔身两侧水平延展，扩大单次作业的覆盖范围，减少设备整体移位的次数，平台底部采用桁架式支撑结构，在延展状态下依然可保证足够的承载刚度，避免平台出现大幅挠曲变形，平台与塔身的连接部位设置有滑移导向机构，保证平台延展过程中运行顺畅无卡滞。设备的驱动与传动单元集成安装在塔身与平台的连接部位，整体布局紧凑，避免外露部件在作业过程中与周边障碍物发生碰撞，整机的外形尺寸经过优化，转场状态下宽度满足常规道路运输的限界要求，作业状态下支腿展开后的支撑范围覆盖上部平台的最大作业半径，保证任意作业位置下的整机稳定性，各结构部件的连接节点均采用标准化的紧固件连接，便于日常的维护检修与部件更换，可适配不同行业的高空施工作业需求，为高空作业提供稳定可靠的承载与起重支撑。
