大功率可控硅交流调压装置结构设计

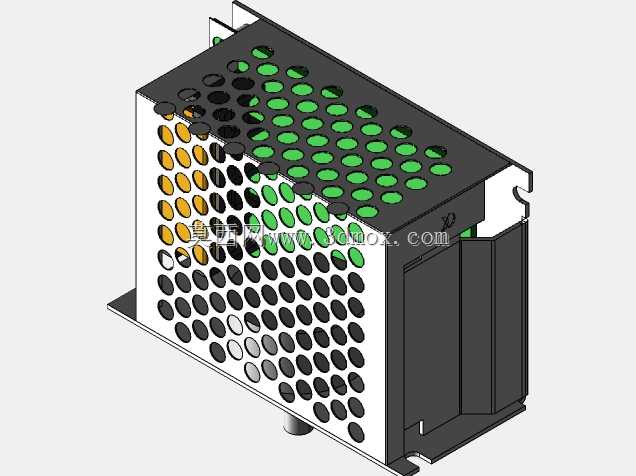

该调压装置主要面向工业低压配电、小型加热设备控温、小型电机调速、灯光亮度调节等场景，可在交流回路中实现连续平滑的电压输出调节，适配各类需要灵活调整输入电压的阻性、感性负载，在小型工业生产线、实验测试平台、商用温控设备中都有广泛的使用空间。设备核心通过可控硅的相位控制原理实现调压功能，可根据负载需求在额定功率范围内稳定调整输出电压，自带的散热结构能够保障长时间满负载运行时的热量散出，避免核心功率器件因过热出现性能衰减或损坏，外壳的防护结构可隔绝外界灰尘、飞溅杂物触碰内部带电部件，提升使用过程中的安全系数。设计过程中优先考量了功率器件的排布合理性，将发热核心部件紧贴散热壳体安装，缩短热传导路径，外壳表面的密集冲孔结构兼顾了通风散热与结构强度，不同孔径的冲孔区域对应内部不同发热等级的器件位置，在保障进风出风流道顺畅的同时，避免大尺寸杂物进入壳体内部。壳体采用弯折成型的金属板材制作，侧边预留的安装卡扣与底部固定边可适配标准导轨安装与螺丝固定两种安装方式，能够直接嵌入常规的电气控制柜安装位，无需额外定制安装支架。整体外形紧凑规整，接线端子排布在壳体侧方，接线操作空间充足，不会与相邻安装的电气元件产生干涉，外壳的接地连接点设计在安装边位置，安装时可直接通过固定螺丝实现壳体接地，简化现场接线流程。内部器件的排布预留了足够的电气安全间隙，高低压回路之间保持合规的爬电距离，避免长期使用过程中出现积尘导电、电弧击穿等安全隐患，前端无外露操作部件，可搭配外接电位器实现远程调压控制，适配不同设备的操控布局需求。
