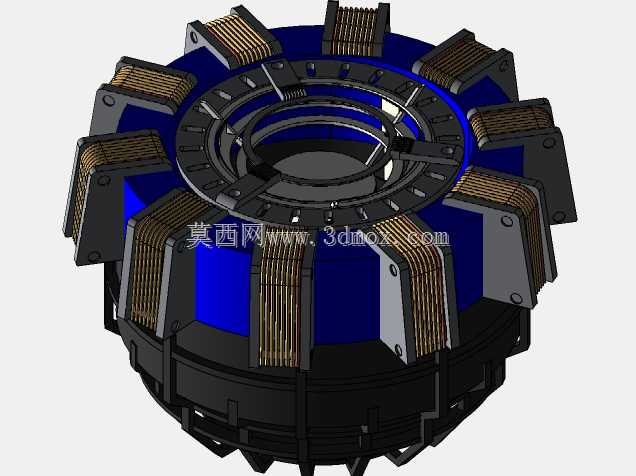

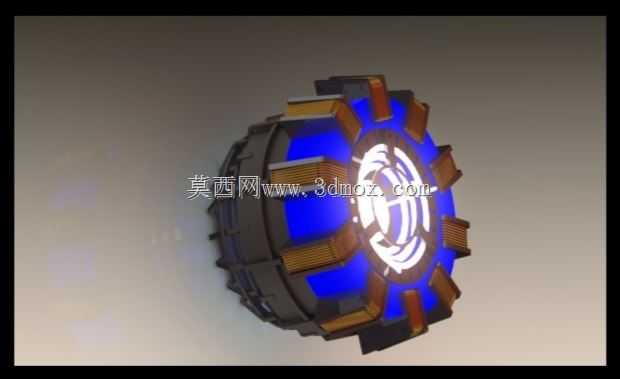

铁人心弧电抗器结构设计方案

这款铁心电弧电抗器主要应用于中高压输配电系统、大功率工业整流设备、电弧冶炼装置以及特种脉冲电源配套场景中，作为电力系统中关键的限流与稳流元件，它能够在系统出现短路故障瞬间限制短路电流峰值，避免大电流冲击损坏后端的断路器、变压器等核心电力设备，同时在正常工况下可以抑制电路中的高次谐波分量，平抑电流波动，改善电网的功率因数，降低线路的无功损耗。在电弧冶炼、等离子体发生这类负载波动极强的场景中，电抗器可以稳定电弧的工作电流，避免电弧因负载突变出现熄灭或者电流骤升的问题，保障生产过程的连续性与设备运行安全性。

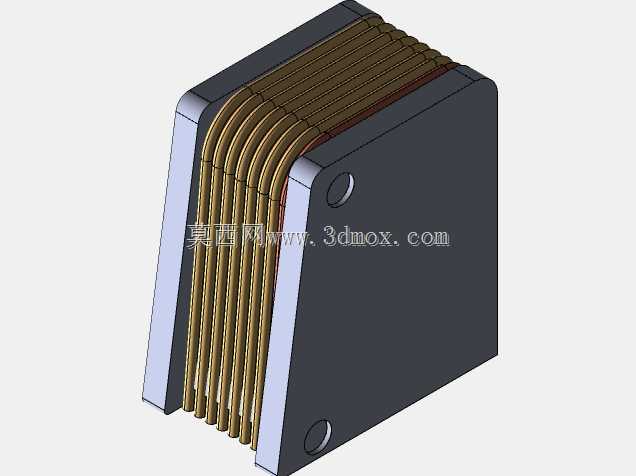

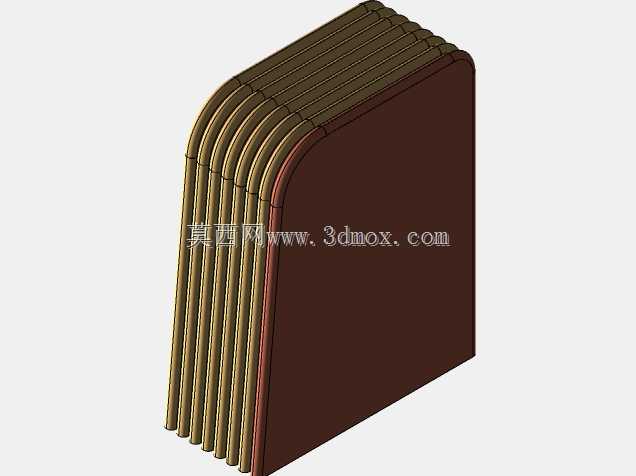

该产品在功能设计上采用了带间隙的铁心结构，区别于传统空心电抗器，带间隙铁心可以在有限的体积内获得更高的电感量，同时避免铁心在大电流工况下进入磁饱和状态，保证电感值在全电流工作区间内保持稳定。线圈采用多层分段绕制结构，层间设置绝缘散热通道，既保证了绕组之间的绝缘强度，也能让设备在长时间满负荷运行时，绕组产生的热量可以通过空气对流快速散出，降低设备的温升，延长绝缘材料的使用寿命。外部的金属结构件采用非导磁材料制作，避免结构件在交变磁场中产生涡流损耗，同时整体结构做了等电位连接处理，避免局部放电问题的出现。

设计过程中首先根据系统的额定工作电压、额定工作电流、要求的限流电抗百分比以及短路电流耐受时长参数，计算出所需的额定电感值，再结合安装空间的限制确定铁心的直径、窗口尺寸以及铁心段的气隙长度，气隙采用分段布置的方式，降低气隙边缘的磁通扩散带来的附加损耗。绕组的线径根据长期运行的电流密度选取，同时校核短路电流下的动稳定性与热稳定性，保证绕组在短路电动力的作用下不会出现形变，短路时的温升不会超过绝缘材料的耐受极限。

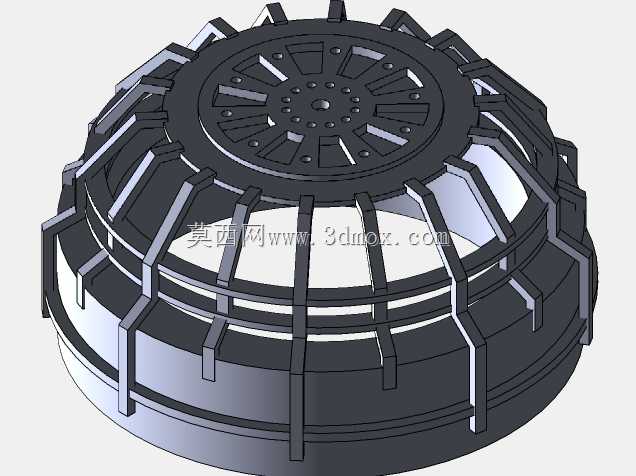

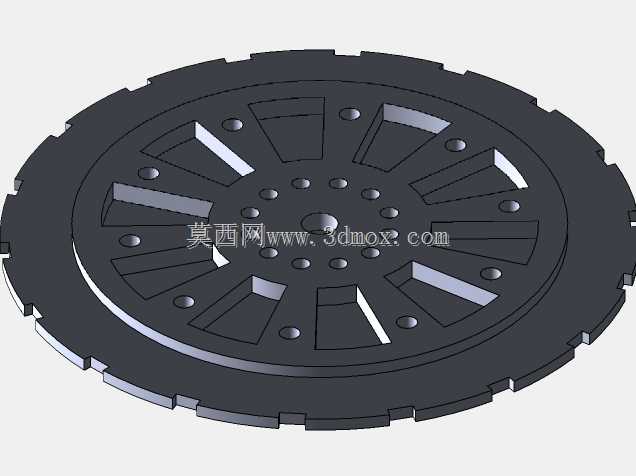

外形设计上采用立式圆柱结构，整体安装底座预留了标准的安装孔位，适配主流的电力柜安装梁间距，进出线端子布置在设备顶部，接线方向可以根据现场布线需求调整，设备的整体高度与直径比例经过优化，既保证了足够的爬电距离，也尽可能压缩了横向占用空间，方便在紧凑的柜体内布置安装。设备外部预留了温度传感器安装位，可以实时监测绕组的运行温度，接入后台的设备监控系统，实现运行状态的实时预警。
