方形磷酸铁锂86Ah储能动力电芯结构

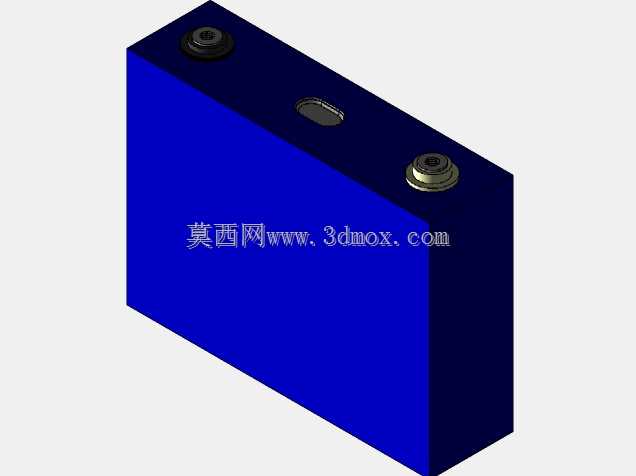

这款方形磷酸铁锂电芯主要面向低速电动车动力配套、户用储能模组搭建、通信基站后备电源、小型离网光伏储能系统等场景，作为储能系统的最小电能存储单元，承担化学能与电能相互转换的核心功能，可通过串并联组合成不同电压与容量的电池包，满足各类低压储能、动力输出的用电需求。电芯采用硬质方形金属外壳封装，外壳做深蓝绝缘涂层处理，既可以抵御内部电解液的腐蚀，也能在模组组装时避免相邻电芯间出现短路风险，外壳结构强度充足，可承受模组堆叠时的纵向压力，适配各类标准电池模组的安装卡槽。顶面设置两个同轴极柱，分别对应正负极输出，极柱采用内嵌式密封结构，极柱端面略高于壳体顶面，既保证接线时的接触面积，也能避免组装过程中极柱受磕碰发生形变，极柱旁设置的小型防爆阀结构，可在电芯内部压力异常升高时自动泄压，杜绝电芯出现爆燃风险，提升使用过程中的安全性能。设计过程中优先考虑电芯的成组适配性，整体采用规整长方体构型，无外凸异形结构，所有边角做小圆弧过渡处理，可直接适配市面主流的方形锂电池模组固定支架，安装时无需额外定制异形固定件，极柱位置采用行业通用的间距设置，可直接搭配标准汇流排完成焊接组装，大幅降低模组生产的配套成本。壳体尺寸严格遵循方形动力电芯的通用成组边界，厚度方向适配标准模组的层叠间距，长度与高度方向预留足够的散热间隙，当多颗电芯并排组装时，相邻电芯间可预留均匀的通风通道，适配自然冷却或强制风冷的散热方案，无需额外调整模组的整体布局。电芯顶面的结构布局充分考虑生产与运维的便利性，极柱位置居中对称设置，防爆阀避开极柱与安装定位区域，不会被汇流排或固定压条遮挡，可保证异常状态下泄压通道顺畅，壳体表面平整无凸起，可直接粘贴绝缘垫片与温度采集传感器，方便电池管理系统实时采集电芯工作温度，实现充放电过程的精准管控。
