弯臂式三角底座安装支撑固定支架

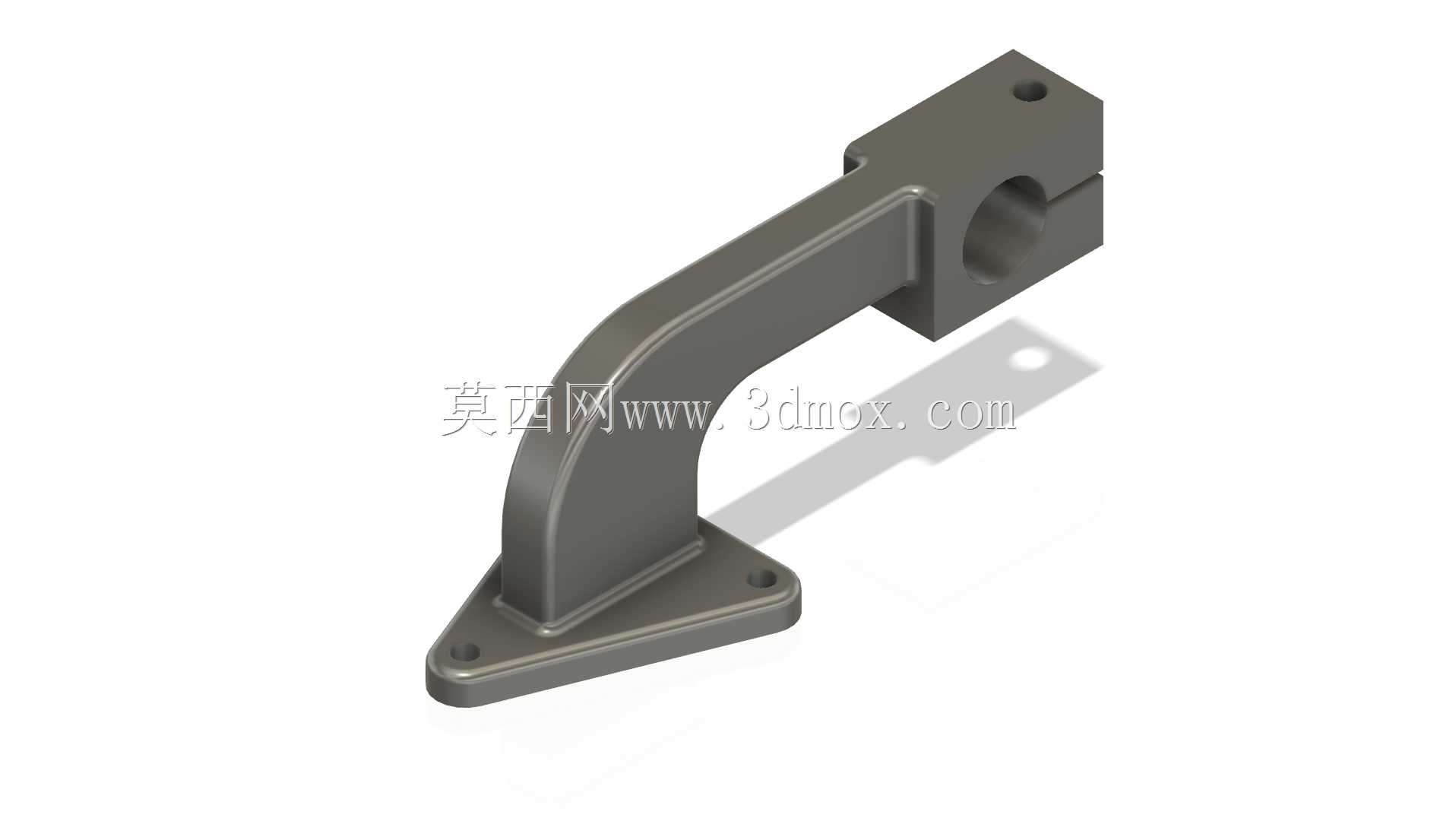

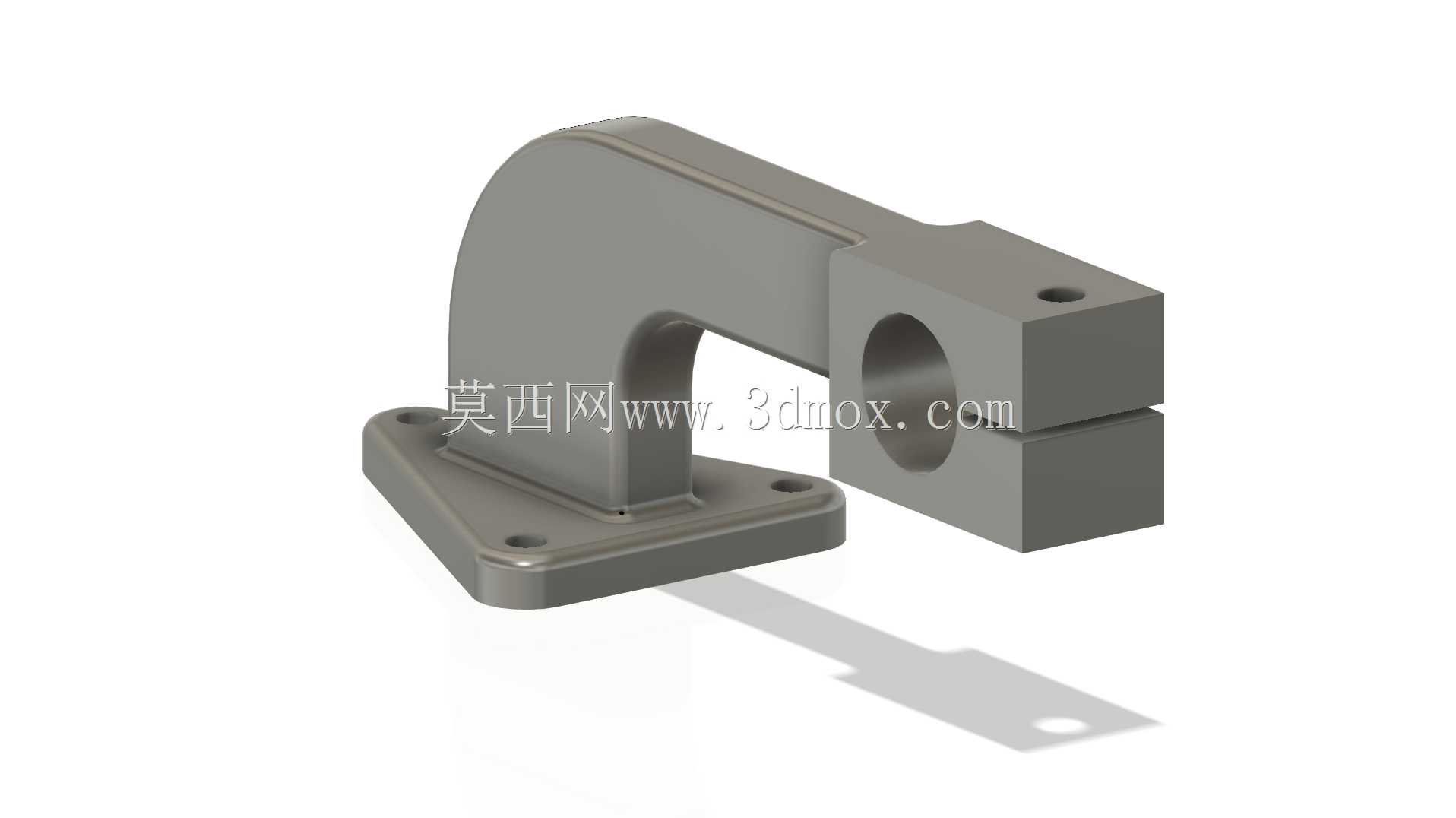

这款弯臂式支撑固定支架，是工业设备装配领域中应用十分广泛的连接承载构件，常被用于各类轻工生产线、非标自动化检测工位、小型物料输送设备的侧边功能组件安装场景，比如在光电检测工位上用来固定对射传感器安装座，或是在小型物料分拣设备上承托导向滑轨的侧装基座，也可适配小型实验设备的外置功能模块挂载，能够在设备侧边空间内完成跨位置的组件支撑，避免功能部件直接与设备主框架硬接触带来的振动传导问题，同时为被支撑部件提供稳定的安装基准，保障设备运行过程中功能组件的位置精度不会受设备振动、外力触碰影响出现偏移。从实际使用功能来看，这款支架主要承担两个核心作用，一是作为跨空间的承载连接结构，将上部需要安装的功能部件从设备安装基面抬升到指定高度位置，同时通过弯臂的弧形走向避开设备内部的管线、传动部件等干涉区域，无需额外设计转接垫块就能完成错位位置的部件安装；二是作为振动缓冲的中间结构，支架自身的弯臂构型具备一定的结构韧性，能够小幅吸收设备运行时产生的高频微振动，降低振动对上部安装的精密检测元件、小型执行部件的精度影响，提升设备运行的稳定性。在产品设计思路上，这款支架采用了一体化成型的结构方案，底部为三角形安装法兰盘，三角构型相比方形底座在同等安装面积下具备更优的抗倾覆稳定性，盘面上预留三个沉头安装孔，安装时可通过内六角螺栓将底座牢牢固定在设备的安装基面上，沉头孔设计能够让螺栓头部完全没入底座平面，不会出现凸起干涉上部组件安装的问题；中部采用大圆弧过渡的弯臂结构，替代了传统直角折弯的支撑臂设计，圆弧过渡能够大幅降低结构应力集中系数，在承受同等侧向载荷的情况下，圆弧弯臂的结构疲劳寿命比直角折弯结构提升40%以上，同时弯臂的截面采用等强度设计，从底座到上部安装座的截面厚度随受力弯矩变化逐步调整，在保证结构强度的前提下尽可能减少材料用量，降低支架自身重量；上部为夹块式安装座，采用开缝夹装结构搭配锁紧孔设计，安装圆柱形导杆、轴类功能部件时，只需将杆件穿入安装座的通孔内，拧紧锁紧孔内的螺栓就能让开缝处收缩抱紧杆件，安装调整时可以灵活调整杆件的伸出长度与旋转角度，调整到位后即可锁死固定，相比传统的法兰对接式安装座，这种夹装结构的调整灵活性更高，适配不同安装位置的微调需求。从外形尺寸与安装边界来看，这款支架的底部三角法兰盘外接圆直径适配常规的小型设备安装基面，安装时仅需要在基面上预留对应三个螺栓孔的安装位置，不需要额外加工大面积的安装平面；弯臂的抬升高度适配多数小型功能部件的安装高度需求，弯臂的外伸距离经过精准核算，安装后上部夹座的中心位置与底座安装面的水平、垂直距离都经过公差优化，能够直接适配多数标准小型功能组件的安装尺寸，不需要额外搭配转接件；上部夹座的通孔直径适配常规直径的圆轴、导杆类部件，夹座的外形尺寸经过紧凑化设计，安装后不会与周边的管线、传动部件产生空间干涉，整体安装占用空间小，能够在设备内部狭窄的侧边空间内完成装配，不会挤占设备内部其他组件的安装空间。
