英制规格日内瓦间歇传动机构设计

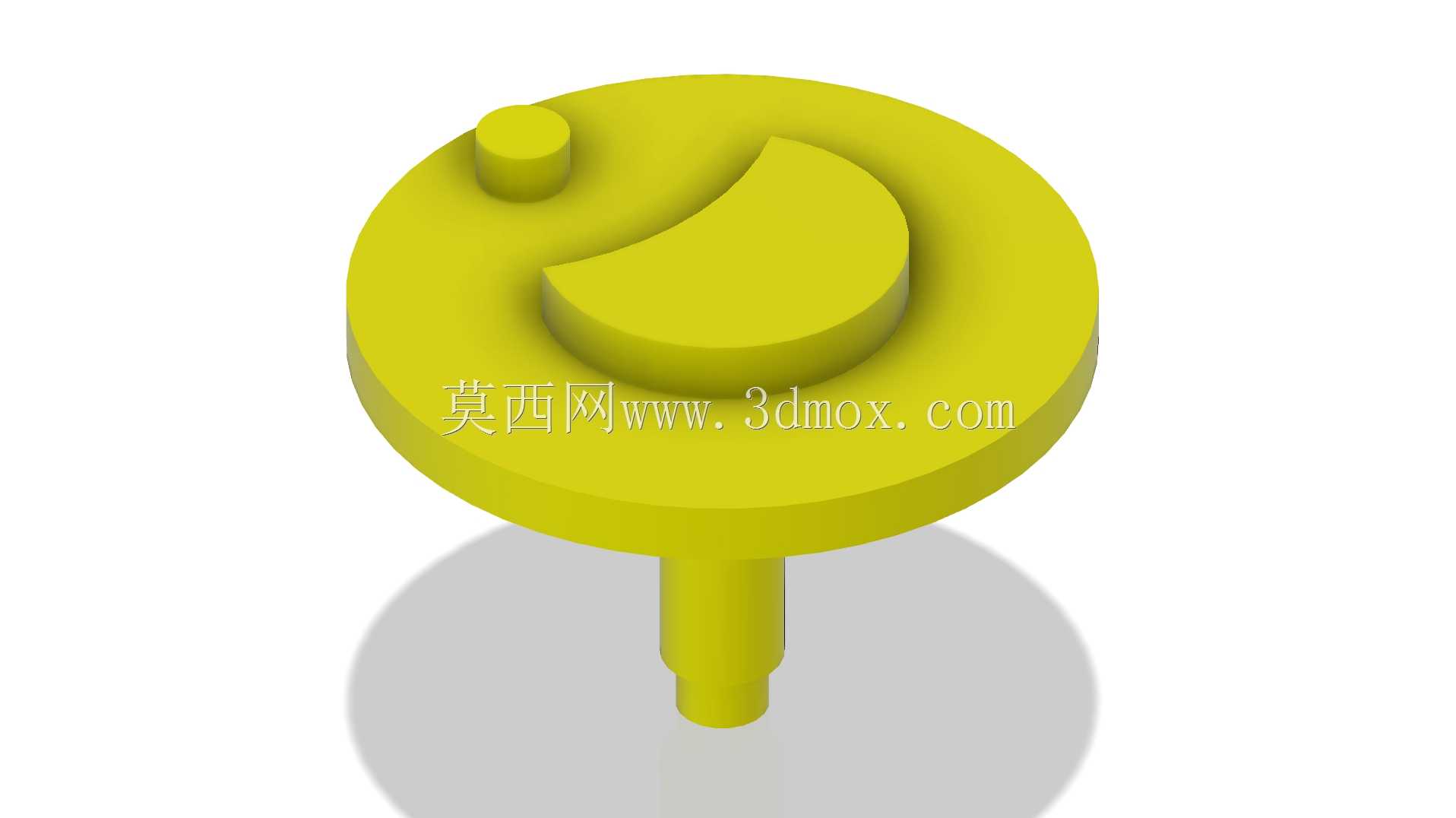

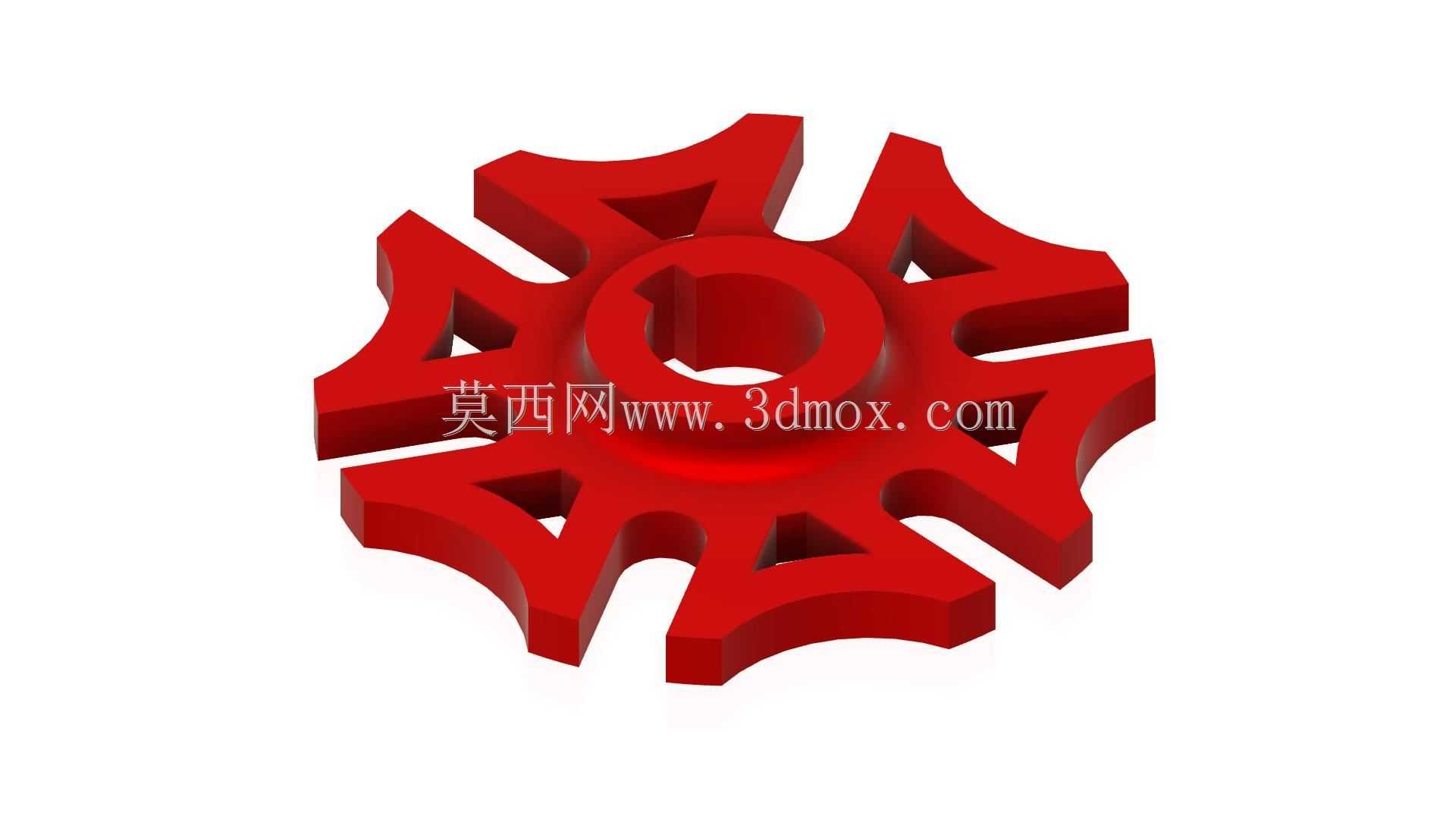

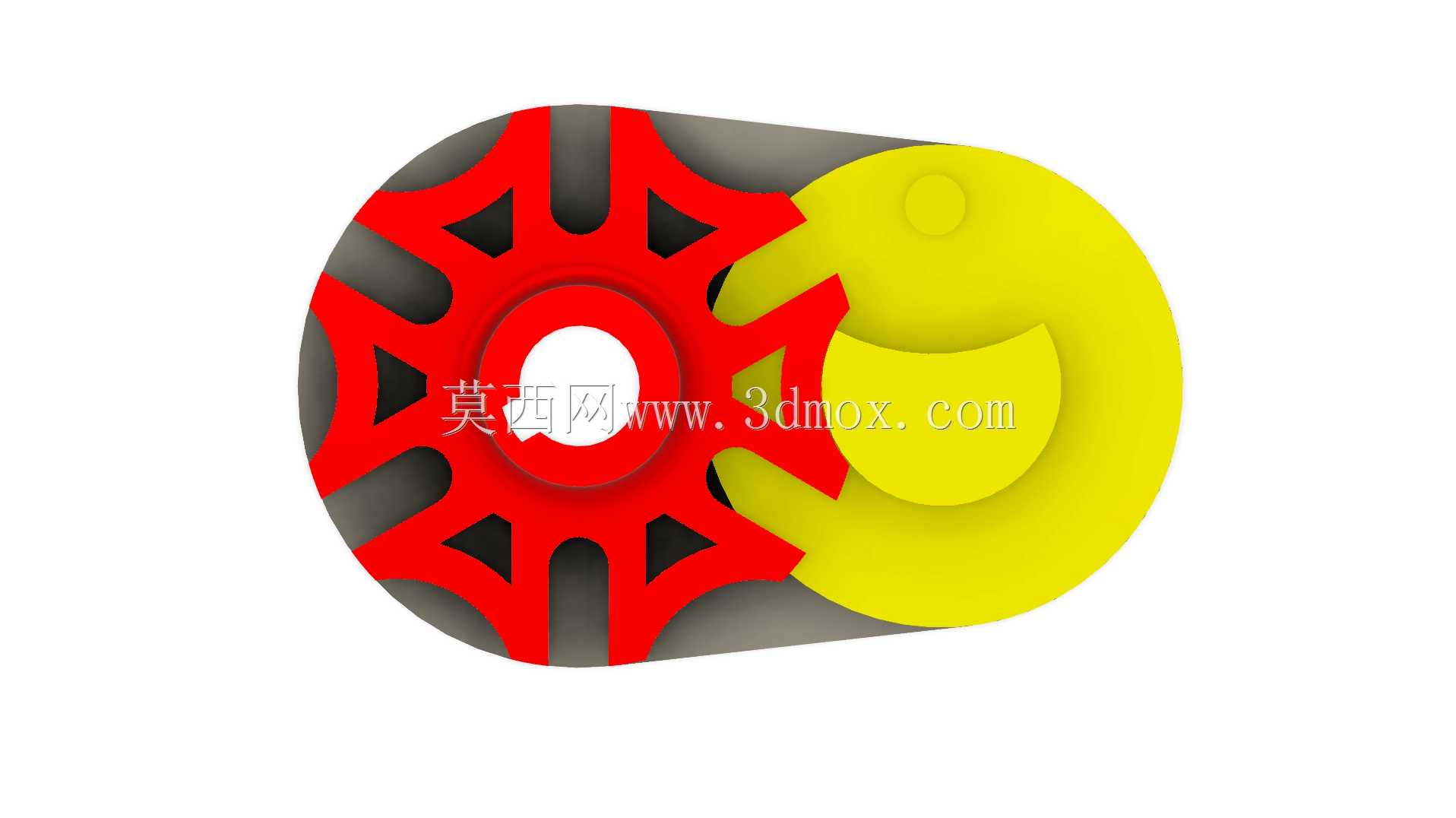

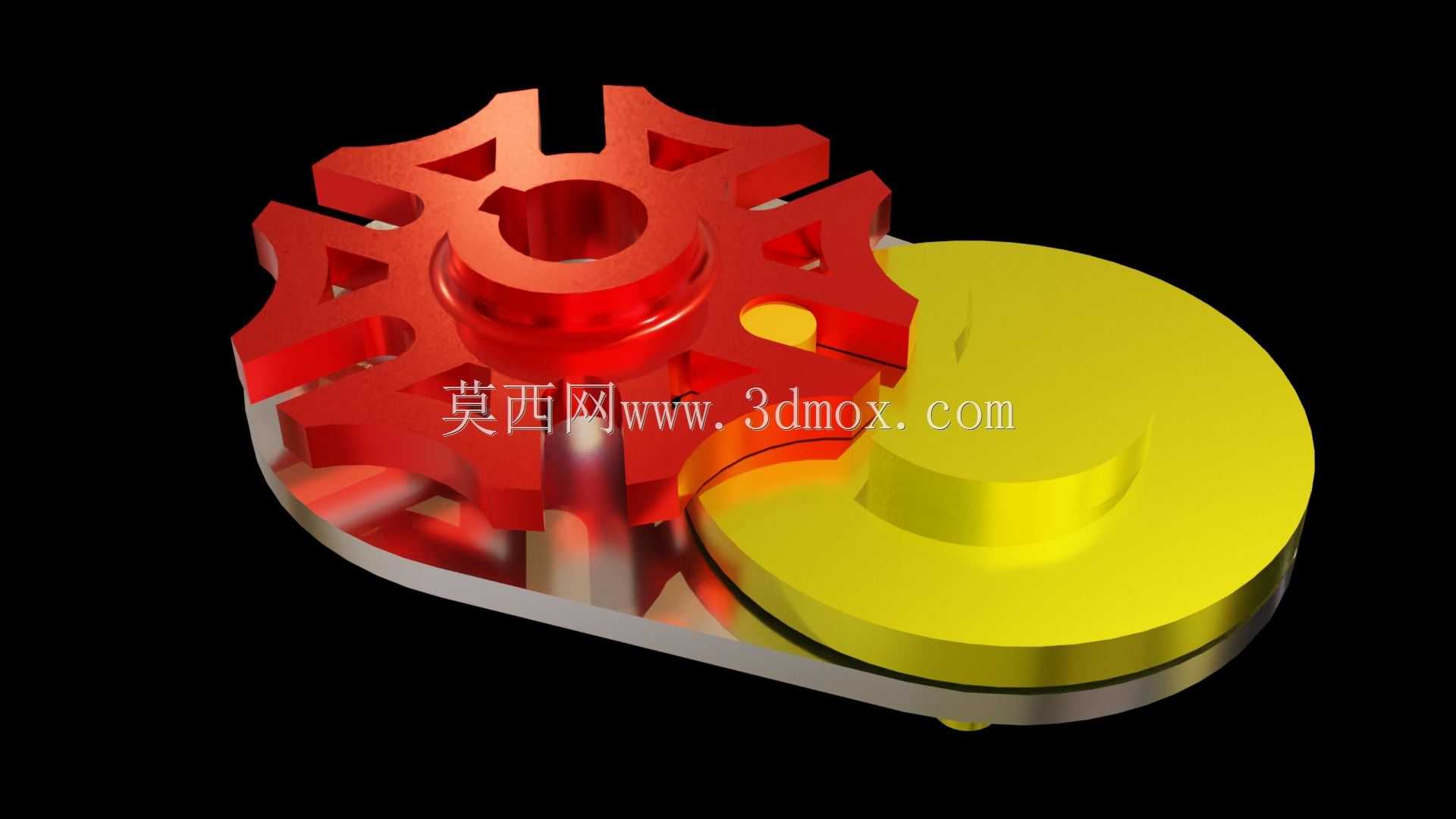

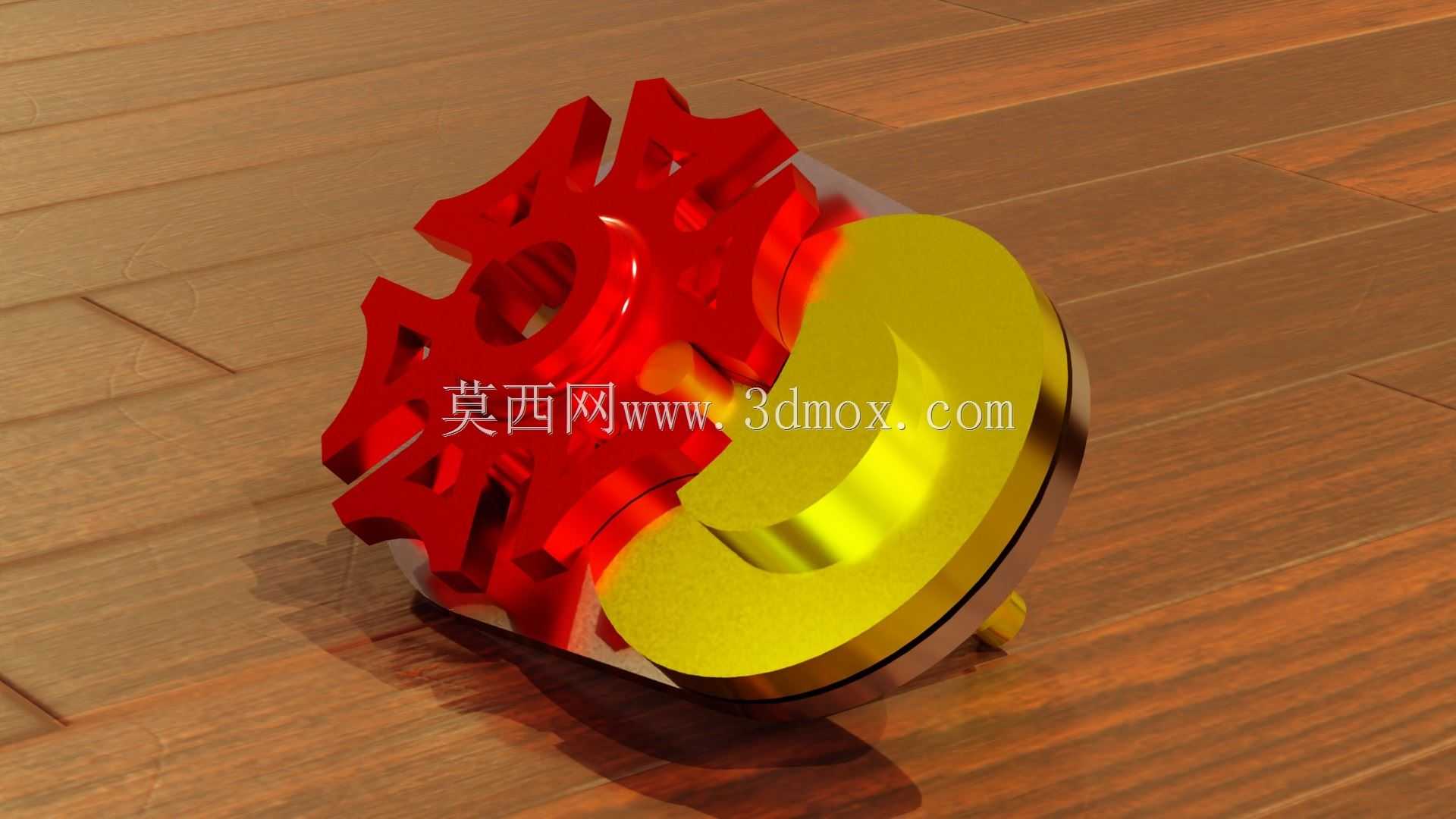

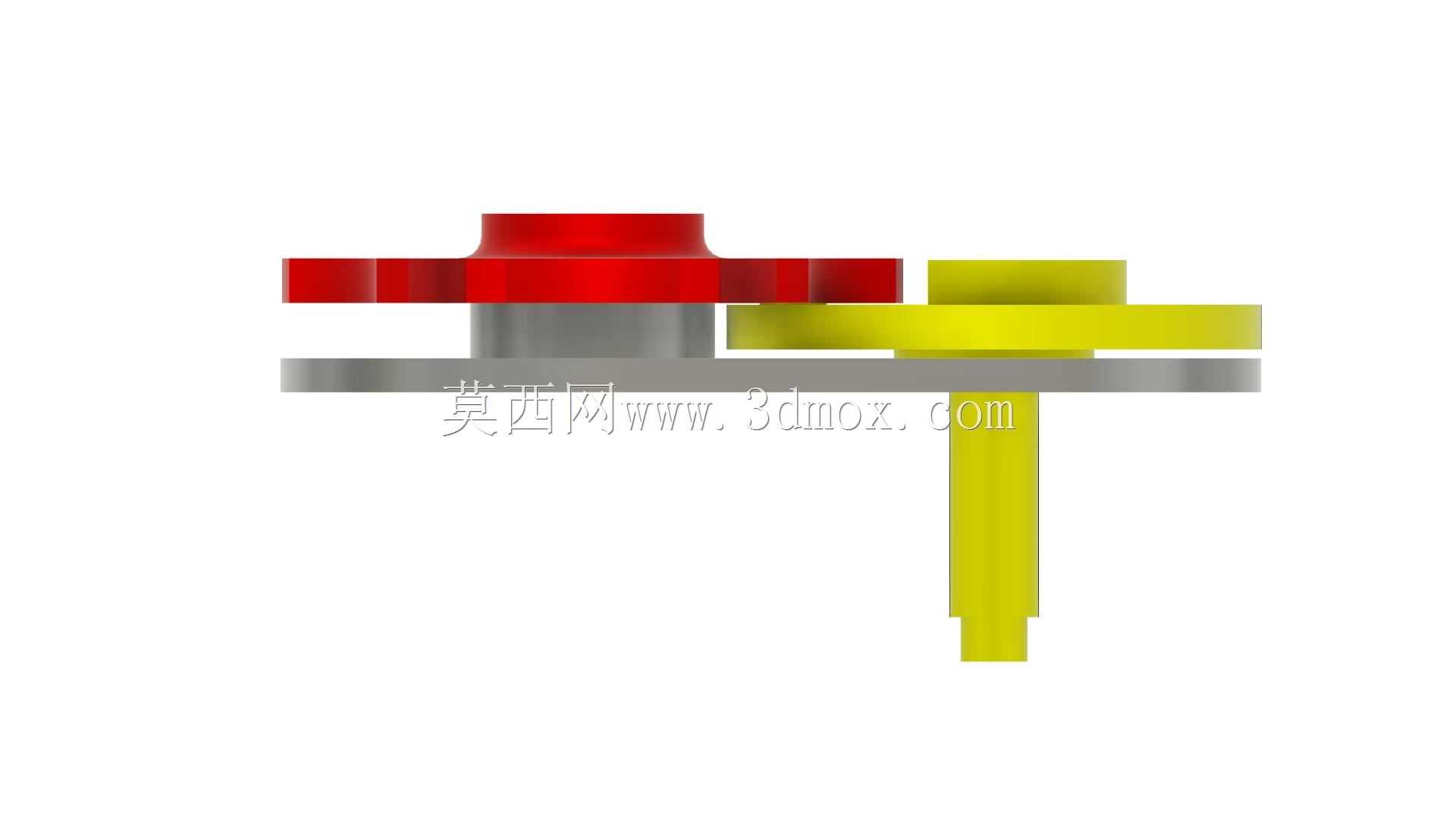

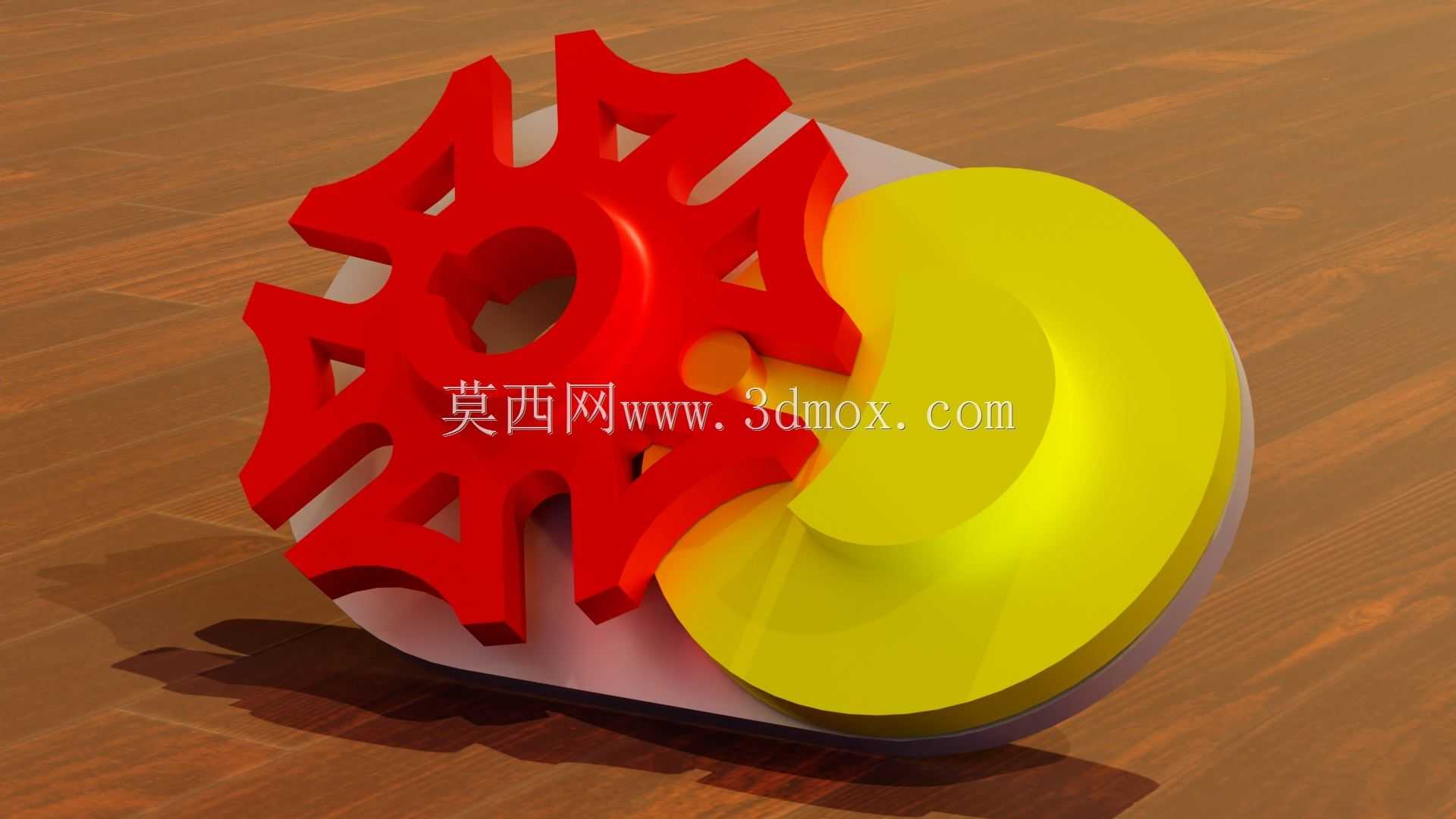

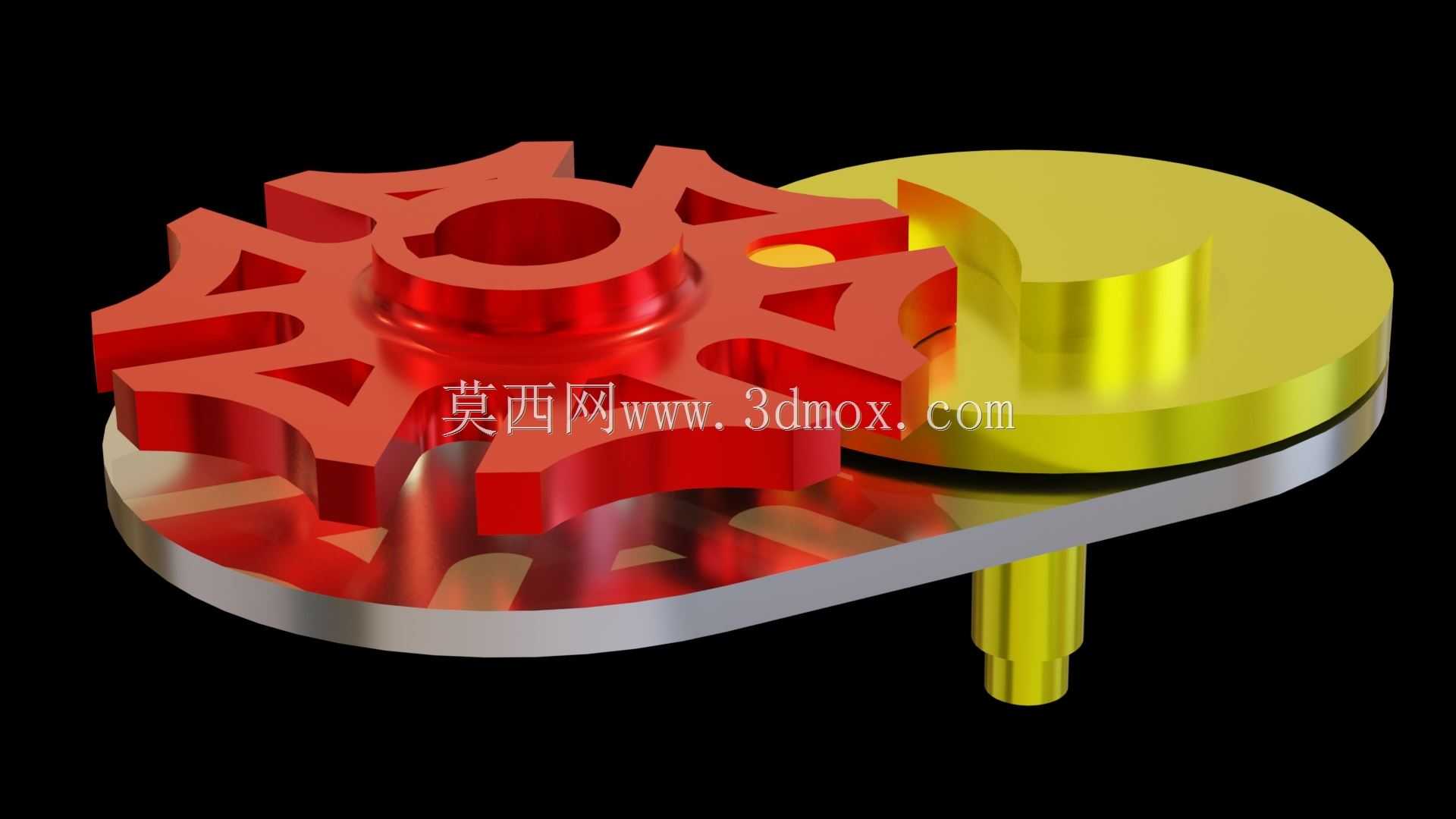

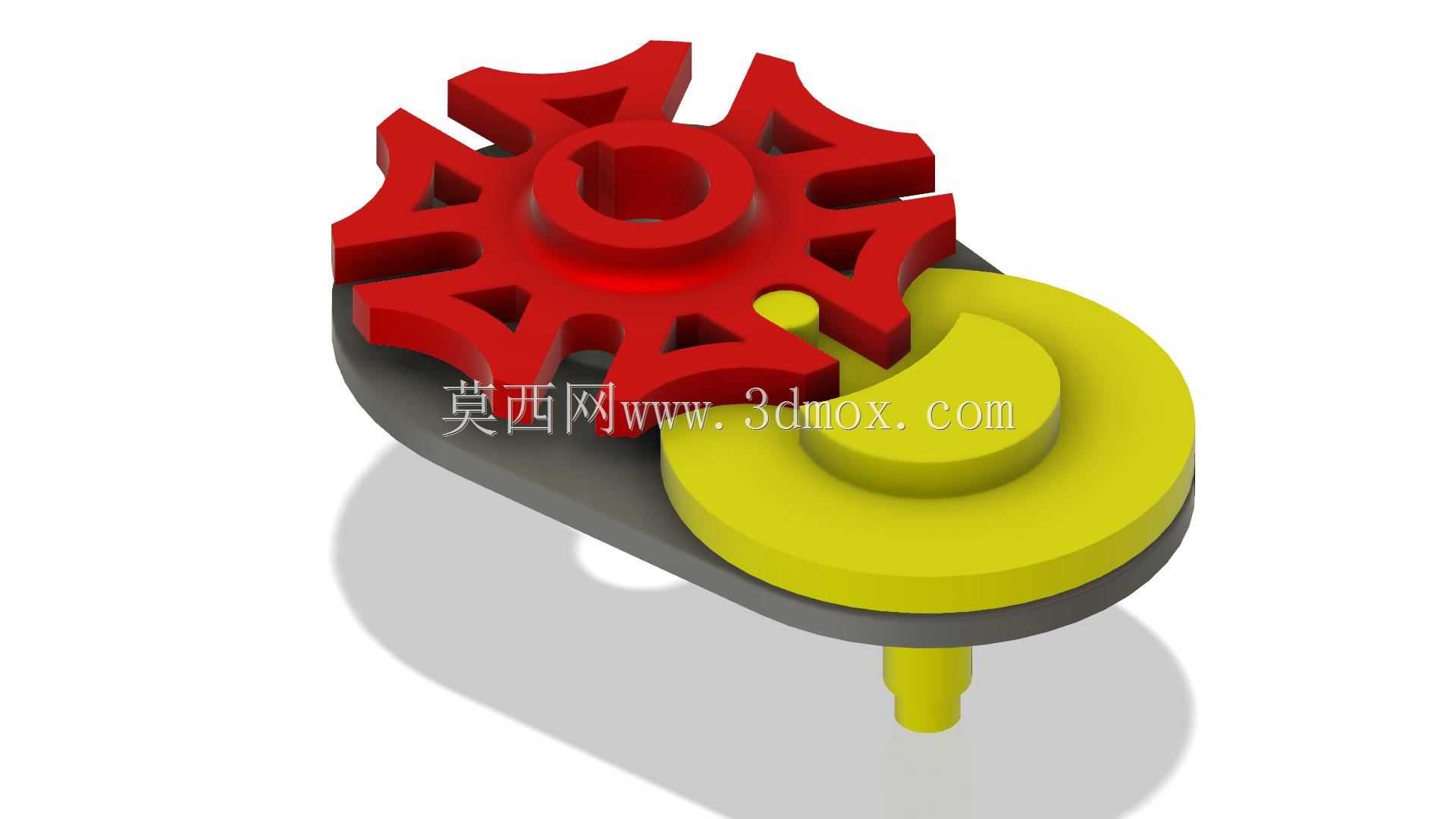

日内瓦传动也就是常说的马耳他机构，是机械领域里应用极广的间歇运动转换部件，核心作用是把输入轴的连续匀速旋转，转化为输出端的周期性间歇步进转动，这类结构在多工位自动化转台、胶片放映机输片机构、多色印刷工位切换、包装线分度送料、自动装配线工位转序场景中都承担着核心分度功能，相比棘轮棘爪类间歇结构，日内瓦传动的运动冲击更小、分度精度更稳定、运行噪音更低，适合中高速轻载的间歇分度工况。这套日内瓦传动采用英制单位开展结构设计，整体为外啮合平行轴布局，核心构件包含带驱动销的主动拨盘、带径向槽的六槽从动星轮、安装承载基板以及配套的轴系定位结构，主动拨盘上集成了锁止圆弧段，在驱动销脱离从动星轮槽口的间隙时段，锁止圆弧会与从动星轮的外圆弧面完全贴合，牢牢锁止从动轮的位置，避免非分度时段从动轮出现自由窜动，保证工位停留阶段的定位精度。设计过程中首先明确了六槽分度的核心参数，对应每次分度从动轴完成60度的转角输出，主动轴每旋转一整圈，从动轴完成一次步进转动加一段时长的静止锁止，动停比匹配多数六工位自动化设备的工位作业时长需求；驱动销与星轮槽的配合间隙经过合理预留，既保证传动过程中无卡滞，又能将传动回差控制在极小范围内，避免分度过程出现过冲或者定位偏差。整体结构的安装边界紧凑，主动轴与从动轴的中心距经过精准核算，所有传动构件都安装在同一块平面承载基板上，基板预留了对应轴系的安装定位孔位，可直接适配英制规格的紧固件与支撑轴系，不需要额外做安装位的二次加工。主动拨盘的锁止弧与星轮锁止面的配合经过顺滑过渡处理，在驱动销切入、脱离星轮槽的瞬间，机构的角速度变化平缓，能有效降低高速运行时的刚性冲击与振动噪音，延长整套机构的使用寿命。这套结构可直接集成到各类需要间歇分度功能的自动化设备中，作为核心分度单元使用，也可作为机械原理教学的演示结构，直观展示间歇传动的运动逻辑与结构特点，其英制规格的设计也适配了采用英制标准的设备配套需求，不需要做额外的尺寸转换即可直接安装使用。
