19英寸与20英寸汽车轮毂轮辋结构设计

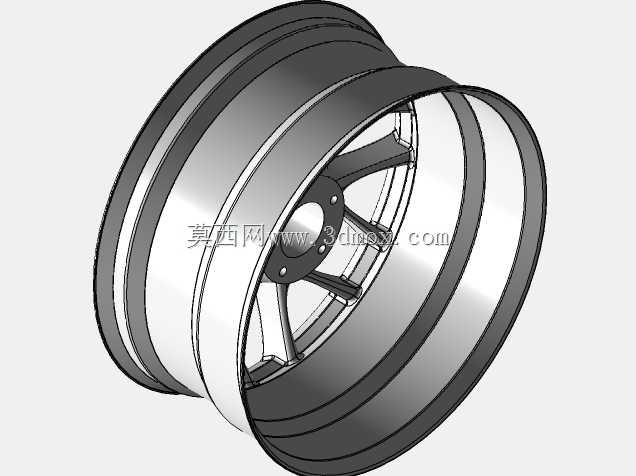

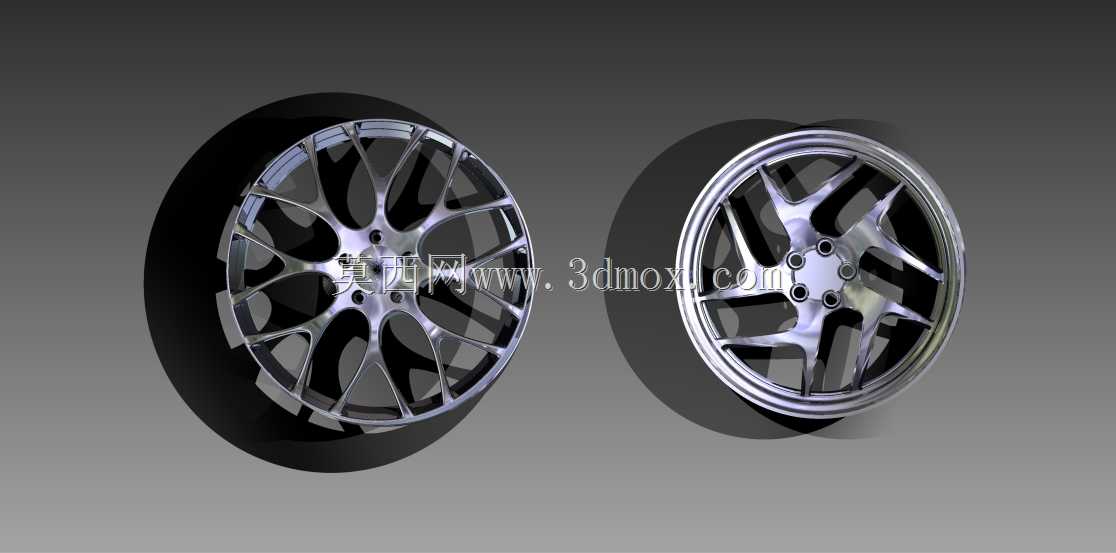

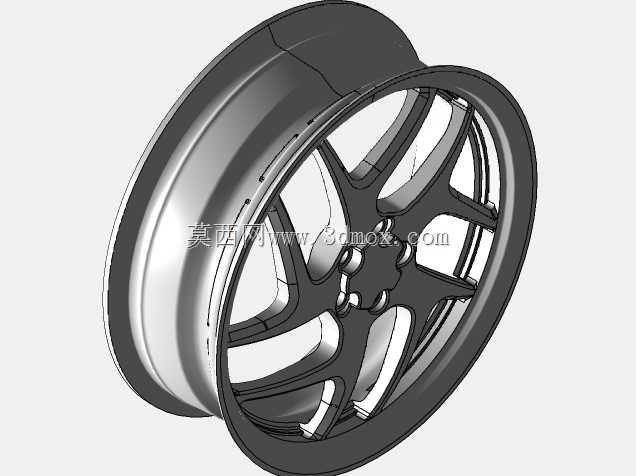

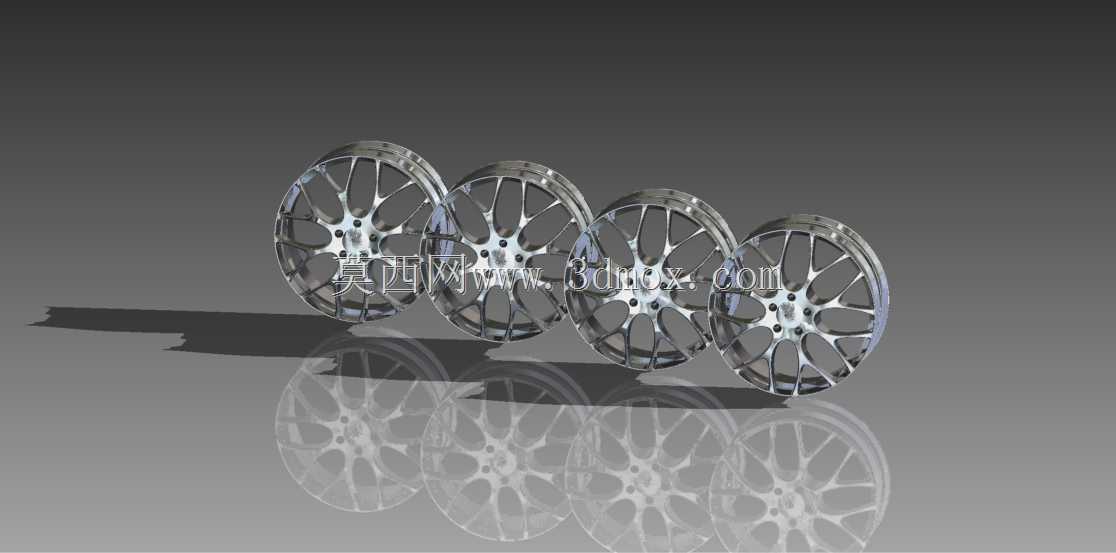

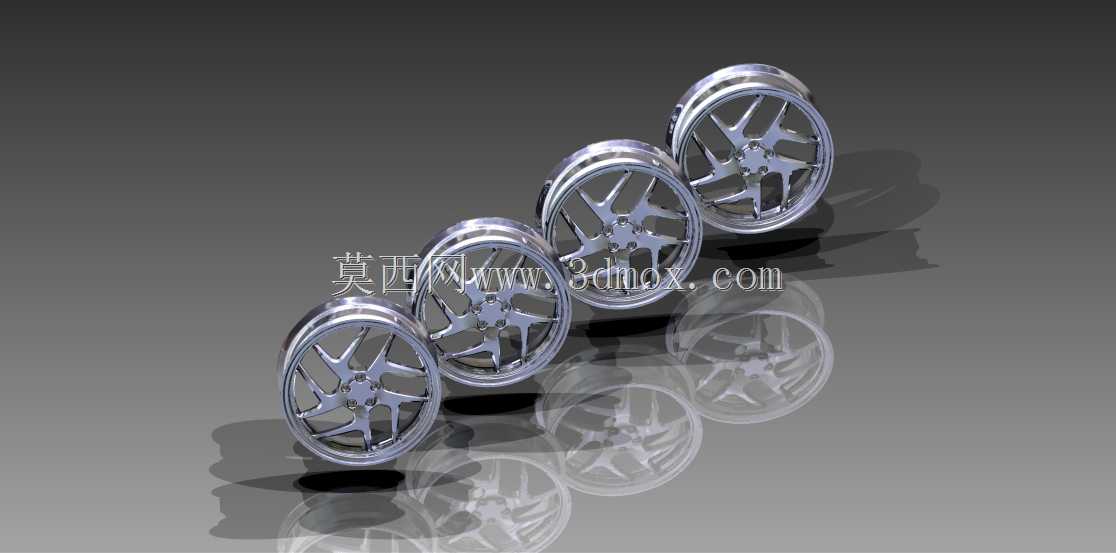

轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性、整车行驶的操控稳定性与驾乘安全性，广泛适配家用轿车、运动型乘用车、城市SUV等多种乘用车型的配套与改装场景，是连接轮胎与车轴传动结构的关键受力构件。本次设计的轮辋覆盖19英寸与20英寸两种主流规格，能够匹配不同扁平比的乘用轮胎，既可以满足家用车型对行驶滤震舒适性的需求，也能适配运动取向车型对弯道支撑性、转向响应速度的改装升级要求。两款轮辋均采用五螺栓孔的安装布局，能够适配市面上绝大多数乘用车型的轮毂轴承安装座孔位，安装接合面经过平面度优化设计，可保证轮辋与车轴法兰盘紧密贴合，避免高速行驶时出现轮辋抖动、螺栓受力不均断裂的风险。在设计思路上，轮辋主体采用多辐条镂空的轻量化结构，在保证轮辋径向、侧向承载强度的前提下，尽可能削减非受力区域的材料厚度，既能够降低轮辋自身的簧下质量，提升悬架系统的响应速度，优化整车的加速与制动表现，也能为刹车系统预留充足的散热空间，避免连续制动时刹车热量堆积导致的制动效能衰减。轮辋的胎圈座区域采用标准的阶台式结构设计，严格匹配对应尺寸轮胎的胎圈轮廓，能够保证轮胎充气后与轮辋紧密贴合，即使在高速过弯、轮胎侧向受力较大的工况下，也不会出现轮胎脱圈、漏气的安全隐患。轮辋的中心孔与螺栓孔位置经过同轴度公差优化，可保证安装后轮辋的旋转中心与车轴轴心完全重合，避免高速行驶时出现车轮动平衡失准引发的车身抖动问题。两款轮辋的安装边界尺寸经过精准校核，轮辋偏距设置兼顾了轮距适配与转向避让需求，安装后不会与翼子板、刹车卡钳、悬架摆臂等周边部件发生运动干涉，能够直接适配对应孔位车型的安装需求，无需额外加装变位器等适配配件。在结构强度设计上，轮辋的辐条与轮辋本体连接位置做了圆弧过渡处理，能够分散车辆经过颠簸路面时产生的冲击载荷，避免应力集中导致的辐条断裂问题，轮辋的轮缘位置做了加厚强化处理，能够降低轮胎拆装、路肩剐蹭时出现轮辋变形的概率，提升产品的实际使用寿命。
