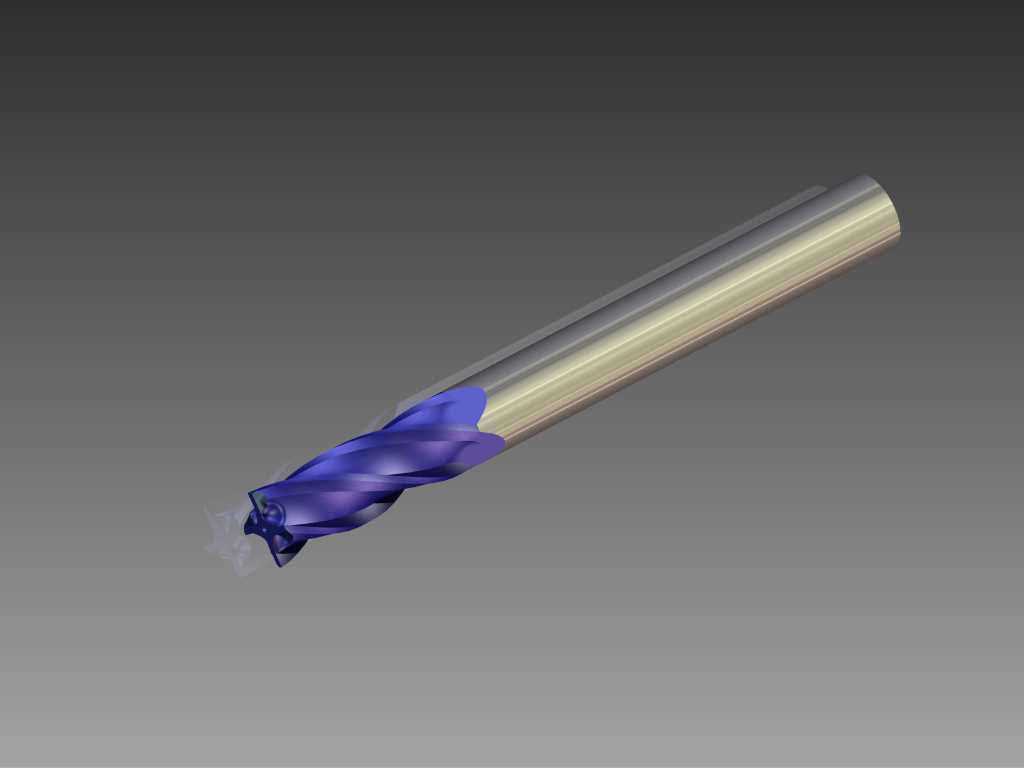

6mm直径硬质合金立铣刀三维结构

　　这款直径6mm的立铣刀，是数控铣削加工场景中应用极广的通用切削刀具，在模具钢精加工、铝合金腔体铣削、小型结构件轮廓加工等工序中都能见到它的身影。日常加工中，不管是普通立式加工中心的钢件粗精一体加工，还是精雕机上的铜公、石墨电极铣削，这类小直径立铣刀都是刀库中常备的消耗类刀具，尤其适合小尺寸型腔、窄槽、倒角以及复杂曲面的逐层铣削作业。

　　从结构设计来看，这款立铣刀采用整体硬质合金棒料磨制而成，切削部分做了不等分螺旋槽设计，螺旋角控制在35度左右，这种设计能有效分散切削过程中的振动，避免高速铣削时出现共振让刀的问题，同时大螺旋角设计能让切屑更顺畅地沿排屑槽排出，减少切屑在槽内堆积刮伤已加工表面的概率。刀头的端刃设计过中心，也就是说这款刀具可以直接进行轴向扎刀进给，不需要提前预钻下刀孔，在加工盲槽、封闭型腔的时候能省去预钻孔工序，大幅提升单件加工的效率。刃口部分做了微小的钝化处理，不是完全锋利的锐角，这种处理能提升刃口的抗冲击性能，在断续铣削、加工带硬皮的毛坯件时，不容易出现崩刃、掉块的问题，能有效延长单支刀具的使用寿命。

　　外形尺寸上，这款刀具切削直径为6mm，柄部采用等直径直柄设计，和切削部分直径一致，不需要变径套就能直接装夹在ER16规格的弹簧夹头中，装夹时的悬伸长度可以根据加工深度灵活调整，常规加工时建议悬伸长度控制在刀具直径的3倍以内，也就是18mm左右，能保证足够的装夹刚性，避免长悬伸带来的让刀、振纹问题；如果需要加工深腔结构，悬伸最长不建议超过30mm，否则切削参数需要相应降低30%-40%，避免刀具折断。刀具的有效切削刃长度设计为18mm，足够覆盖绝大多数6mm直径刀具对应的加工深度需求，过长的切削刃反而会降低刀体的整体刚性，这个长度是兼顾加工范围和刀体强度的平衡值。

　　实际应用中，这款刀具适配的加工场景非常多，加工45号钢这类普通碳钢时，可以搭配1200-1800转/分钟的主轴转速，每齿进给量控制在0.03-0.05mm，侧吃刀量最大可以到1.5mm，背吃刀量可以到6mm；加工6061铝合金时，主轴转速可以提升到4000-5000转/分钟，进给量也可以相应提升，能获得非常光亮的加工表面；如果是加工不锈钢这类难加工材料，需要适当降低转速和进给，同时搭配充足的切削液冷却，避免刃口过热加速磨损。建模过程中，对螺旋槽的曲面做了精准的拟合，还原了实际磨制过程中砂轮走刀形成的槽型曲率，排屑槽的抛光面、刃口的微小倒角、柄部的装夹定位面都做了细节还原，不管是用来做加工仿真的刀具库模型，还是做机床刀路的碰撞检查，都能匹配实际生产中的尺寸精度，不会出现仿真和实际加工尺寸不符的问题。刀体的圆柱度、刃部的径向跳动都按照实际A级硬质合金铣刀的精度做了约束，装夹后的径向跳动控制在0.005mm以内，符合精加工刀具的精度要求。
