标准化塑料注射成型模架结构设计

这套模架是塑料注射成型生产环节的核心承载基体，广泛应用于日用塑料制品、家电结构件、汽车内饰塑料件、电子外壳类产品的批量注塑加工场景，是连接注塑机成型动作与型腔型芯结构的中间载体，所有注塑模具的成型零件、导向部件、顶出机构、冷却系统都需要依托这套模架完成定位装配，直接决定注塑生产过程中模具开合模动作的稳定性、成型精度的保持能力以及长期生产的结构耐用性。

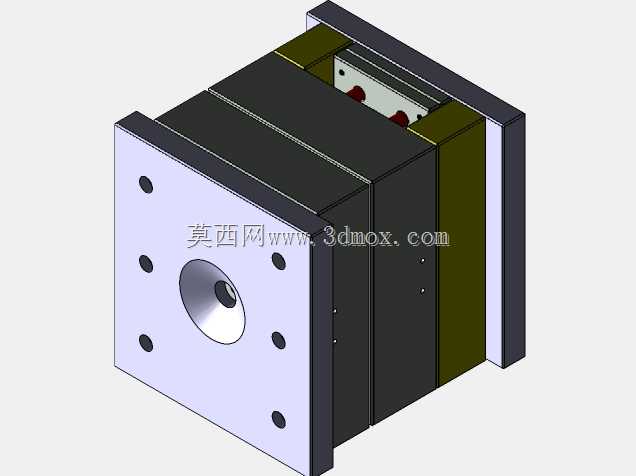

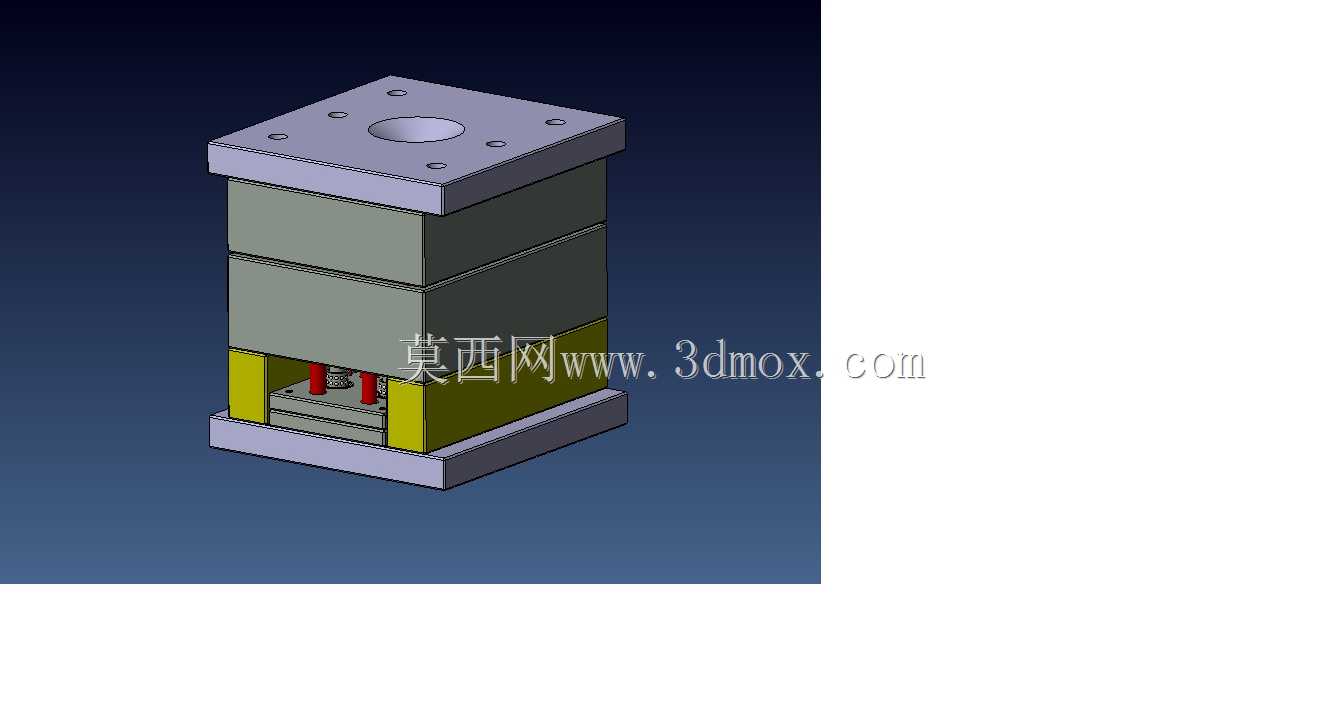

从功能特性来看，这套模架采用叠层式板件组合结构，从上至下依次设置了与注塑机定模板连接的定模安装板、用于固定型腔部分的定模板、用于固定型芯部分的动模板、承托顶出机构的支承板、用于排布顶针与复位杆的上下顶出板、以及与注塑机动模板连接的动模安装板，两侧设置的支承块留出了足够的顶出行程空间，能够适配不同深度塑料制品的顶出脱模需求。模架所有板件的导向孔位采用同轴度公差管控，配套的导柱导套结构可以保证开合模过程中型芯与型腔的精准对位，避免合模错位导致的产品飞边、型腔碰伤等生产问题。底部的顶出空间预留了标准顶杆孔位，可以直接对接注塑机的顶出油缸，实现开模后产品的自动脱模，复位杆的排布可以保证合模过程中顶出机构先行回位，避免顶针碰撞型腔造成结构损坏。

在设计思路上，这套模架遵循了注塑模架的通用标准化设计逻辑，所有板件的连接螺孔位置、导柱导套安装孔位、顶出板的滑动导向结构都采用行业通用的尺寸规范，能够适配多数常规规格的卧式注塑机安装要求，不需要额外做安装位的二次改装。设计过程中充分考虑了注塑生产的受力特性，定模安装板与动模安装板采用足够厚度的板材制作，能够承受注塑机锁模时的数百吨锁模压力，避免长期受压导致板件变形影响产品成型精度；支承块的高度根据常用塑料制品的平均脱模行程设定，既保证足够的顶出距离让产品完全脱离型芯，又不会因为模架总高度过高导致注塑机开模行程不足。

从安装边界来看，这套模架的顶部定模安装板设置了标准的定位圈安装位与浇口套过孔，能够直接匹配注塑机的料筒中心定位要求，安装板上的紧固螺孔采用对称排布设计，可以适配不同拉杆间距的注塑机装夹要求；模架整体的外形轮廓方正，没有外凸的突兀结构，吊装搬运过程中可以平稳放置，侧面预留的吊环螺孔方便模具的吊装转运。模架内部的冷却水道走水空间预留充足，不会和顶出孔、导柱孔、连接螺孔发生位置干涉，后续加装型腔型芯零件时，可以灵活排布冷却回路，保证注塑过程中模具温度的均匀管控，有效缩短产品的成型冷却周期，提升批量生产的加工效率。
