标准两板结构塑胶注射成型模具

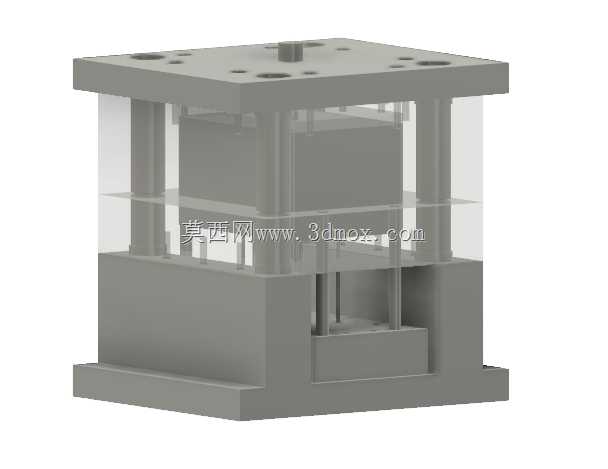

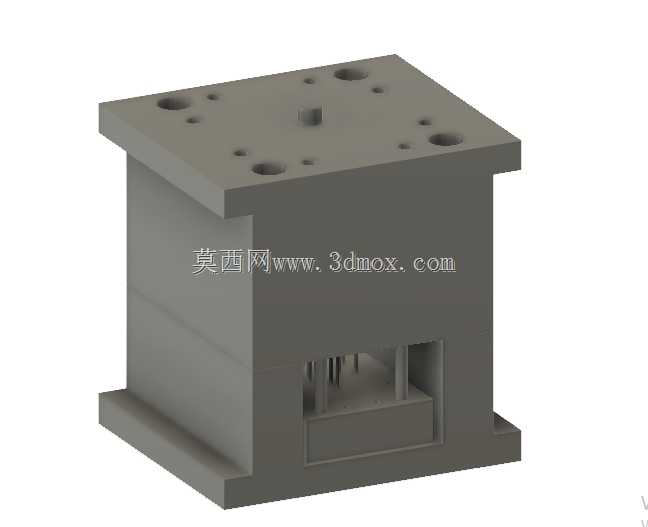

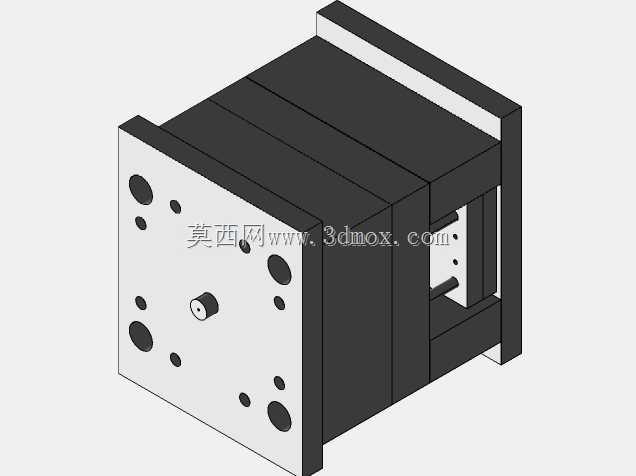

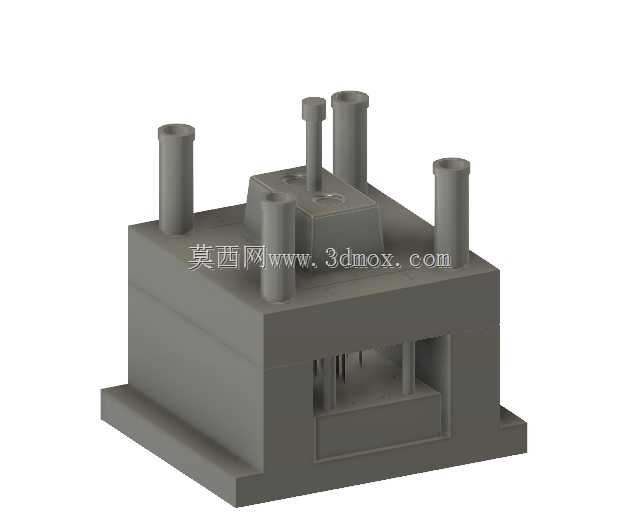

这款注射成型模具是面向通用热塑性塑胶件批量生产开发的工装结构，主要应用于消费电子外壳、日用塑胶配件、小型工业塑胶零部件的注塑成型生产场景，适配市面上主流的卧式注塑机安装使用，可在连续化生产工况下稳定完成塑胶熔体的填充、保压、冷却、脱模全流程作业，帮助生产端快速获得尺寸一致、外观达标、内应力符合要求的成型塑胶制品。从功能特性来看，该模具采用成熟的两板模结构设计，整体分为定模侧与动模侧两大组成部分，定模侧设置有适配注塑机定位环的安装基准、主流道衬套以及成型产品外观面的型腔结构，可保证注塑机炮嘴与模具流道的精准对接，减少熔体注射过程中的溢料、压力损失问题；动模侧集成了型芯成型结构、顶出脱模机构、导向定位组件以及冷却水路排布空间，开模后可通过内置的顶针板带动顶出元件平稳将冷却固化的塑胶制品从型芯上推出，避免顶出过程中出现产品变形、顶白、拉伤等常见成型缺陷。在设计思路上，该模具优先兼顾了生产稳定性与加工便利性，上下模板的四周设置有高精度导柱导套安装位，可保证合模过程中型芯与型腔的同轴度，减少长期生产过程中的分型面错位磨损；模板上的多个沉头安装孔可直接与注塑机的模板锁模位匹配，无需额外制作过渡转接板，降低上机安装的调试难度；动模侧预留的镂空操作空间既可以减轻模具整体重量，减少注塑机的锁模负载，也方便生产过程中清理料头、维护顶出机构，日常保养无需完全拆解模具即可完成常规检查作业。从安装边界来看，该模具整体为方正的箱式结构，上下安装面的平面度符合注塑模具的通用加工精度要求，模板厚度、锁模孔位间距适配100吨到160吨锁模力的常规卧式注塑机，模具的整体闭合高度、开模行程预留量满足常规小型塑胶件的生产需求，冷却水路的接口设置在模具侧方，可直接对接工厂的常规冷却水循环系统，无需额外改造管路；顶出机构的顶出行程经过合理核算，既可以保证产品完全脱离型芯，也不会出现顶出行程过大导致的机构碰撞问题，适配注塑机的标准顶杆连接位，安装后可快速完成调试投入量产。
