桌面级3D打印机散热风道结构设计

这款风道结构主要应用于桌面级熔融沉积成型3D打印机的热端冷却环节，在实际打印作业中承担着精准引导冷却气流、定向吹拂打印件熔融挤出层的核心作用。桌面级FDM设备打印过程中，耗材经热端熔融挤出后需要快速均匀冷却定型，若冷却气流流向紊乱、覆盖范围不足，极易出现打印件翘曲变形、层间粘接错位、悬垂结构塌边等问题，直接影响最终成型精度与表面质量，这款风道正是针对这类打印痛点完成的结构优化设计。

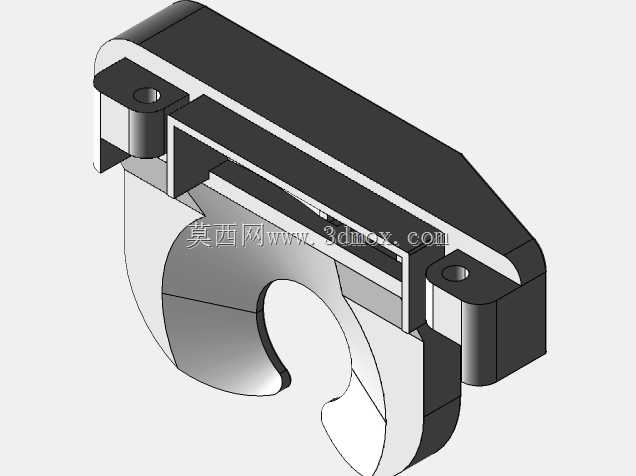

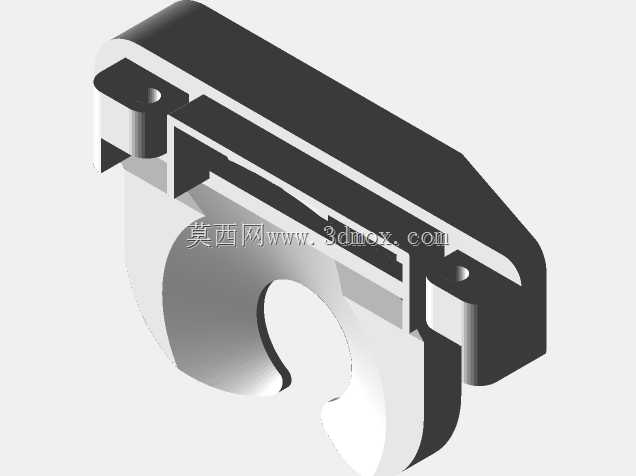

从功能特性来看，该风道采用半包围式弧形导风腔体设计，进风端可直接适配常规4010规格轴流散热风扇的出风口，腔体内部做了平滑过渡的曲面导流结构，能够有效减少气流在腔体内部的涡流损耗，让风扇输出的冷却风经腔体整流后，以均匀的层流状态从出风口吹出，精准覆盖热端喷嘴周边的打印区域，既能够保证刚挤出的熔融耗材快速冷却固化，又不会让气流直吹热端加热块导致热端温度波动，兼顾打印件冷却效果与热端工作稳定性。风道两侧设计有带安装孔的定位凸台，可直接通过螺丝固定在打印机热端的散热铝块支架上，安装后与热端喷嘴的相对位置固定，不会随打印头高速移动出现位置偏移，保证冷却点位的一致性。

在设计思路上，这款风道充分考虑了桌面级3D打印机的安装空间边界，整体外形贴合热端组件的轮廓布局，不会在打印头移动过程中与打印平台、模型结构发生干涉，弧形的下部避让结构预留了足够的喷嘴观察空间，方便用户实时查看挤出状态与首层打印效果。整体壁厚设计均匀，既保证了结构强度，避免长期受风扇振动出现开裂变形，又不会过度增加打印头的整体重量，减少打印头高速往复运动时的惯性负载，降低X轴传动结构的磨损。风道的出风口做了窄缝式收窄设计，能够提升流出气流的风速，让冷却风更集中地作用在挤出点周边，针对PLA这类冷却要求较高的耗材，能够有效提升悬垂结构、小角度斜面的打印质量，减少支撑材料的使用量，降低后期处理的工作量。同时该结构的安装孔位完全匹配对应机型的原有安装点位，用户无需对打印机原有结构做任何改装，即可直接替换原有风道组件，安装维护十分便捷。
