桌面级数控泡沫电热切割加工装置

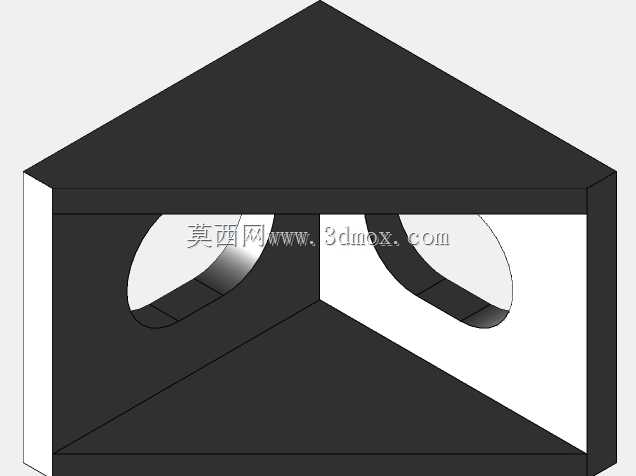

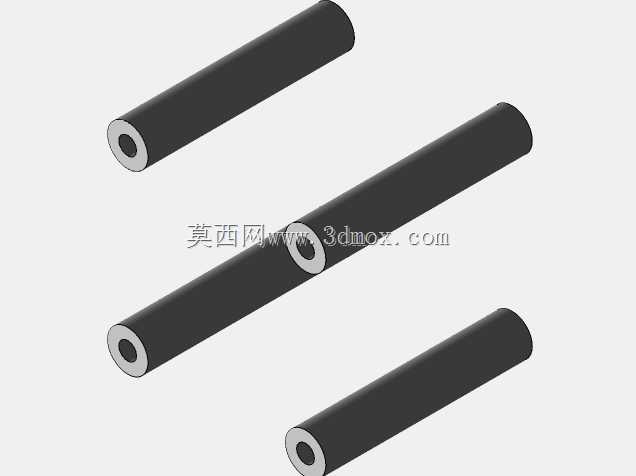

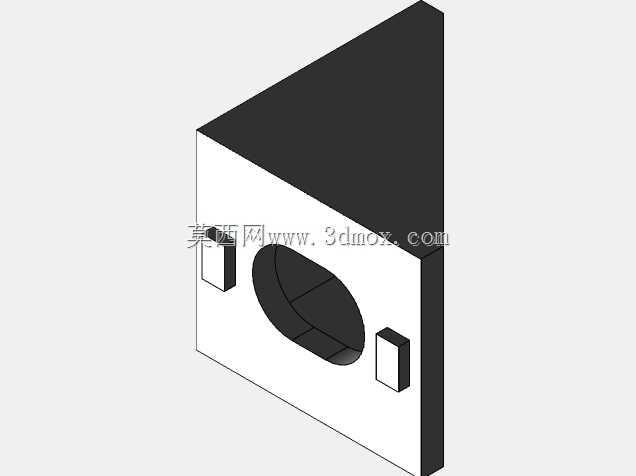

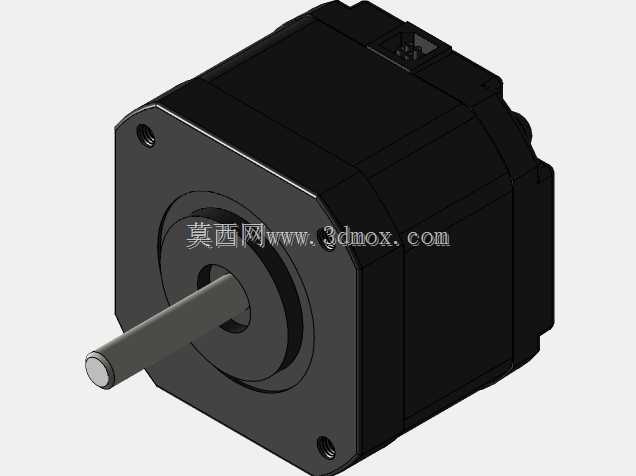

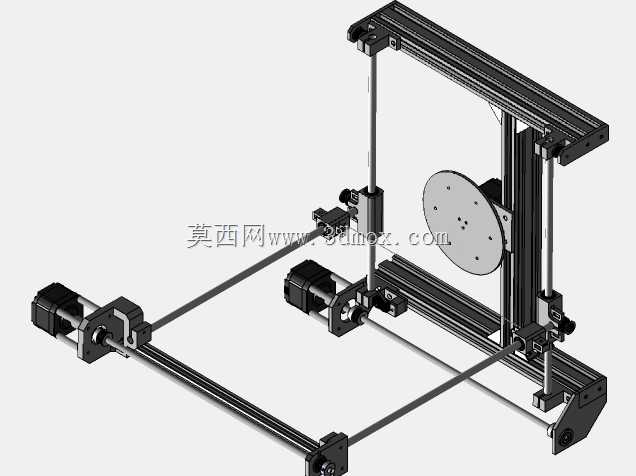

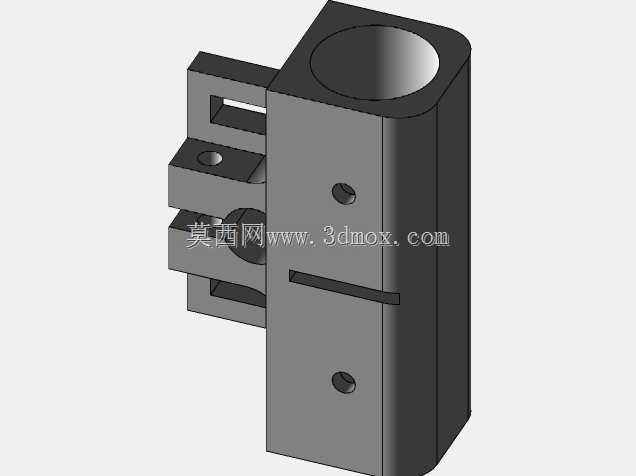

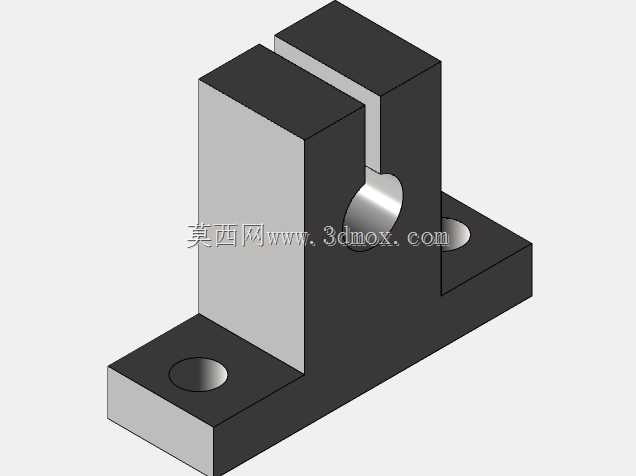

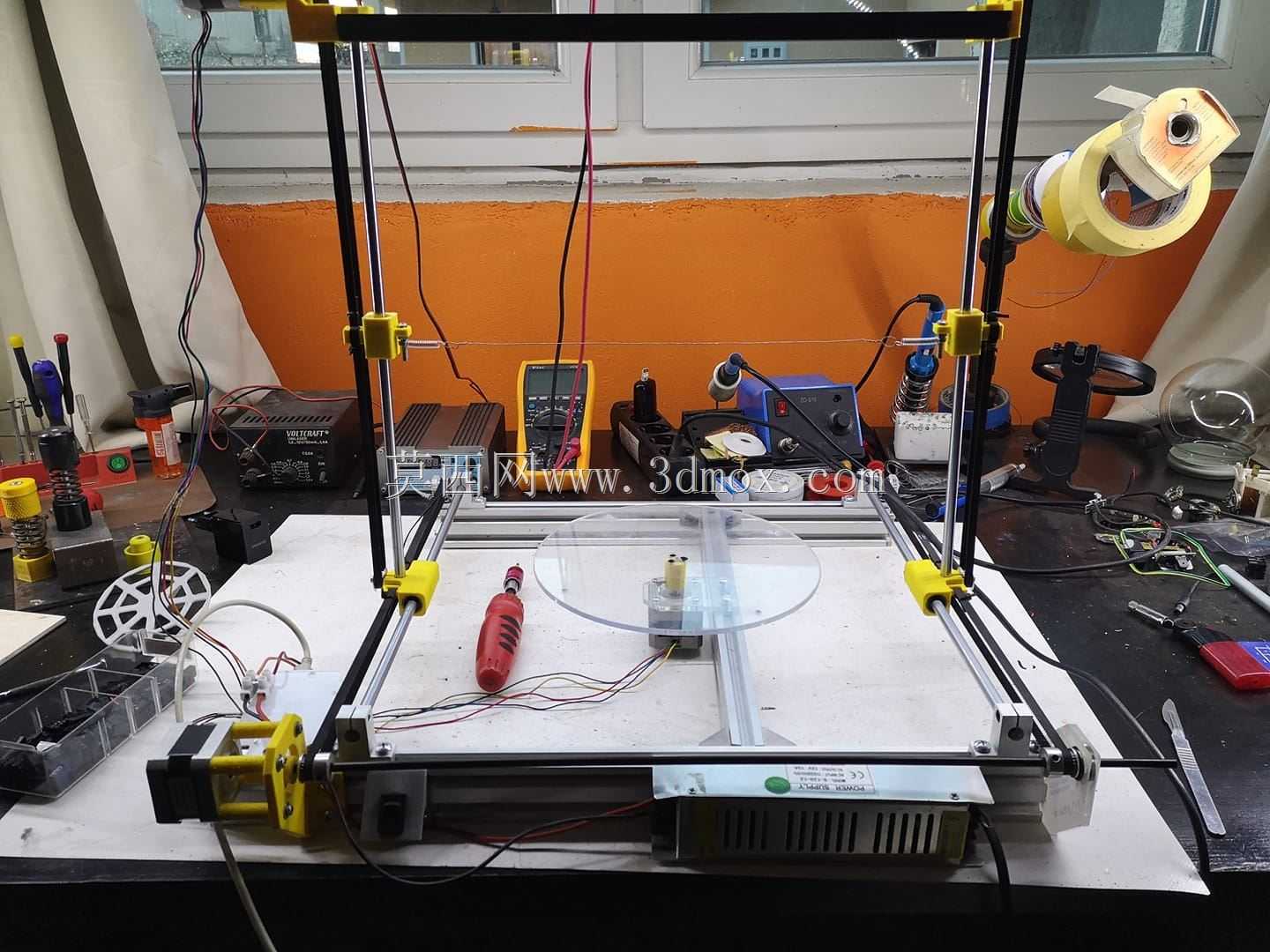

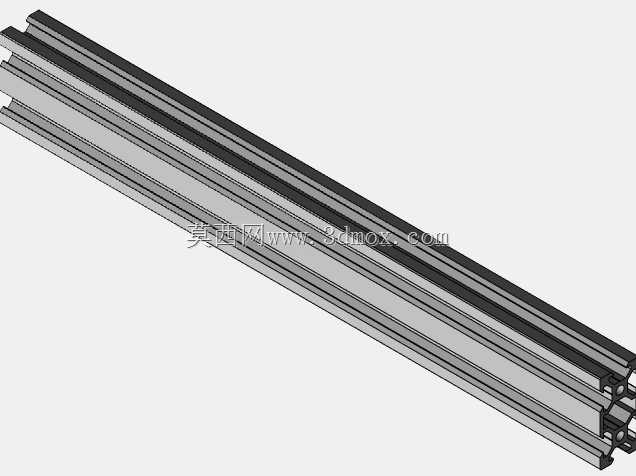

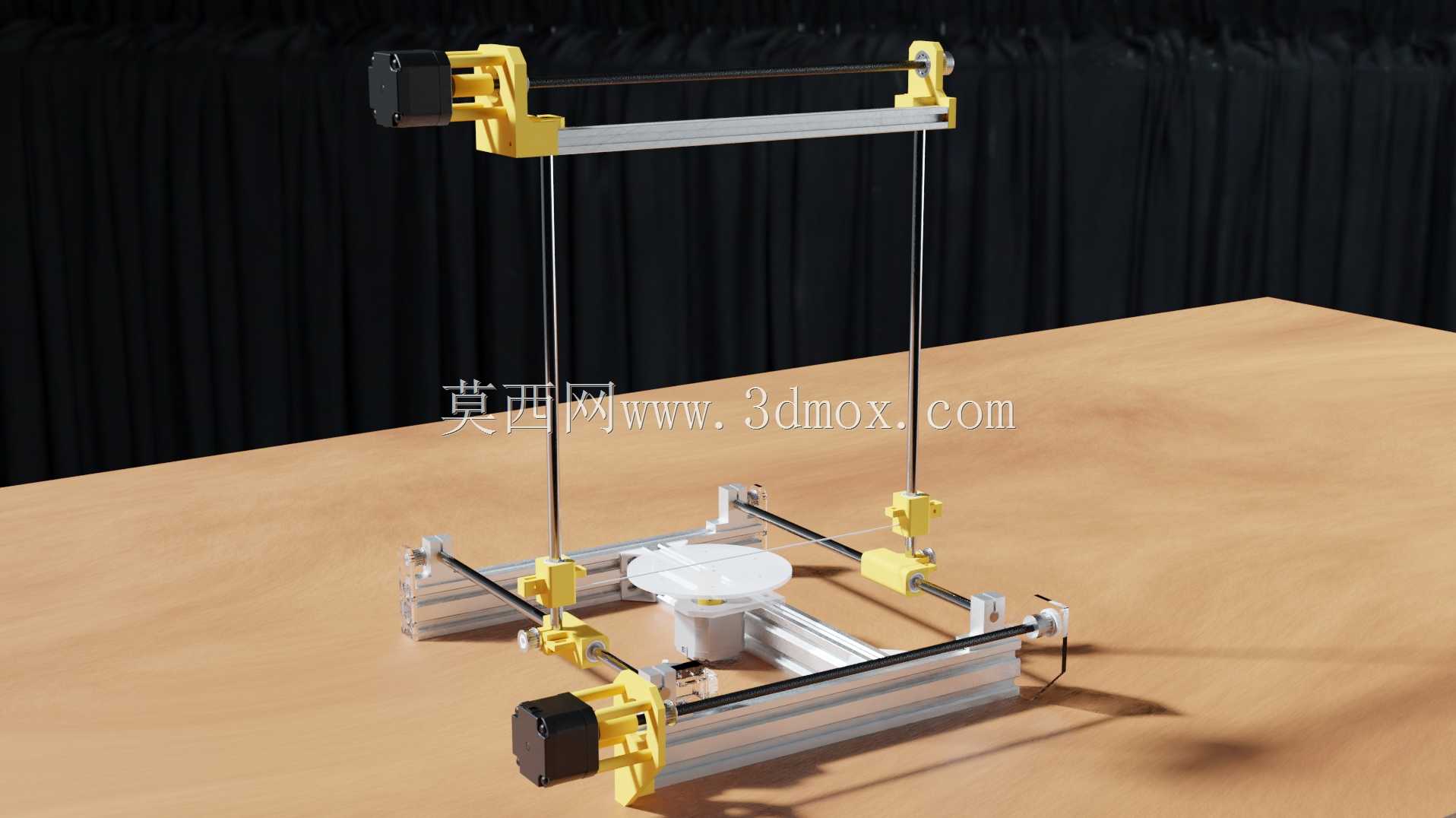

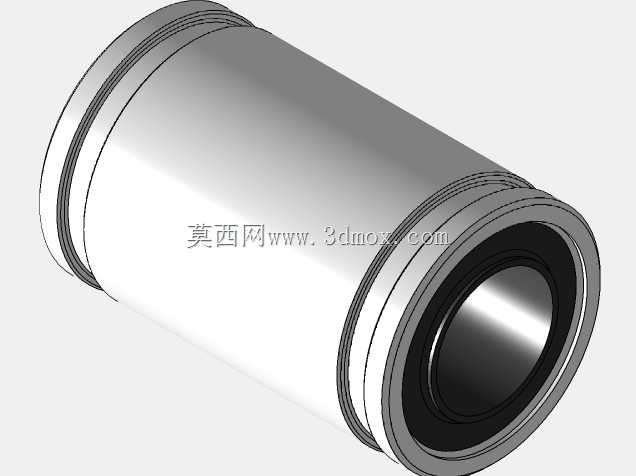

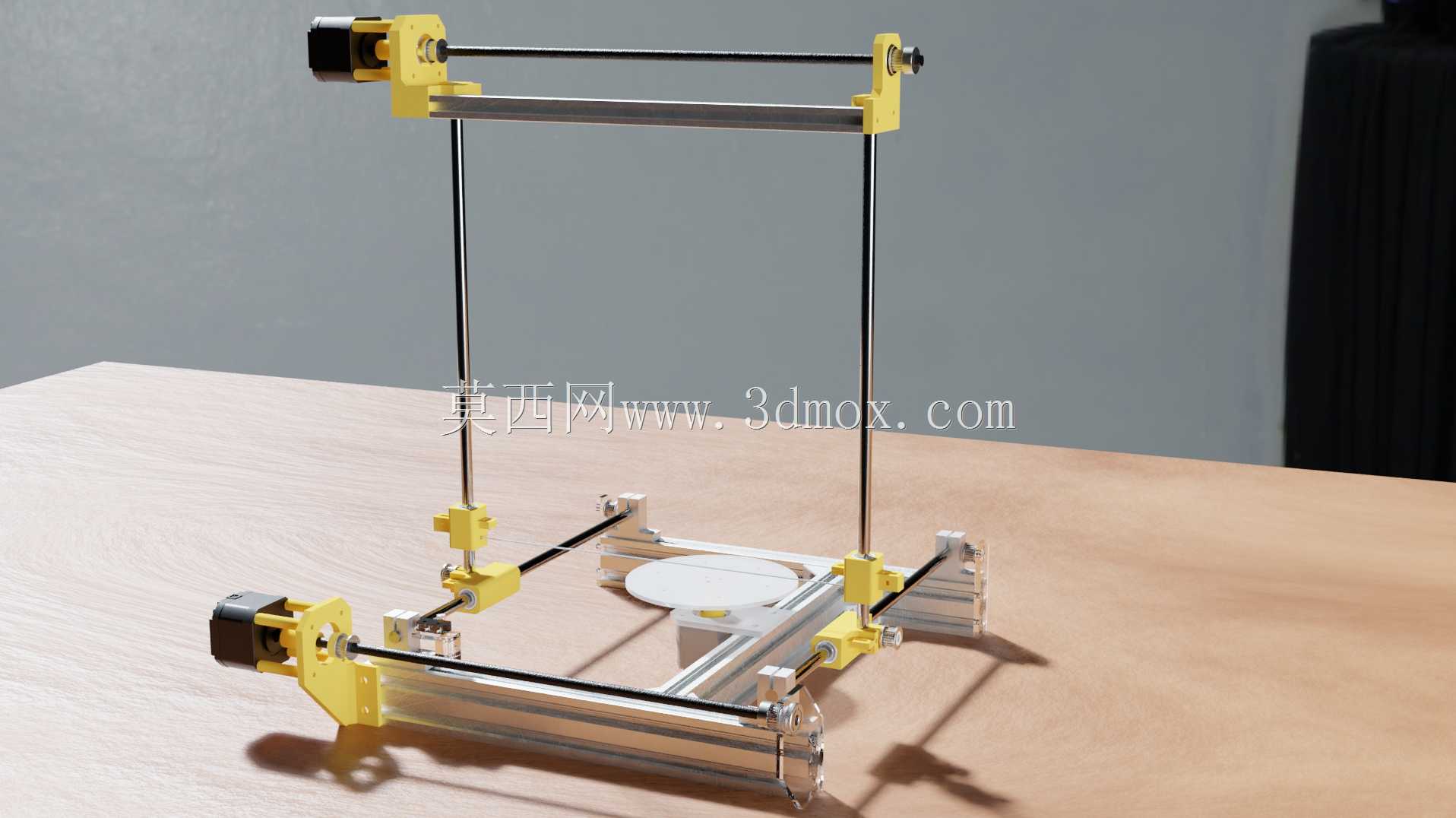

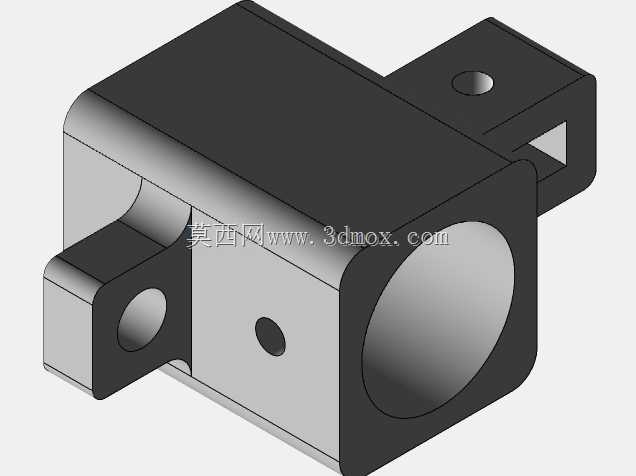

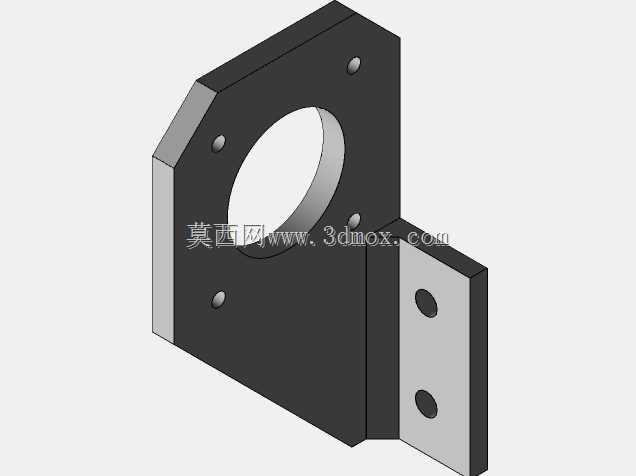

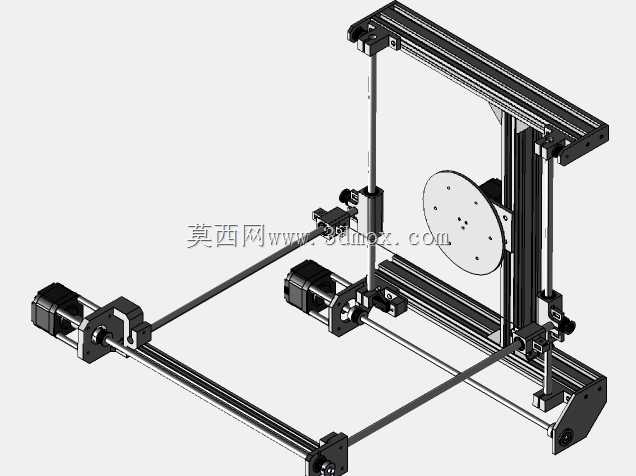

这款桌面级数控泡沫切割装置，主要面向小型手板制作、模型工坊、教学实训以及创意DIY场景，可替代传统手工电热丝切割作业，解决手工切割泡沫类材料时切面不平整、角度难控制、异形轮廓加工精度差的痛点，能够适配EPS、EPP、海绵等多种热熔性柔性发泡材料的切割需求，既可以完成简单的直边切块、斜角裁切，也能通过多轴联动实现回转体、异形曲面、复杂轮廓的连续切割，加工出的泡沫构件可用于建筑沙盘制作、航模配件加工、产品包装内衬定制、铸造消失模毛坯制备等多个场景。设备整体采用铝型材搭建主体框架，兼顾结构刚性与组装调试的便捷性，框架的横向与纵向导轨均采用光轴搭配滑动座的结构，运动阻力小且运行平稳，能够保证切割过程中电热丝的走线精度，避免切割面出现波浪纹或者错位偏差。设备搭载的多组步进电机分别对应X、Y、Z以及回转工作台的运动控制，可实现四轴联动加工，其中底部的回转工作台可带动泡沫坯料做旋转运动，配合电热丝的平面移动即可加工出对称回转类的泡沫构件，大幅拓展了设备的加工范围。设计过程中充分考虑了桌面设备的安装边界，整体占地面积控制在普通工作台可容纳的范围内，不需要额外的固定安装工序，放置在平稳台面上接电即可使用，框架的边角位置均做了连接件的圆角处理，避免日常操作时出现磕碰划伤。电热丝采用张紧结构固定在两侧的滑动支架上，可根据加工需求调整张紧度，避免电热丝受热松弛影响切割精度，走线位置做了绝缘防护处理，防止作业过程中出现漏电风险。设备的运动组件均采用模块化设计，后期维护更换配件时不需要整体拆解框架，日常调试仅需校准各轴的运动原点即可保证加工精度，相比大型工业泡沫切割设备，这款装置的入门门槛更低，操作逻辑更简单，不需要大型厂房空间即可完成各类泡沫构件的精密加工，能够满足小批量定制化的泡沫加工需求，切割过程中无粉尘污染，仅通过电热丝的高温热熔完成材料分离，作业噪音极低，适合在办公、教学、小型工坊这类对环境要求较高的场景下使用。
