三爪机械式轴承齿轮拆卸拉拔工具

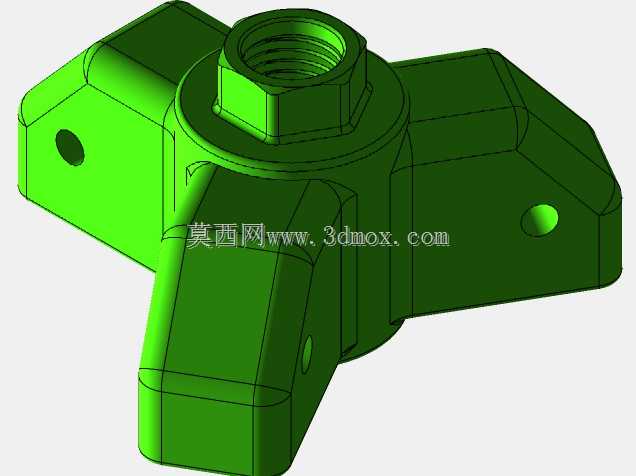

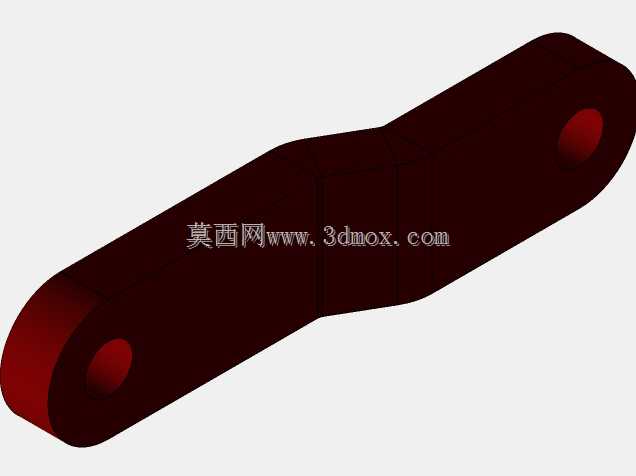

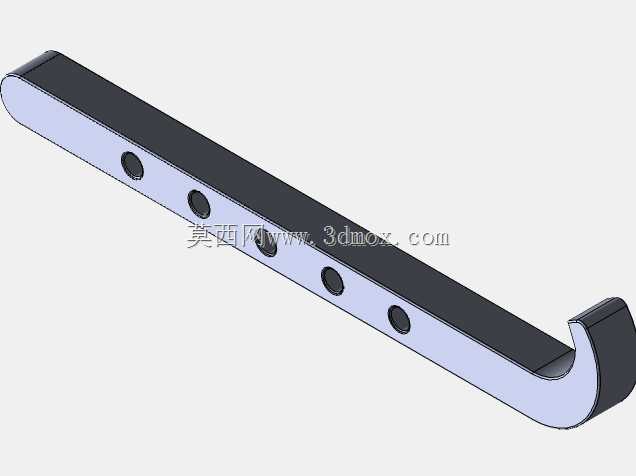

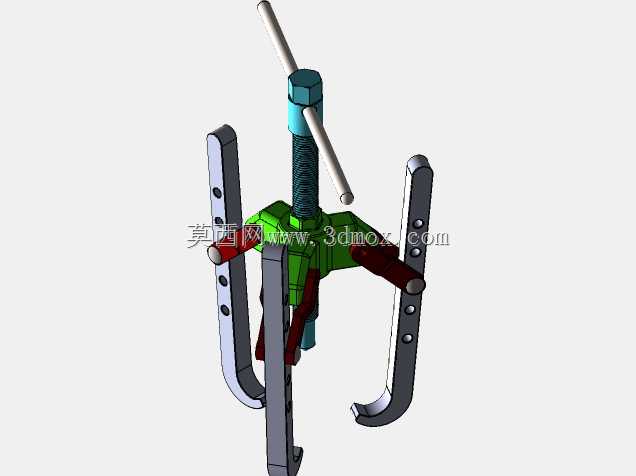

在工业设备运维、机械装配维修、五金加工检修等场景中，过盈配合的轴承、齿轮、皮带轮、联轴器等零部件的拆卸一直是高频作业环节，若采用撬棍敲击、蛮力撬动的方式，极易造成零件变形、轴面损伤甚至工件报废，三爪拉拔工具正是为解决这类拆卸需求设计的专用手动工装。这款三爪拉拔器采用三爪同步联动的结构设计，三个勾爪沿中心螺杆周向120度均匀分布，作业时可同步勾住待拆卸工件的内沿或外沿，中心顶杆对准待拆部件的轴心位置，通过转动顶部的加力杆带动中心螺杆进给，顶杆抵住轴端后持续施加轴向静拉力，将过盈配合的工件平稳从轴体上拉出，全程受力均匀沿轴向分布，不会对轴件和待拆工件造成偏载损伤，相比两爪拉具适配性更强，可适配圆形、对称结构的各类盘类、套类零件拆卸，不会出现打滑、偏斜的问题。设计过程中充分考虑了手动作业的受力特性，勾爪采用长槽可调结构，可根据待拆卸工件的直径大小调整勾爪的伸出长度与开合角度，适配不同尺寸规格的零部件拆卸需求，覆盖常规小功率电机、小型减速机、通用传动部件的拆卸尺寸范围，安装边界可适配从几十毫米到两百余毫米直径的工件拆卸，中心螺杆采用大导程梯形螺纹设计，进给平稳自锁性好，不会在拉力作用下出现回退打滑的问题，加力杆采用穿杆式设计，可根据所需拉力大小调整力臂长度，手动施加较小的力即可获得数吨的轴向拉拔力，满足常规过盈配合件的拆卸力需求。整体结构采用模块化装配设计，勾爪与中心主体采用销轴铰接，磨损后可单独更换勾爪配件，延长工具整体使用寿命，三个勾爪的联动结构保证作业时三个受力点受力一致，避免工件拆卸过程中出现卡滞、偏斜，既可以用于外拉拆卸轴承外圈、皮带轮等外沿可勾持的工件，也可调整勾爪方向实现内拉作业，拆卸嵌装在孔内的轴承内圈等部件，一机多用覆盖多数常规机械维修的拆卸需求，是机修车间、设备运维班组、装配工位必备的手动维修工装，相比液压拉马结构更简单轻便，无需额外动力源，携带方便可在无电源、狭小空间的作业场景下灵活使用，日常维护仅需定期在螺纹处加注润滑脂即可保证操作顺畅，耐用性强可适应车间复杂的作业环境。
