手动管子夹持虎钳结构设计

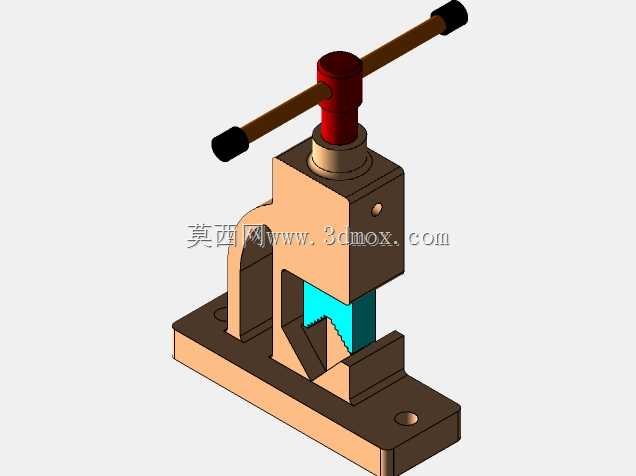

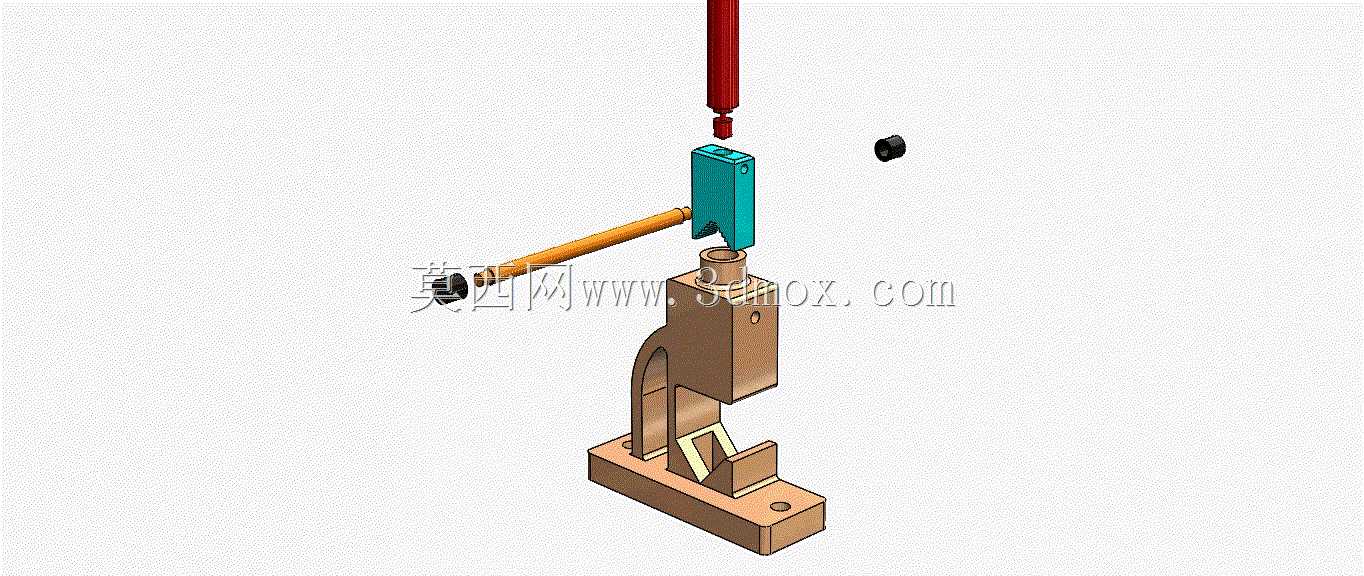

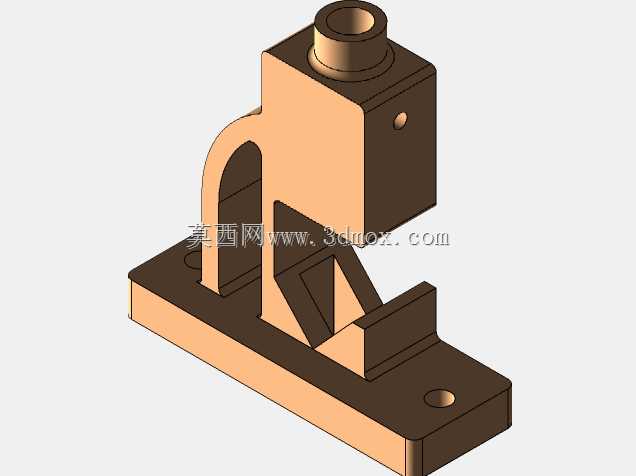

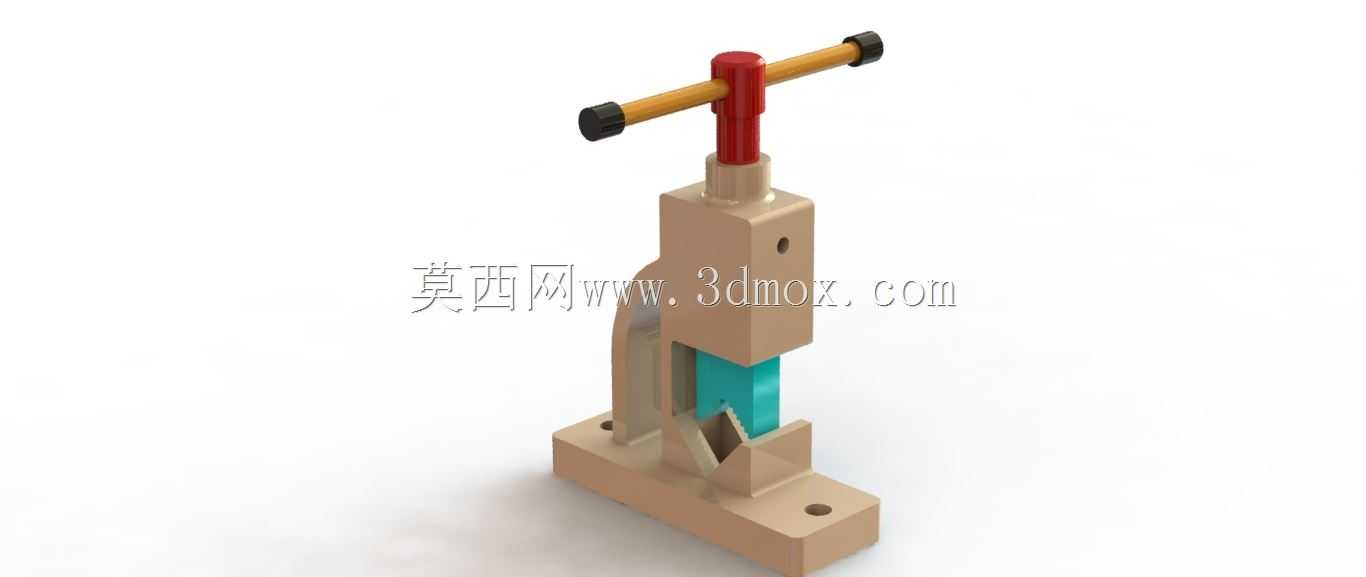

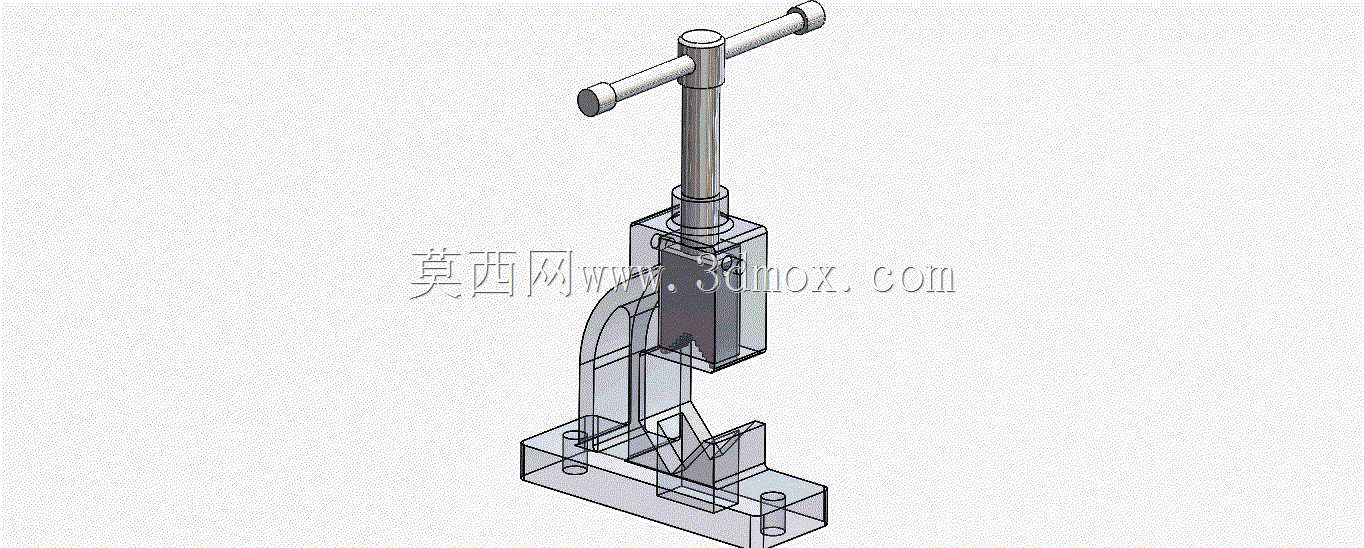

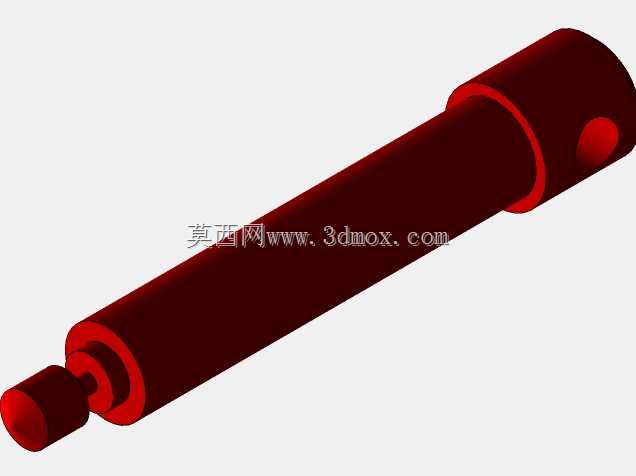

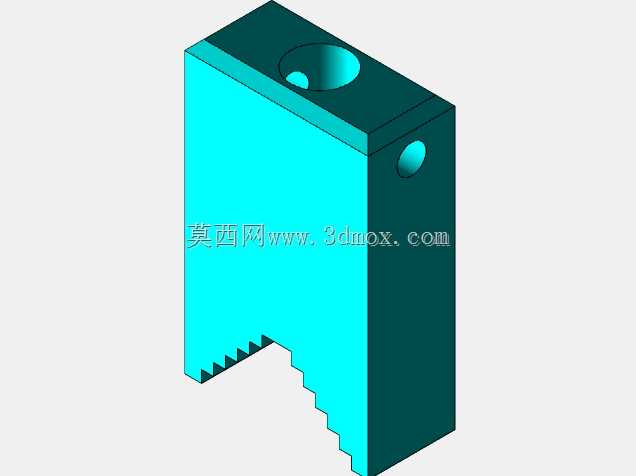

这款手动管子虎钳是管道安装、五金维修、小型金属加工场景中常用的夹持类工装，核心用途是在对金属管材、硬质塑料管材开展切割、套丝、螺纹对接、管口打磨等作业时，提供稳定可靠的夹持固定力，避免管材在加工受力时出现转动、移位、窜动问题，保障加工精度与操作安全。从实际应用场景来看，它既可以固定在普通钳工工作台台面，也能适配流动维修作业的便携工装架，覆盖家装水电施工、设备管路维保、小型五金作坊管材加工等多类使用场景，适配不同管径的圆形管材夹持需求，相比普通平口钳，其V型钳口结构能更好贴合圆形管材外壁，不会出现夹伤管壁、夹持打滑的问题。从功能特性来看，这款虎钳采用T型手动手柄配合螺杆传动的夹紧结构，操作人员无需额外辅助工具，仅通过转动横向手柄即可带动螺杆升降，驱动活动钳口向固定V型钳座靠拢，夹紧过程中力臂长度经过优化设计，操作人员施加较小的握力即可获得足够的夹紧力，长时间操作也不易产生手部疲劳；钳口部位做了加宽咬合面设计，接触管材的位置带有防滑咬合齿，既能保证夹持摩擦力，又能通过合理的齿形角度避免在薄壁管材表面留下过深的夹痕，保护管材外壁完整性。从设计思路来看，整体结构采用模块化拆分设计，共由底座、传动螺杆、操作手柄、活动钳口、固定钳座五个独立零件组成，各零件之间通过标准螺纹、定位槽实现装配，没有复杂的异形连接结构，日常使用中如果出现零件磨损，仅需更换对应损耗件即可完成维护，大幅降低长期使用成本；底座采用带安装孔的平板式结构，两个对称布置的安装孔可以配合螺栓快速将虎钳固定在工作台面上，安装孔的间距经过通用化适配，能匹配市面上多数常规钳工台的预留安装位，无需额外打孔改造即可完成装配。从外形尺寸与安装边界来看，这款虎钳整体结构紧凑，底座纵向长度适配常规工作台的边缘安装空间，横向宽度不会占用过多台面上的操作区域，夹紧行程覆盖常用的家装、维修场景管材管径范围，操作手柄转动时的外伸半径经过合理控制，转动过程中不会与台面上的其他工具、工件产生干涉，即使在狭小的维修作业空间内也能顺畅完成夹紧、松脱操作；整体重心集中在底座位置，即使不通过螺栓完全锁死，在夹持小口径管材开展轻量作业时，也能依靠自身底座重量保持稳定，不会出现侧翻、滑移问题。
