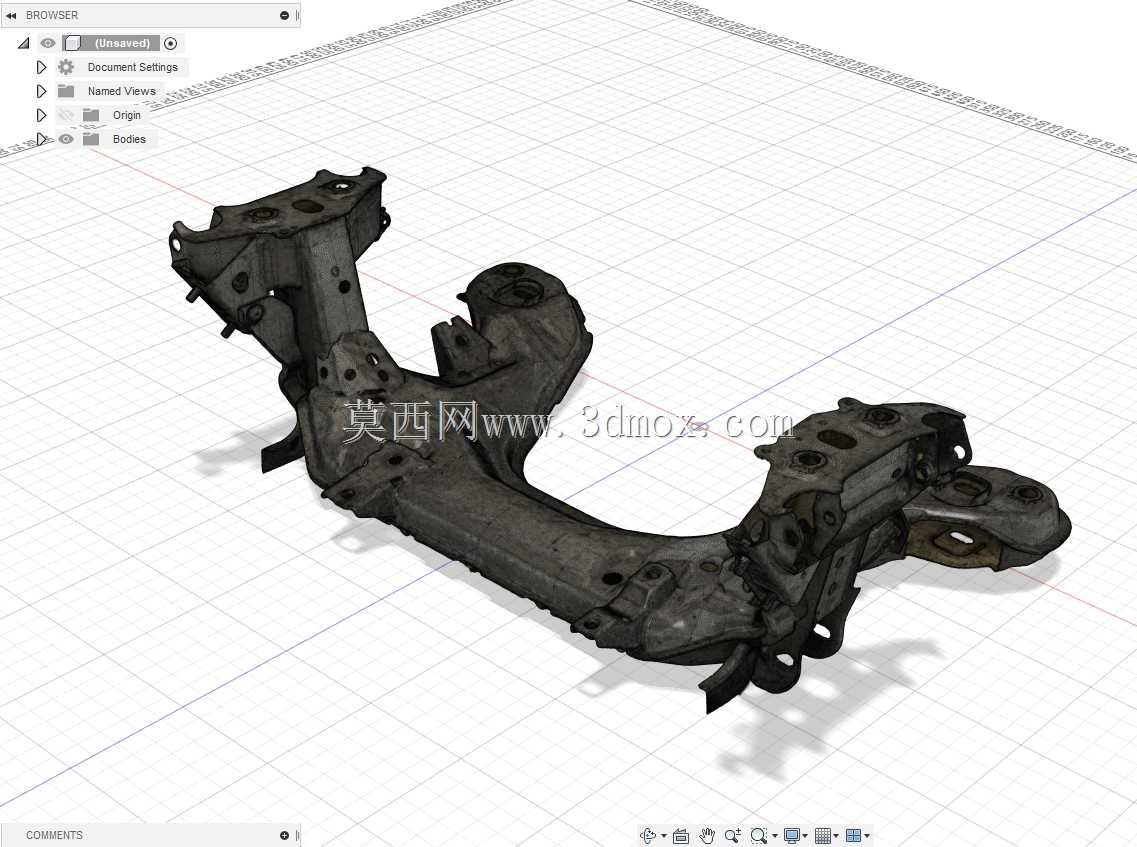

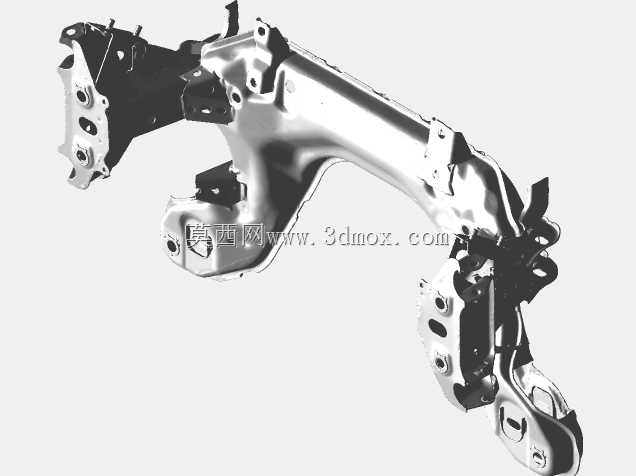

马自达MX-5副车架3D扫描逆向结构

该副车架是马自达MX-5车型底盘系统的核心承载构件，主要应用于前置后驱轻量化跑车的前舱底盘布局中，作为动力总成、前悬架系统与车身主体之间的衔接承载结构，承担着分散路面冲击载荷、固定悬架摆臂与转向机构安装位、隔绝动力总成振动传递的核心作用，在整车操控性能调校、行驶稳定性保障、NVH性能优化环节起到不可替代的作用。从结构设计来看，该构件采用了不等厚冲压钢板焊接成型的腔体结构，整体轮廓完全适配MX-5短轴距跑车的前舱布局，整体沿车身纵向呈不规则延伸形态，左侧预留了动力总成悬置的三点式安装接口，接口位置设计有多层叠焊的加强凸台，可承受动力总成输出的峰值扭矩与急加速、急制动工况下的纵向载荷冲击；右侧延伸段集成了前下摆臂、转向节拉杆的安装支座，安装孔位采用了同轴度精度极高的镗孔设计，可保证悬架运动轨迹的设计精度，避免行驶过程中出现轮胎异常磨损、转向虚位过大的问题。在安装边界设计上，该副车架通过四组柔性悬置衬套与车身纵梁连接，衬套安装位的位置度公差控制在0.1mm以内，既可以保证副车架与车身的装配精度，又能通过衬套的橡胶阻尼特性过滤路面传递的细碎振动，避免底盘振动直接传递到驾驶舱影响驾乘质感。构件整体采用了变截面的结构设计，在载荷集中的悬置安装点、悬架连接点位置通过增加加强筋、叠焊补强板的方式提升局部结构强度，在非主要承载的区域则通过冲压减重孔、减薄板材厚度的方式控制整体重量，完美适配MX-5轻量化跑车的设计定位，在保证结构强度满足激烈驾驶工况载荷要求的前提下，尽可能降低底盘簧下质量，提升车辆的转向响应速度与操控灵活性。该扫描逆向结构完整还原了原厂副车架的所有安装接口、加强结构与轮廓尺寸，可用于车辆改装过程中的副车架强化设计、底盘调校仿真分析、替换件开发验证等场景，能够为改装方案设计、零部件逆向开发提供精准的三维数据参考，帮助设计人员快速掌握原厂构件的载荷分布逻辑与安装匹配要求，缩短相关改装部件、替换配件的开发周期，避免设计过程中出现安装干涉、强度不足的问题。
