重载超长拖挂运输车辆转向轴结构

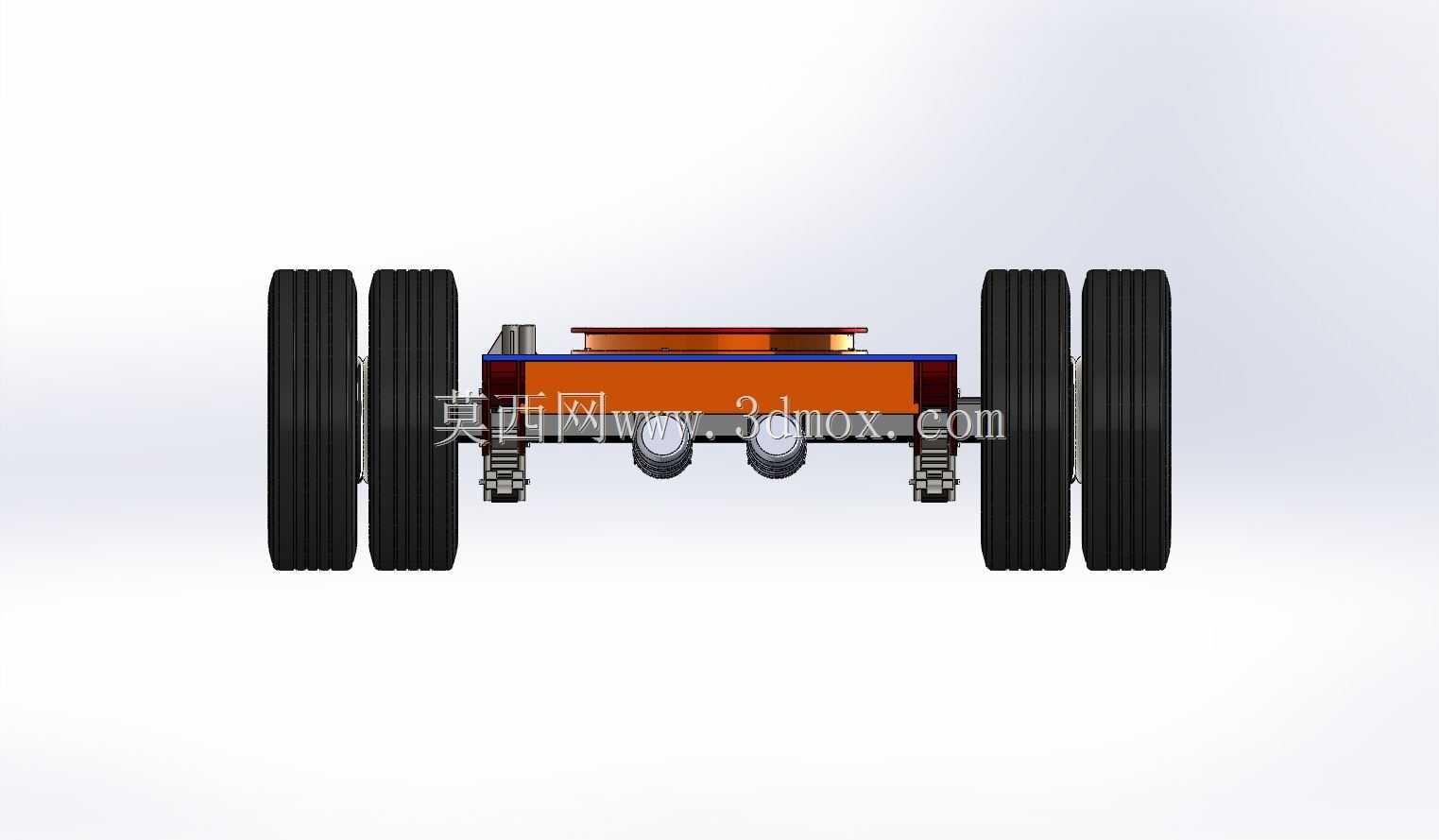

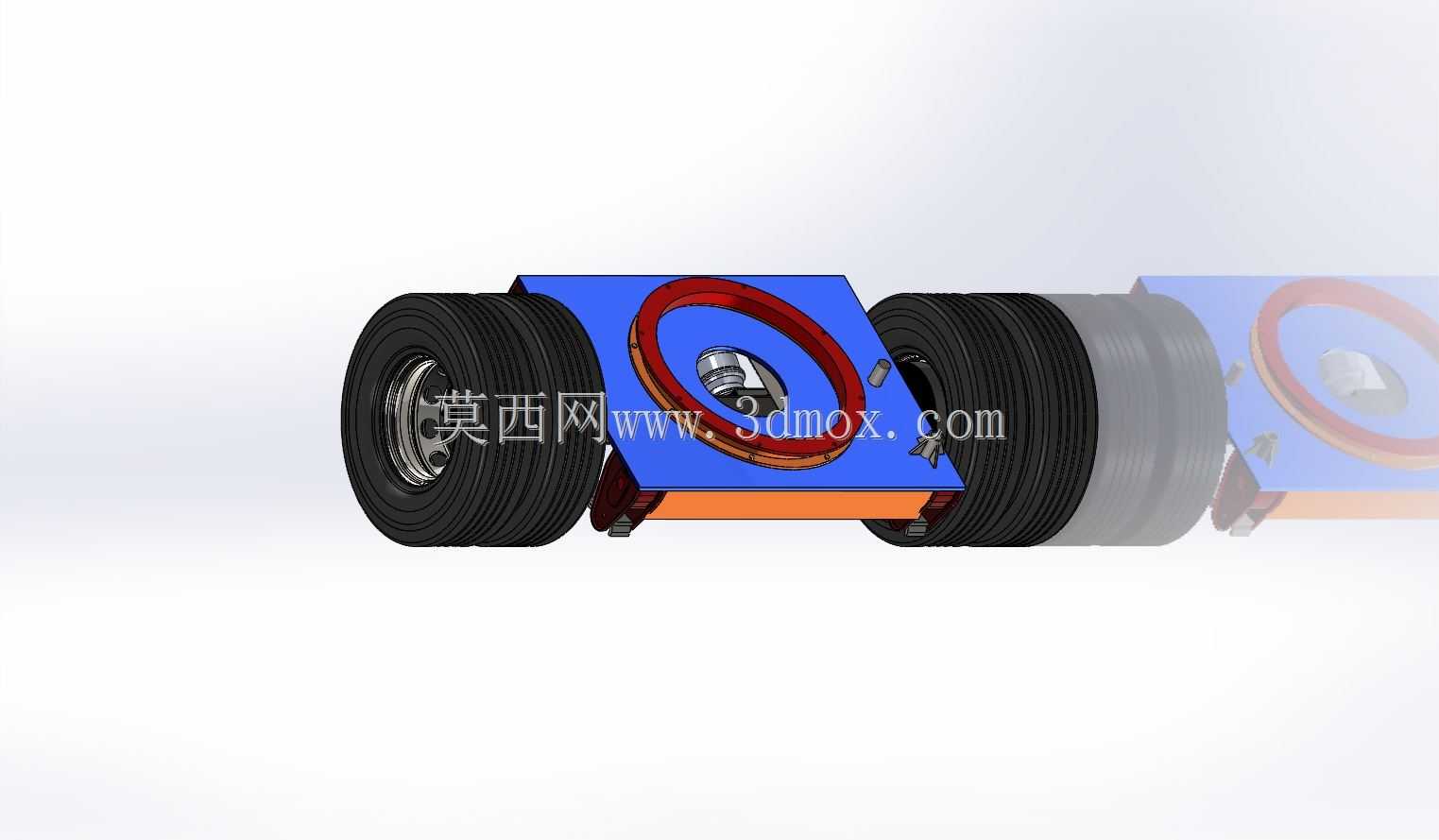

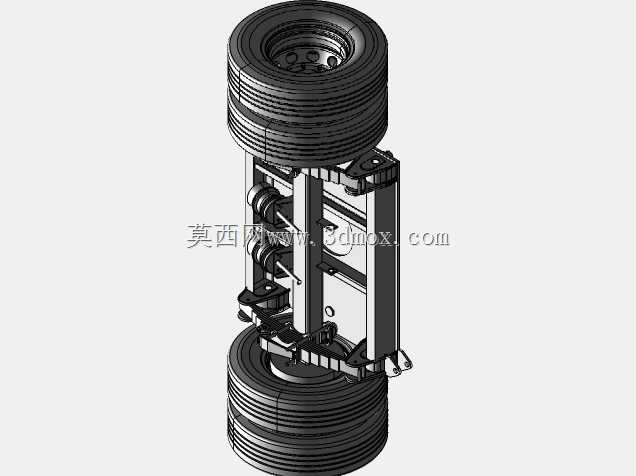

该转向轴结构主要应用于大尺寸重载超长拖挂运输场景，常见于大件物流运输、工程预制构件转运、重型工业设备转场等作业场景，适配多轴重载低平板半挂拖车、超长构件运输挂车等车型，解决超长拖挂车辆在狭窄厂区、盘山路段、城市拥堵路段通行时转向半径过大、轮胎异常磨损、挂车轨迹跟随性差的实际痛点，可有效降低长尺寸挂车转向时的轮胎侧滑损耗，提升车辆行驶过程中的操控稳定性与通行适配性。该转向轴集成了双胎并装轮组、回转支承承载基座、转向联动限位结构三大核心功能模块，双胎并装的轮组布局可大幅提升单轴承载能力，适配单轴十吨级以上的重载运输需求，轮组采用标准重载挂车轮胎与轮毂接口，可与市面主流重载挂车的轮辋、制动部件通用互换，降低后期运维替换成本。回转支承承载基座作为核心承载部件，上方通过螺栓与挂车车架承载平台刚性连接，下方连接车轴桥体，可实现车轴整体相对车架的水平回转动作，回转支承采用大直径交叉滚子结构，可同时承受垂向重载、横向侧倾力与转向时的扭转力矩，保障重载状态下转向动作的顺畅无卡滞。设计过程中充分考虑了挂车转向时的阿克曼转角特性，预留了足够的转向回转角度，同时设置了机械硬限位结构，避免转向角度过大造成轮胎与车架、悬挂部件的运动干涉，轮组与基座之间预留了标准悬挂部件的安装空间，可适配钢板弹簧、空气气囊等多种主流挂车悬挂形式。安装边界方面，该转向轴整体采用扁平化布局设计，承载基座上平面为标准安装法兰面，可直接贴合挂车车架纵梁下方的安装垫板，轮组外侧与车架外侧的安全间隙经过校核，满足满载状态下轮胎跳动、转向动作时的安全距离要求，桥体两端的轮毂安装位与标准重载挂车桥的轮毂参数一致，无需额外改制即可装配制动鼓、轮毂轴承等通用部件，转向联动接口预留了与挂车多轴转向拉杆系统的连接位，可实现多根转向轴的同步联动转向，让整台超长挂车的所有轮组都能跟随牵引车的转向轨迹动作，大幅缩小整车转弯半径，减少轮胎在转向过程中的滑动摩擦，既降低了轮胎损耗成本，也提升了长挂车在狭窄路段的通行能力，避免转向过程中轮胎推挤路面造成的路面损伤与行驶安全隐患。
