八轴无人机双螺旋桨动力马达固定支架

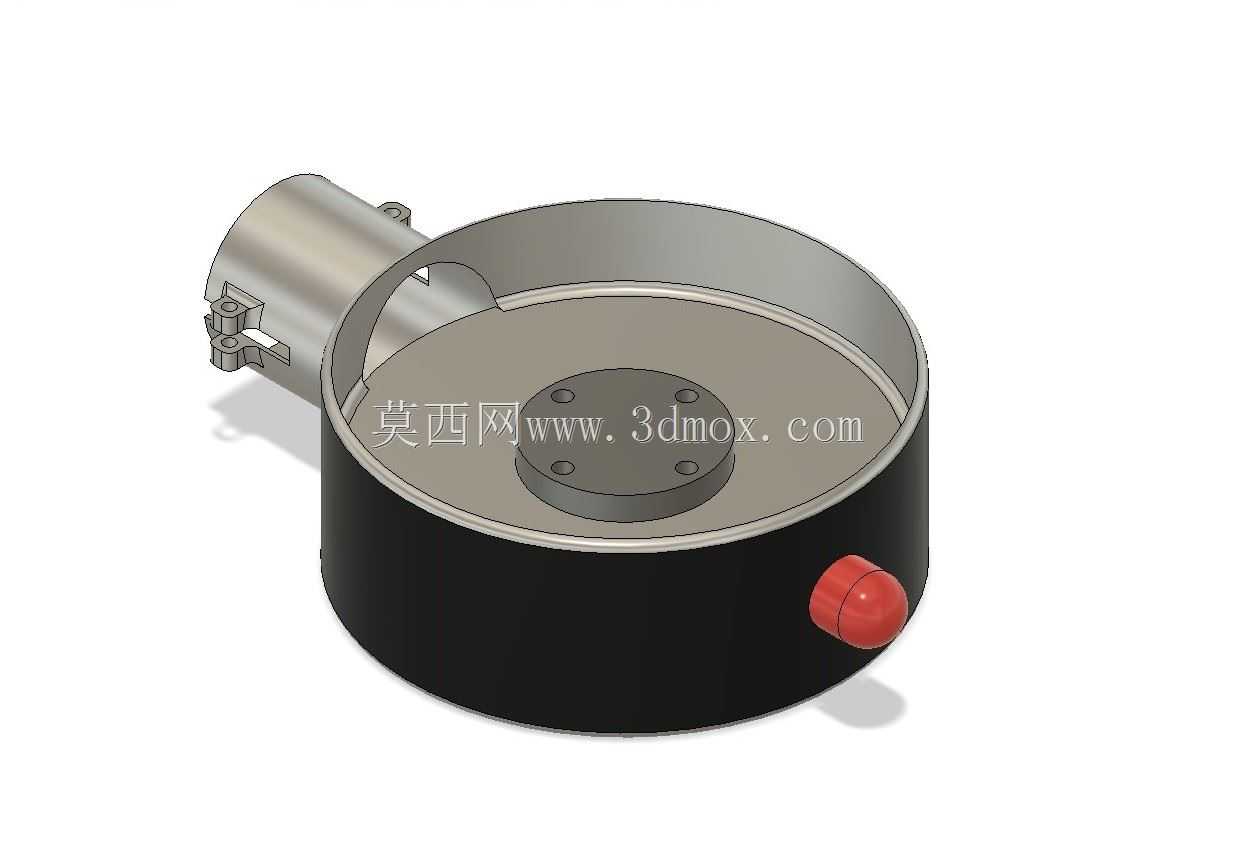

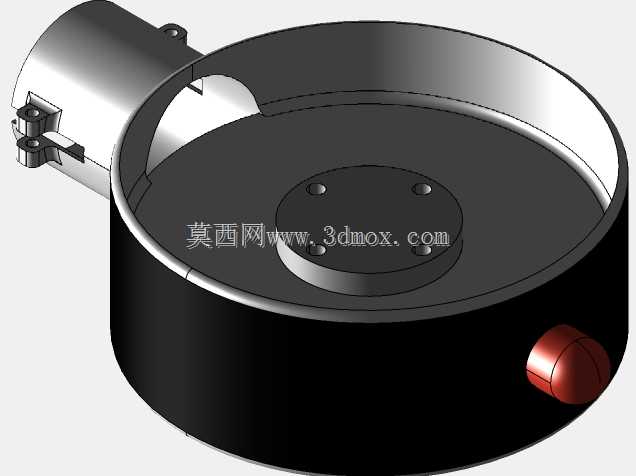

这款支架主要应用于多旋翼民用无人机的动力系统装配环节，针对八轴布局的无人机设计，承担着连接机身主框架与螺旋桨驱动马达的核心作用，是保障无人机飞行过程中动力输出稳定、振动传导可控的关键结构件。在实际作业场景中，搭载该支架的八轴无人机可适配航拍测绘、农林植保、电力巡检等多种作业需求，支架的结构可靠性直接决定了动力单元的工作稳定性，避免飞行过程中马达移位、振动过大导致的飞行姿态失控、动力输出损耗等问题。从功能特性来看，该支架采用一体化围合式结构设计，主体的环形腔体可容纳马达的主体部分，侧面延伸的圆柱对接结构可直接卡入无人机机臂的末端安装位，无需额外设计复杂的转接结构，侧面设置的红色快拆拨钮可实现马达的快速拆装维护，无需拆解整个机臂结构即可完成动力单元的更换调试，大幅降低外场作业时的维护难度。支架的环形内壁设置有定位凸台，可与马达外壳的定位槽精准契合，保证马达输出轴与螺旋桨安装面的垂直度，避免因安装偏差导致的螺旋桨动平衡失效，减少飞行过程中的异常振动。在设计思路上，这款支架充分考虑了八轴无人机的动力排布特性，每个支架对应一组螺旋桨动力单元，整体结构采用等壁厚设计，在保证结构强度的前提下尽可能降低自身重量，减少无人机的无效载荷，提升续航表现。支架的安装边界经过精准适配，环形腔体的内径匹配常用的外转子无刷马达外径，侧面延伸的对接段外径适配常规碳纤维机臂的标准内径，对接段上预留的锁付孔位可与机臂上的固定孔完全对齐，安装时仅需穿入紧固螺丝即可完成固定，无需现场打孔修配。支架底部的圆形安装面设置有均匀排布的螺丝孔位，可直接固定马达端盖，保证马达与支架的连接刚性，有效抵消螺旋桨高速旋转时产生的反扭力，避免动力单元相对于支架发生转动位移。同时支架的围合结构可对马达侧面形成有效防护，减少飞行过程中沙尘、雨水对马达外壳的侵蚀，也能避免低空飞行时树枝、线缆等外物直接磕碰马达壳体，提升动力系统的环境适应能力。
