多规格梅花型挠性联轴器结构设计

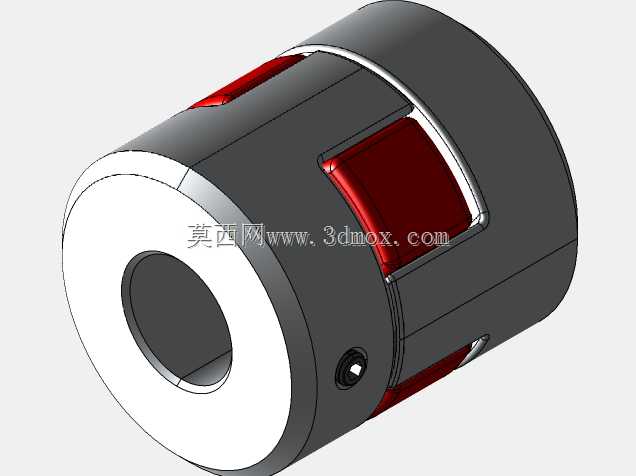

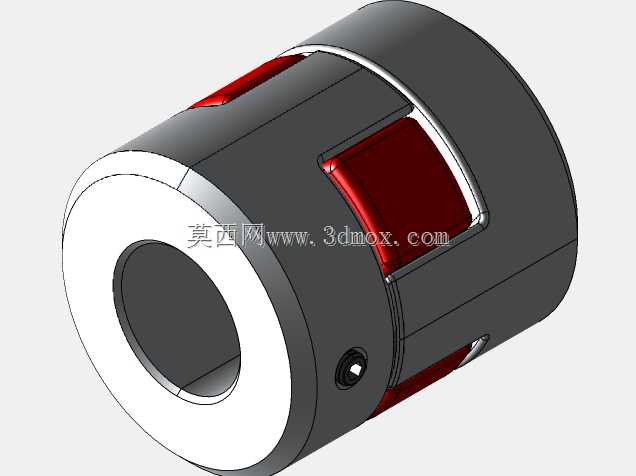

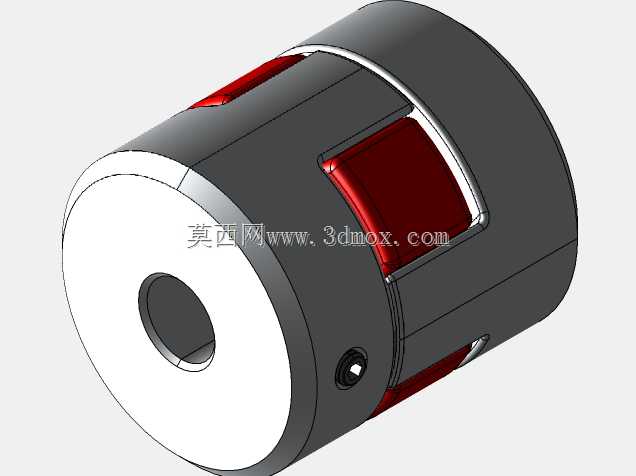

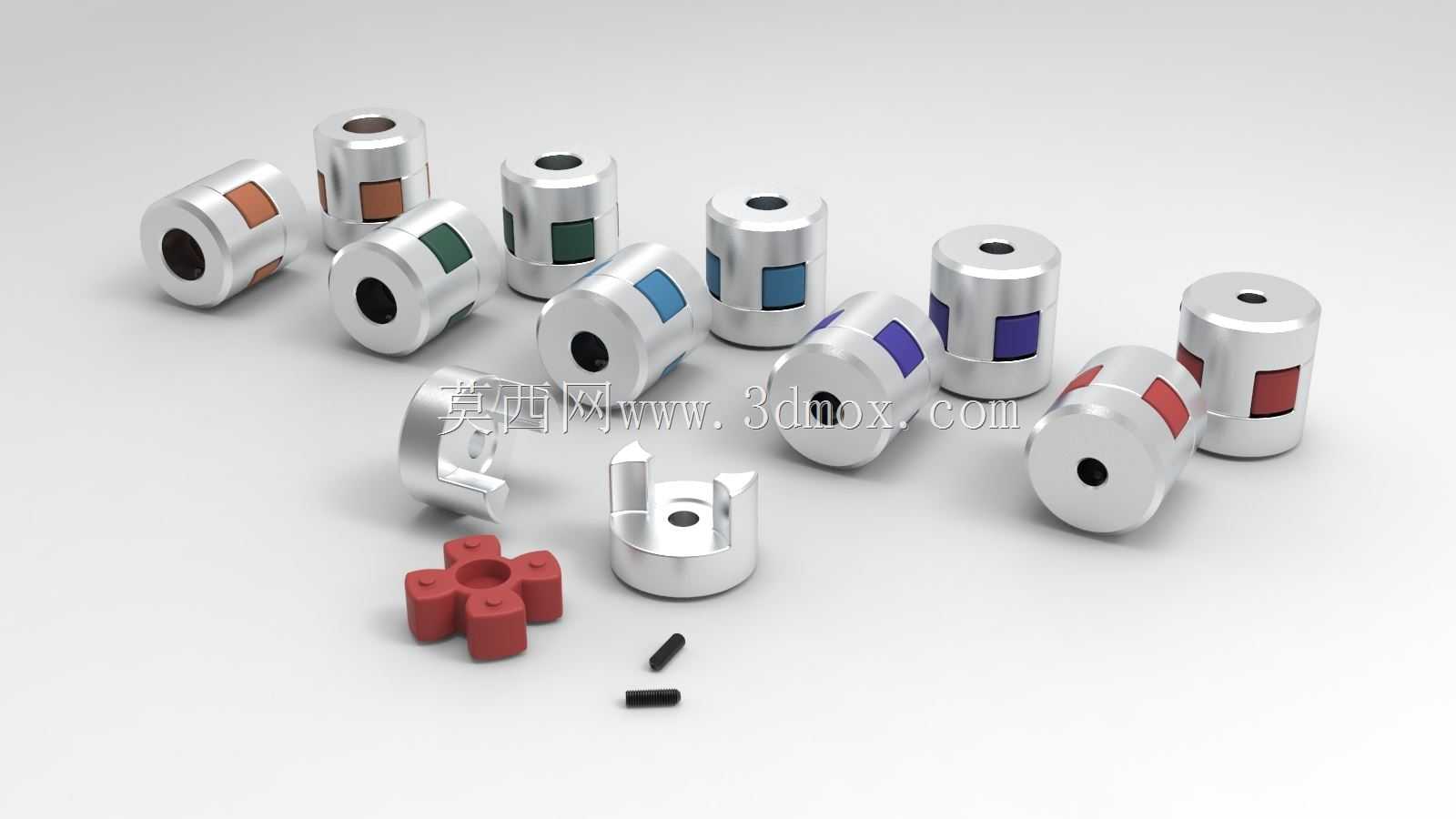

本次呈现的挠性联轴器，是机械传动系统中承担轴间连接与动力传递的核心配套部件，广泛应用于伺服传动系统、精密输送设备、小型自动化生产线、3D打印设备传动模组、小型机床进给机构等对传动同轴度有补偿需求的场景中。在实际设备运行过程中，不同动力输出轴与负载输入轴之间，往往会因为加工装配误差、运行受力形变、温度变化产生的结构位移等问题，出现轴向窜动、径向偏移、角度偏斜等安装偏差，这类偏差如果采用刚性联轴器连接，会在轴系内部产生极大的附加载荷，加剧轴承磨损、增大传动阻力，甚至引发轴件断裂、电机过载烧毁等故障，而挠性联轴器正是为解决这类传动痛点设计的连接部件。这款梅花型挠性联轴器采用金属本体搭配弹性梅花垫的组合结构，金属爪座部分采用对称的三爪卡合结构，两个半联轴器的爪部交错嵌入弹性梅花垫的瓣状间隙中，动力传递过程中，弹性垫既可以通过自身的弹性形变补偿两轴之间的多维度偏移，还能吸收传动过程中的冲击振动，降低传动系统的运行噪音，同时具备一定的过载缓冲能力，当瞬时负载超过弹性垫的承受阈值时，弹性垫会先发生形变损坏，避免动力端与负载端的核心部件受到冲击损伤。在设计层面，金属爪座的夹持端采用顶丝锁紧结构，安装时无需复杂的工装辅助，只需将轴件插入联轴器内孔后拧紧锁紧顶丝即可完成固定，拆装维护十分便捷；爪部的接触面做了圆弧过渡处理，避免应力集中导致的爪部断裂问题，同时保证与弹性垫的贴合面积均匀，让扭矩传递过程中受力更平稳，不会出现局部应力过大导致弹性垫过早磨损的问题。本次设计覆盖了常用的安装尺寸规格，包含6.35mm、8mm、10mm、12mm、14mm等多种内孔尺寸，适配不同输出轴径的伺服电机、步进电机与负载轴连接需求，联轴器整体外径与长度根据内孔规格做了匹配优化，在保证额定扭矩传递能力的前提下，尽可能压缩轴向安装空间，适配紧凑结构的设备安装需求，安装时只需保证两轴的偏移量在产品允许的补偿范围内，即可实现长期稳定的动力传输，无需额外的维护保养，仅需在长期运行后检查弹性垫的磨损情况，更换弹性垫即可恢复传动性能，大幅降低设备的运维成本。
