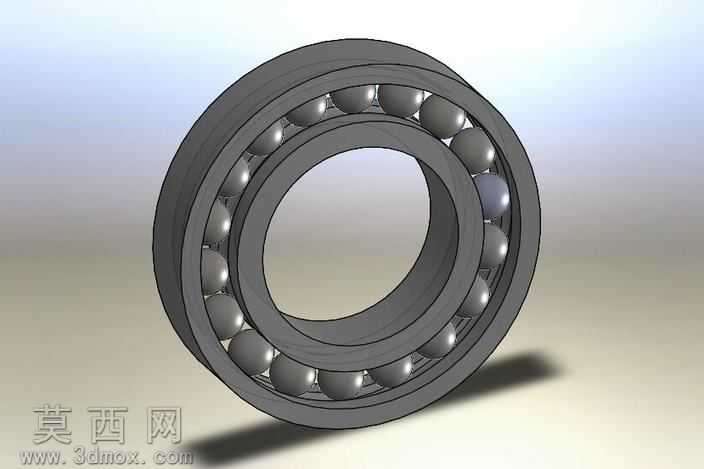

单排深沟球轴承60-110-22BB结构设计

本作品为单排深沟球轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的标准尺寸规范，针对60-110-22BB型号的公称尺寸完成全结构1:1还原。建模初期先梳理深沟球轴承的核心组成结构，明确内圈、外圈、滚动钢球、保持架四大核心部件的尺寸关联，先绘制内圈的轴向截面草图，通过旋转凸台命令生成内圈基体，对内圈的滚道曲面做精准曲率约束，保证滚道圆弧半径与钢球半径的配合间隙符合轴承设计的通用公差要求，后续完成内圈两侧的挡边、倒角结构建模，对锐边做0.5mm的倒钝处理，还原真实机加工的工艺细节。外圈建模采用同样的旋转建模逻辑，保证外圈滚道与内圈滚道的同轴度约束，外圈的外径、宽度尺寸严格匹配型号参数，对外圈的安装基准面做平面度的虚拟校验，还原真实轴承的安装配合特征。滚动钢球采用标准球体建模，单排共布置20颗等直径钢球，通过圆周阵列命令完成钢球的均匀排布，阵列过程严格约束每颗钢球与内外滚道的相切配合关系，保证钢球在滚道内的位置符合深沟球轴承的装配逻辑，还原钢球作为滚动体承载径向载荷的结构特性。保持架采用浪形冲压保持架的结构形式，建模时先完成单个兜孔的特征绘制，通过圆周阵列生成整圈保持架结构，兜孔的弧度与钢球外径做适配约束，保证保持架能够均匀分隔钢球，避免钢球在运转过程中发生相互摩擦碰撞。材质渲染阶段，对轴承内外圈赋予高碳铬轴承钢的材质属性，调整金属材质的粗糙度、反射率参数，还原淬硬轴承钢的哑光金属质感，表面添加细微的磨削纹理效果，模拟真实轴承套圈经过精磨加工后的表面状态；钢球部分赋予高抛光轴承钢材质，提高材质的反光度与高光表现，还原钢球经过超精研磨后的光亮表面效果；保持架部分赋予冷轧冲压钢板的材质，适当提高材质粗糙度，还原冲压件的表面质感。场景布光采用三点布光逻辑，主光源从侧上方投射，打出轴承的整体轮廓与结构阴影，辅助光源补充暗部细节，避免滚道、钢球缝隙处出现死黑区域，轮廓光勾勒轴承的外圈边缘，突出轴承的环形结构层次，最终渲染效果清晰展现深沟球轴承的内部装配结构，各部件的配合关系直观明确，可用于机械结构教学、装配模拟演示、设备虚拟样机搭建等场景，建模过程中所有特征均保留参数化约束，可通过修改尺寸参数快速衍生同类型不同规格的深沟球轴承模型，具备较高的复用性与结构参考价值。
